156
MAXPRO200 Manuel d’instructions 807702 Révision 1
Entretien
DEL
Description
D1
Modulation d’impulsions en durée (PWM) pour
hacheur A
D2
Modulation d’impulsions en durée (PWM) pour
hacheur B
D3
Activation de l’arc pilote
D6
Indicateur d’alimentation + 18 V/– 5 V du hacheur
D10
Indicateur d’alimentation + 5 V optocoupleur de
la commande de grille
D14
Indicateur d’alimentation de circuit d’arc pilote
D20
Indicateur d’alimentation + 5 V de la tension de bus
D22
Indicateur d’alimentation + 15 V du hacheur
Point
de test
Description
TP88
Masse du hacheur
TP89
+ 15 V (hacheur A)
TP90
– 15 V (hacheur A)
TP91
Commande de grille de l’IGBT du
hacheur B
TP92
+ 15 V (hacheur B)
TP93
– 15 V (hacheur B)
TP94
Optocoupleur de commande de grille + 5 V
TP95
Modulation d’impulsions en durée du
hacheur B
TP96
Masse du circuit d’arc pilote
TP97
+ 18 V non régulé pour hacheur
(devrait être de + 18,5 V ou plus)
TP98
Masse du hacheur
TP99
Hacheur + 15 V
TP101
Masse du hacheur
TP102
Masse du signal (tension de bus)
TP103
Hacheur – 5 V
TP104
Masse de l’arc pilote
TP105
Masse du signal (température du hacheur)
TP106
Température du hacheur (0 – 5 V analogique)
TP107
Arc pilote + 18 V
TP108
Masse du hacheur non isolée
TP109
Tension de bus non isolée
(0 – 5 V analogique)
TP110
Hacheur + 18 V
TP111
Tension de bus isolée (0 – 5 V analogique)
TP112
Tension de bus + 5 V
TP113
Modulation d’impulsions en durée (PWM) pour
hacheur A
TP114
Arc pilote non régulé + 18 V
(devrait être de + 18,5 V ou plus)
TP115
Commande de grille de l’IGBT du hacheur A
TP102
H9
AR
C
-15VA
+15VA
GB
+15VB
-15VB
D+5V
DCKB
PWR
+18VIN
+15V
P-5V
PWRGND
SIGNAL
-5V
PAGND
SIGNAL
TEMPADC
P+18V
PWRGND
VB3
+18V
VOLTAGE
BUS
+VBUS
PWRGND
P+18V
GA
2B
2A
2C
+15V
A+5V
CH
B
CH
A
PI
LO
T
1
1
200A C
H
P
HYP
E
RTH
E
R
M
-
-
-
1
1A
1B
1C
R3
6
J16
TP114
TP112
TP109
TP111
TP107
TP94
TP93
C5
4
J1
0
U4
U3
R1
D22
C14
T1
R2
J8
J9
D1
D2
C24
C2
C3
R33
D1
0
D3
D14
J7
J1
J6
R3
T2
C5
C61
C6
0
C4
D8
D12
D29
D28
C1
J3
D7
MT
G1
J11
TP91
TP98
PWR
GND
TP88
TP115
TP89
TP90
TP113
TP92
TP95
TP97
TP96
TP99
TP110
TP100
TP101
TP103
TP104
TP106
TP105
TP108
TP46TP46
TP27TP27
-
+
+
-
1
TE
S
TE
D LAB
E
L
SE
R
IA
L
N
U
M
B
E
R
P
A
R
T
NUMBER
1
1
+
+
+
+
+
-
1
1
J2
J7 (NOZZLE H9)
J2 (H8, WORK)

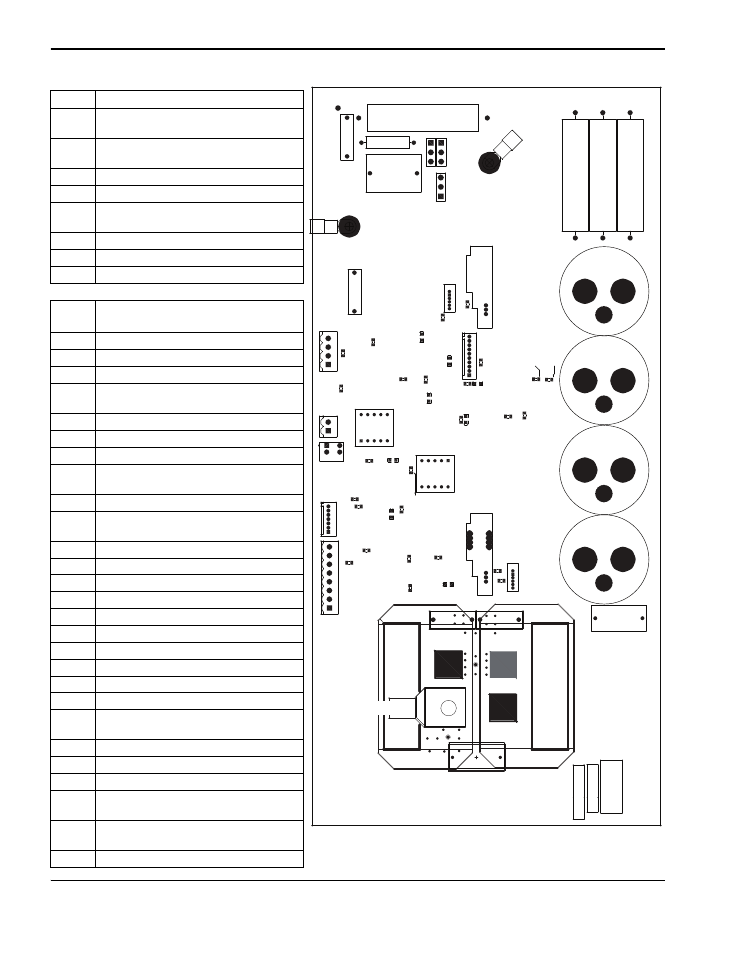

Circuit imprimé du hacheur
