154 MAXPRO200 Manuel d’instructions 807702 Révision 1
Entretien
Circuit de démarrage
Fonctionnement
Le circuit de démarrage est constitué d’un commutateur rapide qui transfère instantanément le courant de l’arc pilote de
la torche au câble de masse. Le circuit de démarrage fait partie du hacheur du MAXPRO200. Le circuit de démarrage
remplit 2 fonctions :
1. Il permet un passage rapide du courant de l’arc pilote initial dans le câble arc pilote, dans un cheminement avec une
faible impédance.
2. Une fois que le courant de l’arc pilote initial est amorcé, le circuit de démarrage introduit une impédance au câble arc
pilote pour faciliter le transfert de l’arc à la pièce. Se reporter au schéma ci-dessous.

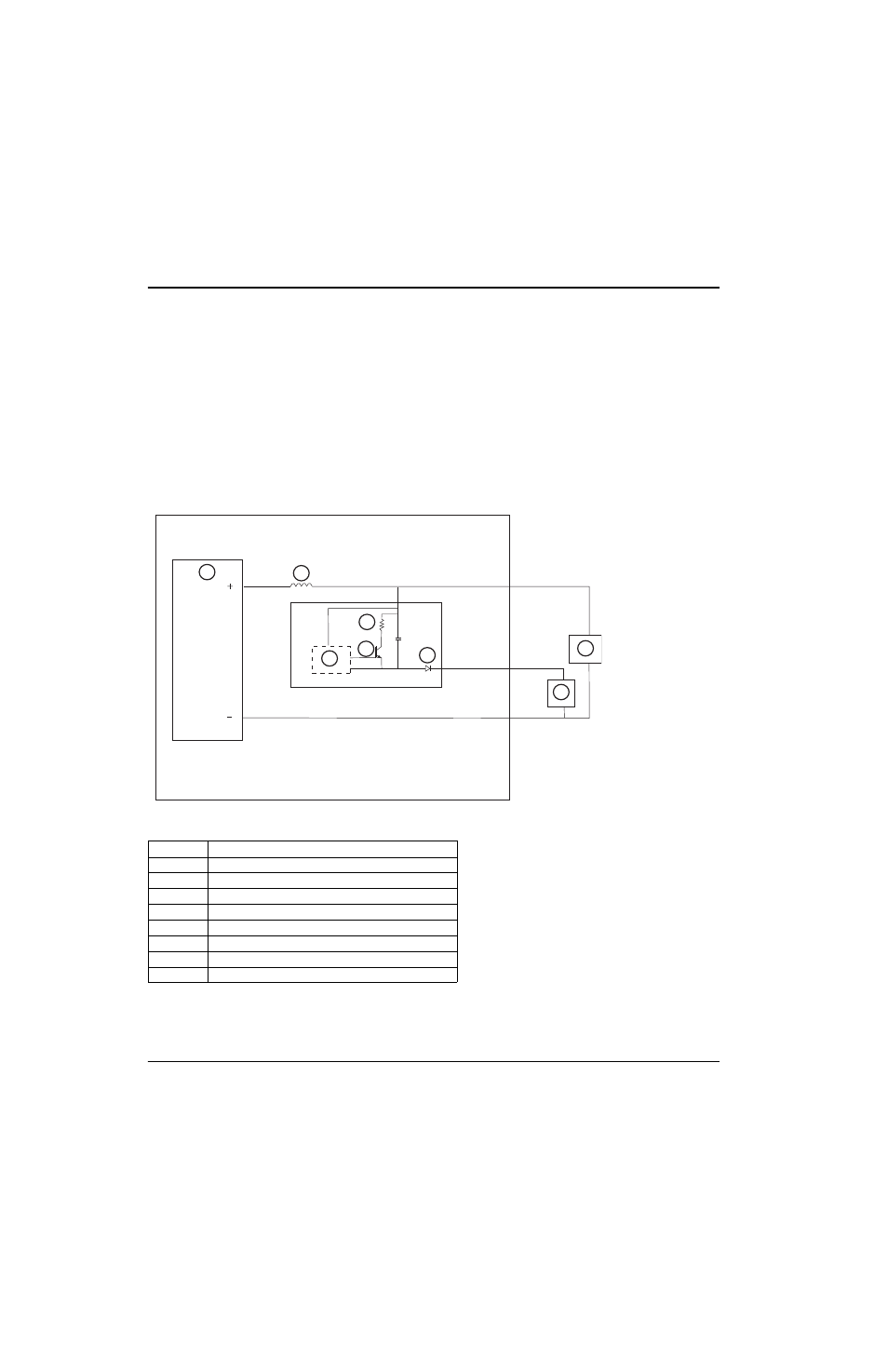

Schéma fonctionnel du circuit de démarrage
Numéro Description
1 Hacheur
2 Bobine d’arrêt
3 Circuit imprimé de commande de la source de courant
4 IGBT
5 Résistances de puissance
6 Diode
7 Arc de coupe
8 Arc pilote
1 2
3
4
5
6
7
8
Source de courant plasma
