58 MAXPRO200 Manuel d’instructions 807702 Révision 1
Installation

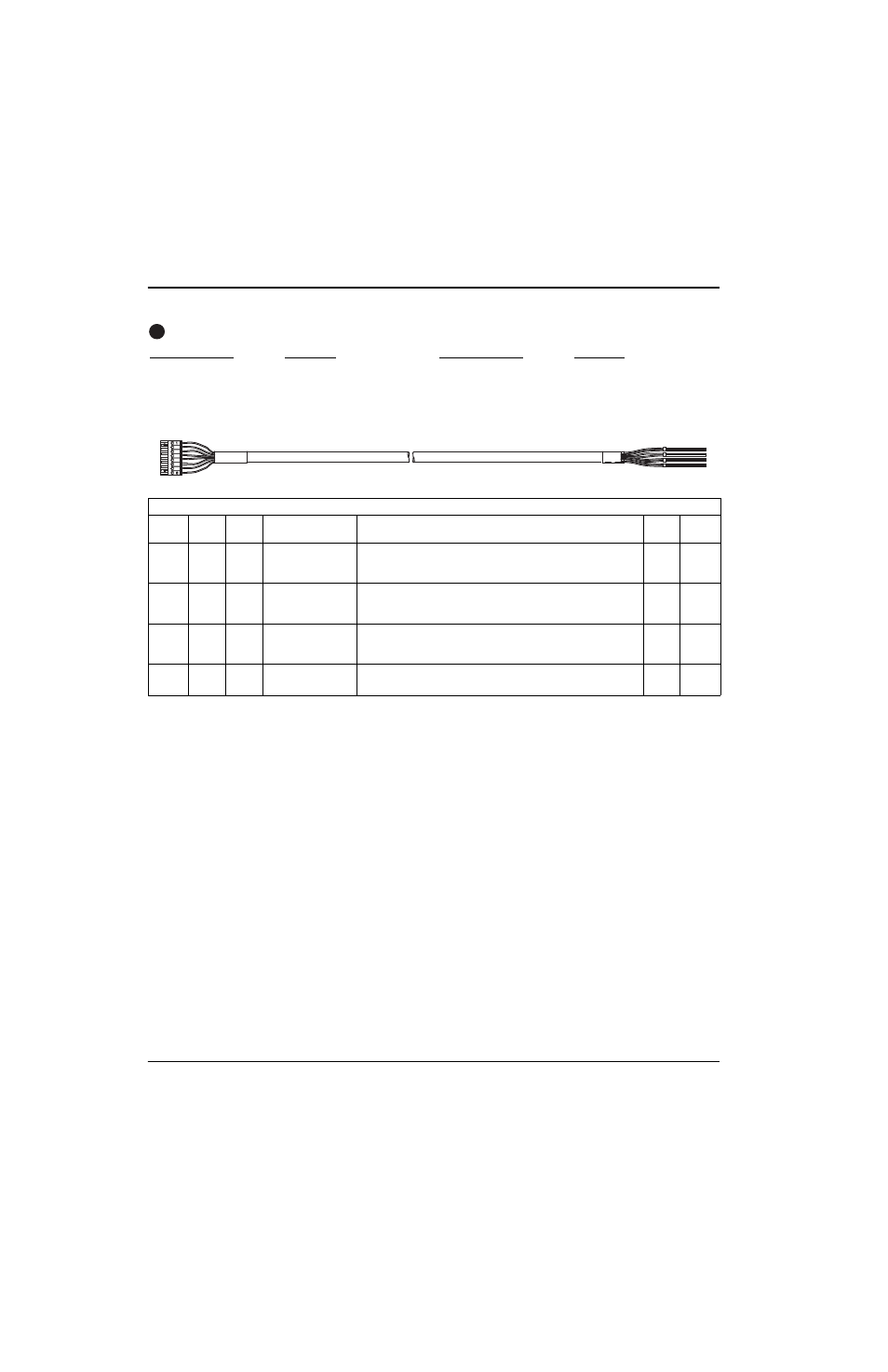

Câble d’interface CNC
Notes relatives à la liste des câbles d’interface CNC
1. Les entrées sont isolées optiquement. Elles nécessitent une tension de 24 V c.c. à 12,5 mA ou une fermeture de
contacts secs à 8 mA.
2. Les sorties sont des transistors à collecteur ouvert, optiquement isolés. La tension nominale maximale est de
24 V c.c. à 10 mA.
3. Bien que la sortie de la source de courant soit disponible, elle est normalement utilisée seulement comme entrée.
4. La tension de + 24 V c.c. n’est pas présente au connecteur J6 de la machine CNC.
5. Les pince-fils du panneau central devraient servir à faire cheminer le câble de la CNC depuis l’ouverture du panneau
arrière de la source de courant jusqu’au connecteur J6 de la carte de commande. Ouvrir les pinces en appuyant sur
leur languette de dégagement et ajouter le câble de la CNC aux fils déjà présents dans la pince. Se reporter à la
figure de la page suivante.
Nº de référence Longueur Nº de référence Longueur
223327 1,3 m 223330 15 m
223328 3,0 m 223331 23 m
223329 7,5 m 223332 30 m
Côté source de courant Côté CNC
Couleur
du fil Nº du
contact
Entrée/
Sortie Nom du signal Fonction
Entrée/
Sortie Notes
Orange 1 Entrée Démarrage + La CNC initie le prégaz et, si l’entrée de maintien n’est pas active,
elle poursuit avec l’arc plasma. Si l’entrée de maintien demeure
active, le système restera en prégaz. Sortie
1
Blanc 2 Entrée Démarrage – Sortie
Marron 3 Entrée Maintien + La CNC diffère l’amorçage de l’arc plasma. Ce signal est
normalement utilisé en association avec le signal de démarrage
pour synchroniser plusieurs torches. Sortie
1 et 3 Blanc 4 Entrée Maintien – Sortie
Noir 5 Sortie Déplacement + Signale à la CNC qu’un transfert d’arc s’est produit et qu’il faut
commencer à mettre la machine en mouvement une fois le délai de
perçage de la CNC écoulé. Entrée
2
Blanc 6 Sortie Déplacement – Entrée
Rouge 7 Sortie Erreur + Signale à la CNC qu’une erreur s’est produite. Entrée
2
Blanc 8 Sortie Erreur – Entrée
3
