MAXPRO200 Manuel d’instructions 807702 Révision 1 177

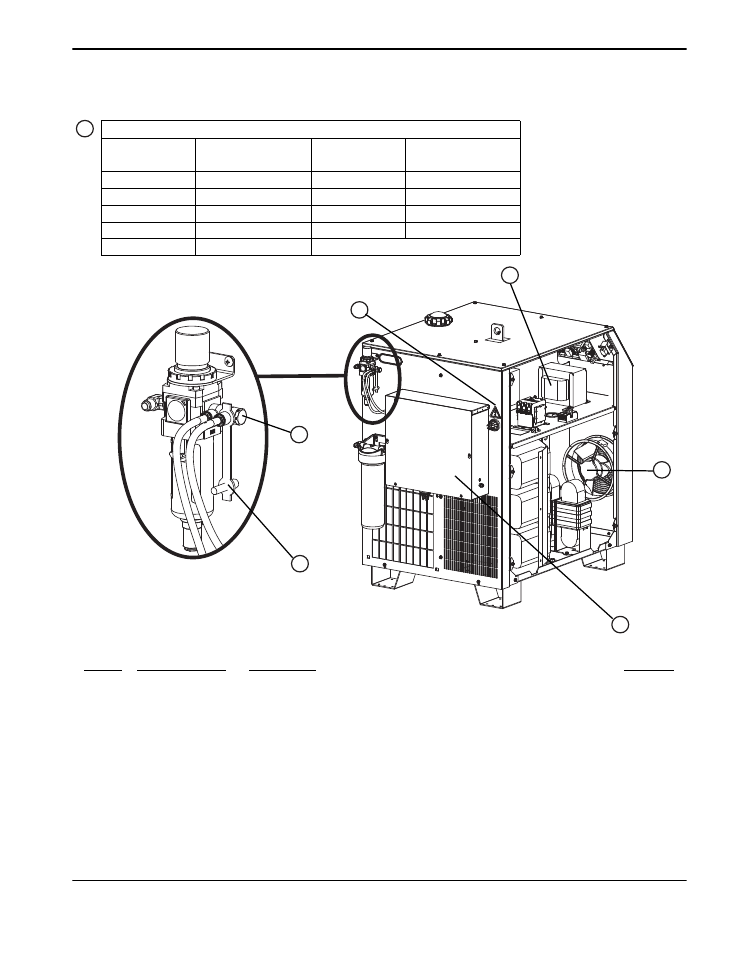

Nomenclature des pièces
Source de courant
Article Nº de référence Description Quantité
1 Se reporter au tableau
ci-dessus Transformateur de commande 1
2 027079 Ventilateur : 450 – 550 cfm, 120 V c.a. 50 – 60 Hz 1
3 101205 Panneau de boîtier d’allumage (allumage) 1
4 428044 Kit de remplacement de bouchon d’entrée de gaz 1
5 015812 Adaptateur : 1/4 po NPT avec joint torique x 5/16 po 1
6 010875 Étiquette : danger tension électrique 1
Non illustré 428054 Kit : MAXPRO200 O
2
S/A (Kit de connecteur rapide pour oxygène) 1
Non illustré 015015 Adaptateur : 1/4 po NPT, nº 6, mâle, 90 degrés 1
Non illustré 015817 Adaptateur : tube emboîtable 3/8 po NPT x 1/2 po 1
1
3
4
Transformateurs de commande
Numéro de
référence
Description
Numéro de
référence
Description
229535 200 V, 50 – 60 Hz 229538 415 V, 50 – 60 Hz
229536 220 V, 50 – 60 Hz 229539 440 V, 50 – 60 Hz
229537 240 V, 60 Hz 229488 480 V, 60 Hz
229514 380 V, 50 Hz 229540 600 V, 50 – 60 Hz
229515 400 V, 50 Hz
5
6
1
2
