MAXPRO200 Manuel d’instructions 807702 Révision 1 49
Installation

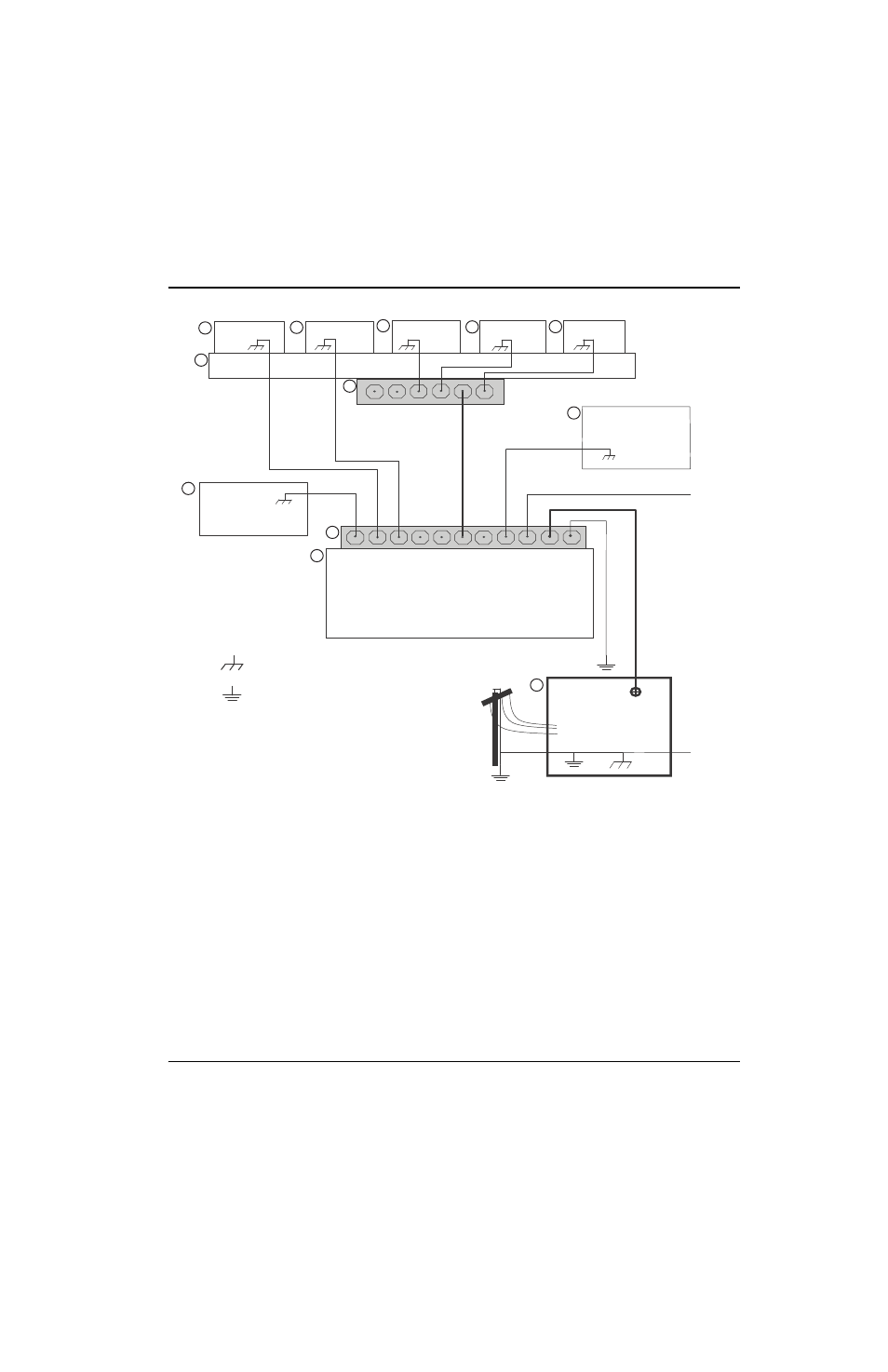

Châssis et mise à la terre RFI
Terre c.a. et masse
12
11
10 9 8 7 6
5
4
3
2
1
1 Table de coupe 7 Console HFD (n’est pas présente sur tous les systèmes).
Connecter à la barre omnibus de masse de la table
2 Portique de découpe 8, 9 Composants spécifiques au système, tels qu’une console de
dosage, une console des gaz ou une console de sélection
3 Système plasma 10 Châssis CNC
4 Barre omnibus de masse de table 11 Module du dispositif de réglage en hauteur de la torche
(ArcGlide, CommandTHC)
5 Barre omnibus de masse du portique de découpe 12 Composants spécifiques au système, tel qu’un réfrigérant ou
un refroidisseur
6 Lève-torche avec dispositif de réglage en hauteur
de la torche (ArcGlide, Sensor THC, Sensor PHC
ou autre)
