Débits – lpm/scfh
Air
Débit préliminaire 67 / 142
Débit de coupe 132 / 280
FONCTIONNEMENT
HySpeed HSD130 Manuel d’instructions 4-21

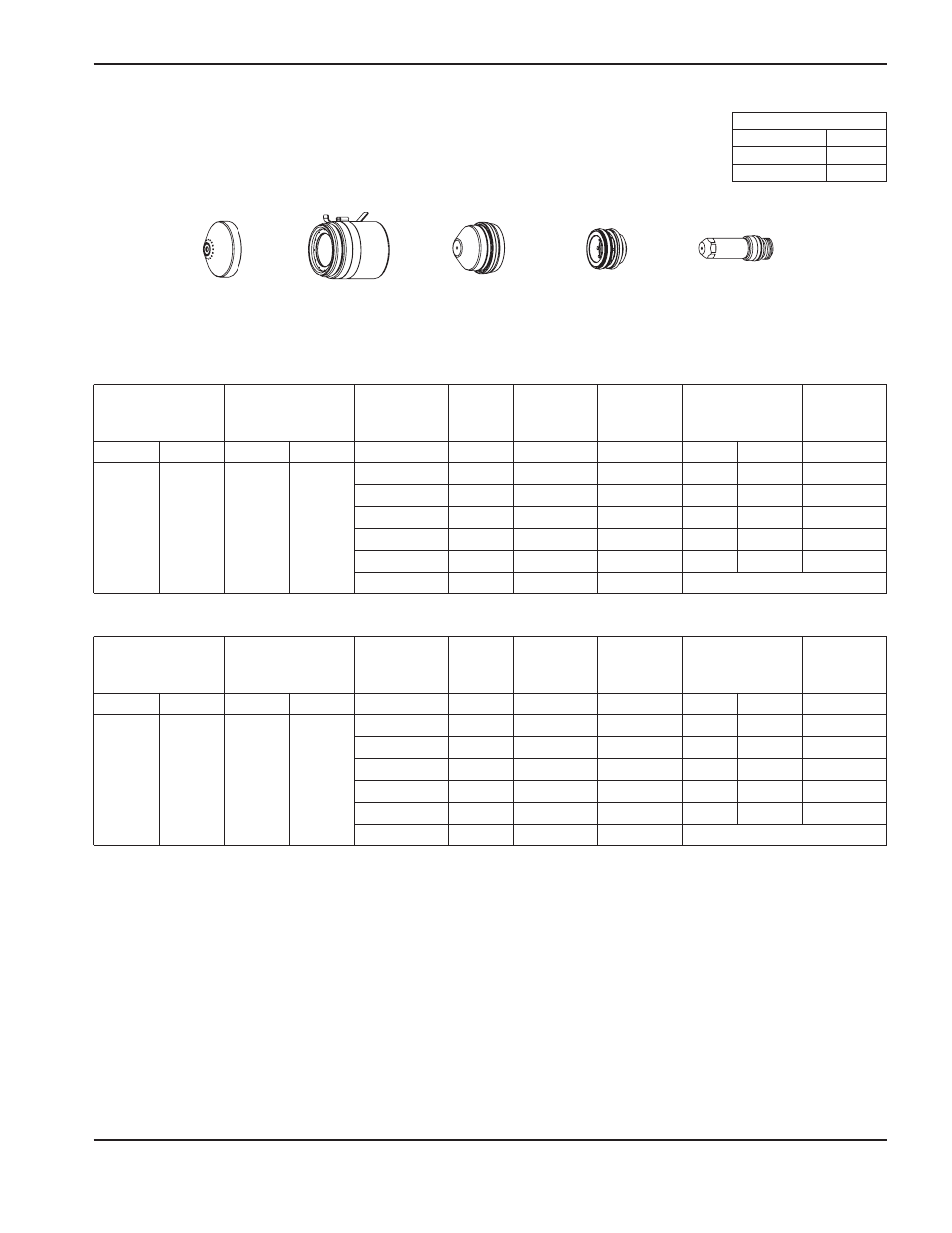

Aluminium
Air Plasma / Air Protection
130 A Coupage
220536 220492 220488 220487 220578
220490 (pas de languette IHS)
Système Métrique
Système Anglais
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection po. V po. ppm po. facteur % sec.
Air Air 72 35
1/4 147 0.110 90 0.220 200 0.2
3/8 148 0.120 60 0.240 200 0.3
1/2 152 0.120 45 0.240 200 0.5
5/8 162 0.130 40 0.260 200 0.8
3/4 166 0.140 30 0.310 220 1.3
1 173 0.160 20 Amorçage à l’arête
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection mm V mm mm/m mm facteur % sec.
Air Air 72 35
6 147 2,8 2 370 5,6 200 0,2
10 148 3,0 1 465 6,1 200 0,3
12 152 3,0 1 225 6,1 200 0,5
15 162 3,3 1 050 6,6 200 0,8
20 166 3,6 725 7,8 220 1,3
25 173 4,1 525 Amorçage à l’arête
