FONCTIONNEMENT
HySpeed HSD130 Manuel d’instructions 4-11

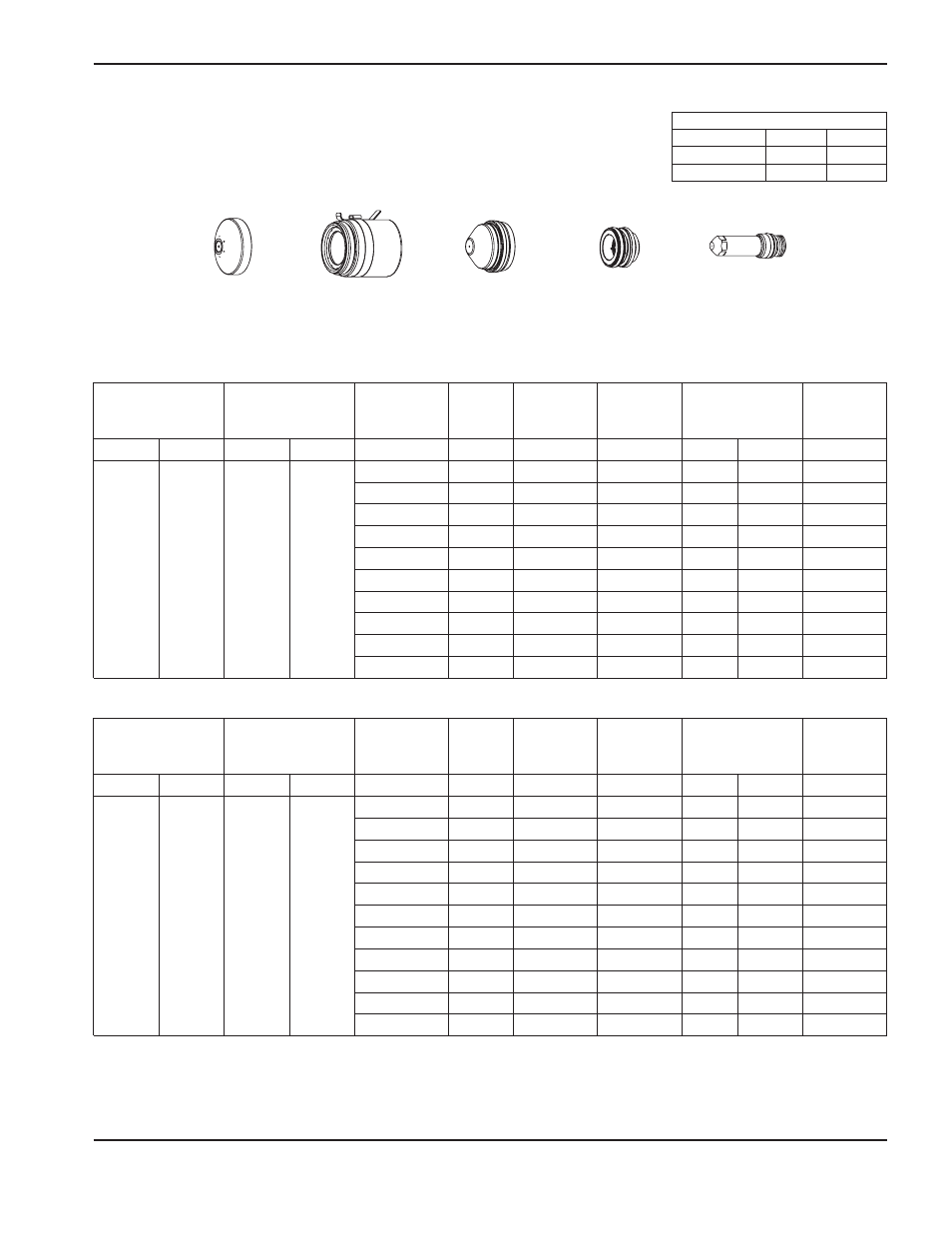

220532 220530 220529 220528 220578
220490 (pas de languette IHS)
Système Métrique
Système Anglais
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection mm V mm mm/m mm facteur % sec.
O
2
Air 72 36
0,5 98 1,5 7 550 3,0 200 0,0
0,8 98 1,5 7 050 3,0 200 0,0
1,0 98 1,5 6 775 3,0 200 0,1
1,2 98 1,5 6 600 3,0 200 0,1
1,5 98 1,5 6 150 3,0 200 0,1
2,0 98 1,5 5 400 3,0 200 0,1
2,5 100 1,8 4 300 3,6 200 0,2
3,0 102 1,8 3 650 3,6 200 0,3
4,0 104 2,0 2 800 4,0 200 0,4
6,0 108 2,5 1 750 5,0 200 0,5
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection po. V po. ppm po. facteur % sec.
O
2
Air 72 36
0.018 98 0.060 300 0.120 200 0.0
0.024 98 0.060 290 0.120 200 0.0
0.030 98 0.060 280 0.120 200 0.0
0.036 98 0.060 270 0.120 200 0.1
0.048 98 0.060 260 0.120 200 0.1
0.060 98 0.060 240 0.120 200 0.1
0.075 98 0.060 220 0.120 200 0.1
0.105 100 0.070 160 0.140 200 0.2
0.135 103 0.070 130 0.140 200 0.3
3/16 106 0.090 85 0.180 200 0.4
1/4 108 0.100 65 0.200 200 0.5
Débits – lpm/scfh
O
2
Air
Débit préliminaire 0 / 0 69 / 146
Débit de coupe 29 / 62 73 / 155
Acier doux
O
2
Plasma / Air Protection
50 A Coupage
