ENTRETIEN
5-40 HySpeed HSD130 Manuel d’instructions
Essai du faisceau de torche

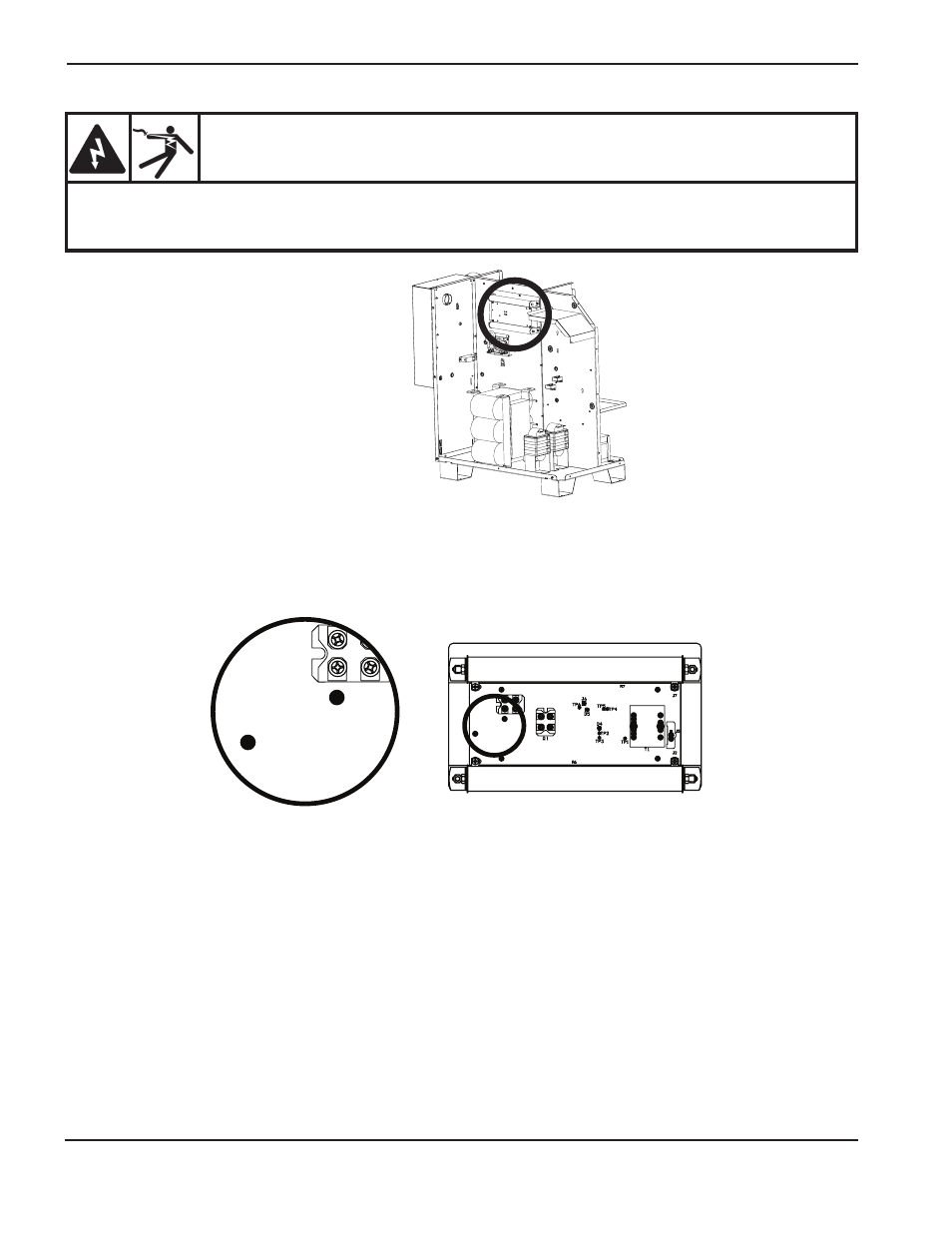

1. Couper toute alimentation (OFF) du système.
2. Repérer le contrôleur d’arc pilote.
TO WORK
TO NOZZLE
J3
J4
TO WORK
TO NOZZLE
J3
J4
3. Placer un cavalier temporaire entre J4 (pièce) et J3 (buse) sur le PCB1 de circuit d’amorçage.
4. Mesurer la valeur en ohm entre la buse et la tôle. La fréquence doit être inférieure à 3 ohms. Une mesure supérieure
à 3 ohms indique une connexion défectueuse entre la torche et la console d’allumage ou entre la console d’allumage
et la source de courant.
5. Vérifier que le fil de l’arc pilote sur le faisceau de la torche n’est pas endommagé. S’il est endommagé, remplacer le
faisceau. S’il n’est pas endommagé, remplacer la tête de torche.
DANGER
RISQUE D’ÉLECTROCUTION : Toujours agir avec la plus grande prudence quand on entretient une
source de courant branchée et dont les panneaux sont déposés. Des tensions dangereuses existent à
la source de courant qui peuvent provoquer des blessures ou la mort.
