INSTALLATION
3-30 HySpeed HSD130 Manuel d’instructions

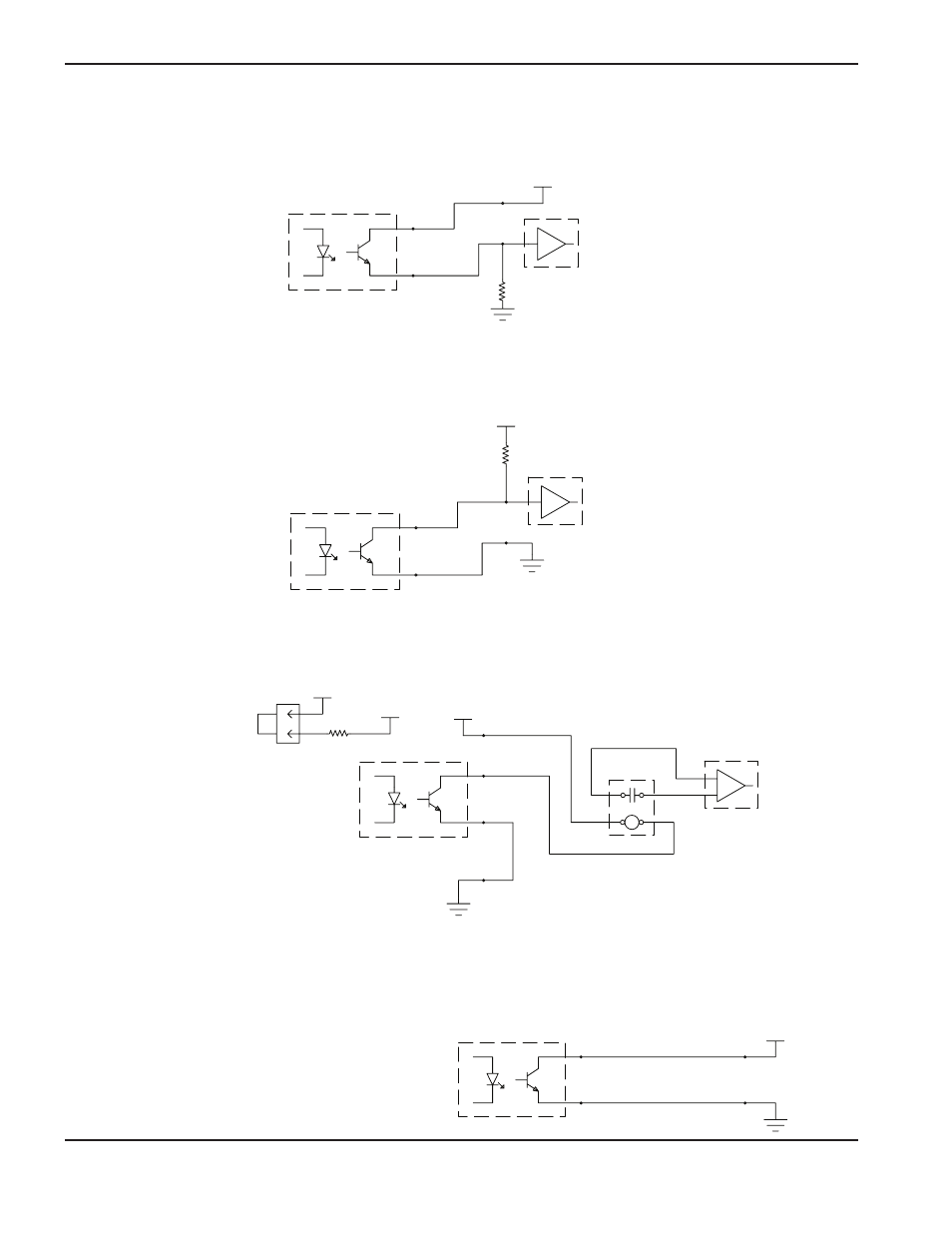

Exemples de circuits de sortie
1. Interface logique, active tension supérieure à zéro
2. Interface logique, active, tension égale zéro
3. Interface relais
4. Ne pas utiliser cette configuration. La garantie serait annulée.
Haute impédance (≤10 mA)
10K
(en option)
CNC/PLC
5 V c.c.-24 V c.c.
C
HSD
E
+
-
HSD
C
E
+
-
5 V c.c.-24 V c.c.
Haute impédance (≤10 mA)
CNC/PLC
10K
(en option)
CNC/PLC
CNC +24V
+24 V c.c. CNC +24V
HSD
C
E
+
-
Terre
Bobine du relais
extérieur à faible
puissance 24 V c.c.
≤10 mA ou ≥2 400 ohm
Entrées de fermeture
contact à courant
haut (c.a. ou c.c.)
°t
Toute tension
Annule la
garantie
HSD
Monter un
cavalier
108056
J300
C
E
+
-
Vers 1x4
