Débits – lpm/scfh
Air
Débit préliminaire 149 / 315
Débit de coupe 161 / 342
FONCTIONNEMENT

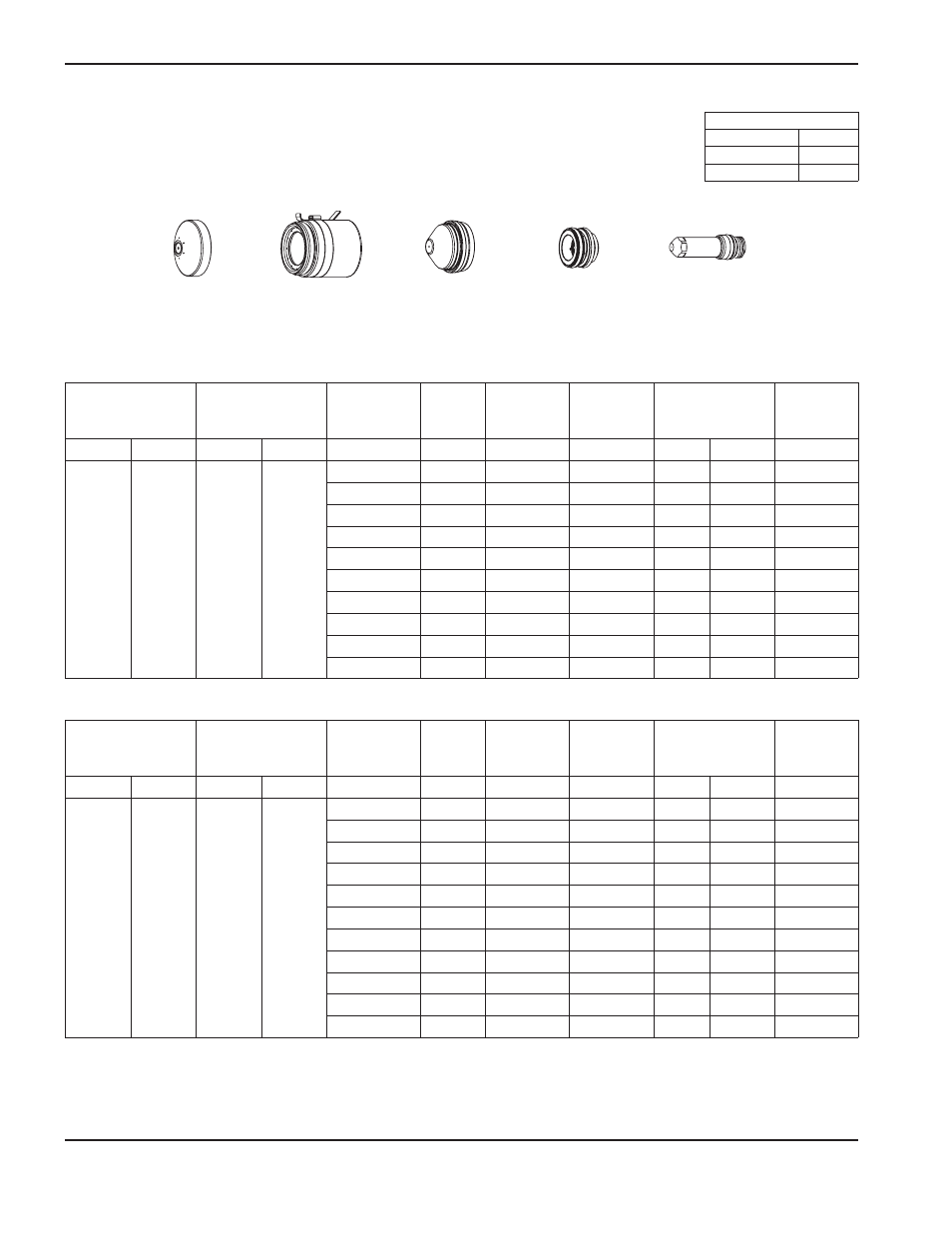

4-14 HySpeed HSD130 Manuel d’instructions
Acier inoxydable
Air Plasma / Air Protection
45 A Coupage
220532 220525 220529 220528 220578
220490 (pas de languette IHS)
Système Métrique
Système Anglais
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection po. V po. ppm po. facteur % sec.
Air Air 62 73
0.018 102 0.060 270 0.120 200 0.0
0.024 103 0.060 260 0.120 200 0.0
0.030 104 0.060 245 0.120 200 0.0
0.036 105 0.060 230 0.120 200 0.1
0.048 108 0.070 200 0.140 200 0.1
0.060 109 0.070 175 0.140 200 0.2
0.075 110 0.070 150 0.140 200 0.2
0.105 113 0.080 110 0.160 200 0.2
0.135 117 0.080 70 0.160 200 0.3
3/16 120 0.090 50 0.180 200 0.4
1/4 122 0.100 40 0.200 200 0.5
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection mm V mm mm/m mm facteur % sec.
Air Air 62 73
0,5 102 1,5 6 800 3,0 200 0,0
0,8 104 1,5 6 100 3,0 200 0,0
1,0 105 1,5 5 600 3,0 200 0,1
1,2 108 1,8 5 100 3,6 200 0,1
1,5 109 1,8 4 500 3,6 200 0,2
2,0 110 1,8 3 650 3,6 200 0,2
2,5 113 2,0 3 000 4,0 200 0,2
3,0 117 2,0 2 250 4,0 200 0,3
4,0 120 2,3 1 500 4,6 200 0,4
6,0 122 2,5 1 050 5,0 200 0,5
