ENTRETIEN
HySpeed HSD130 Manuel d’instructions 5-27

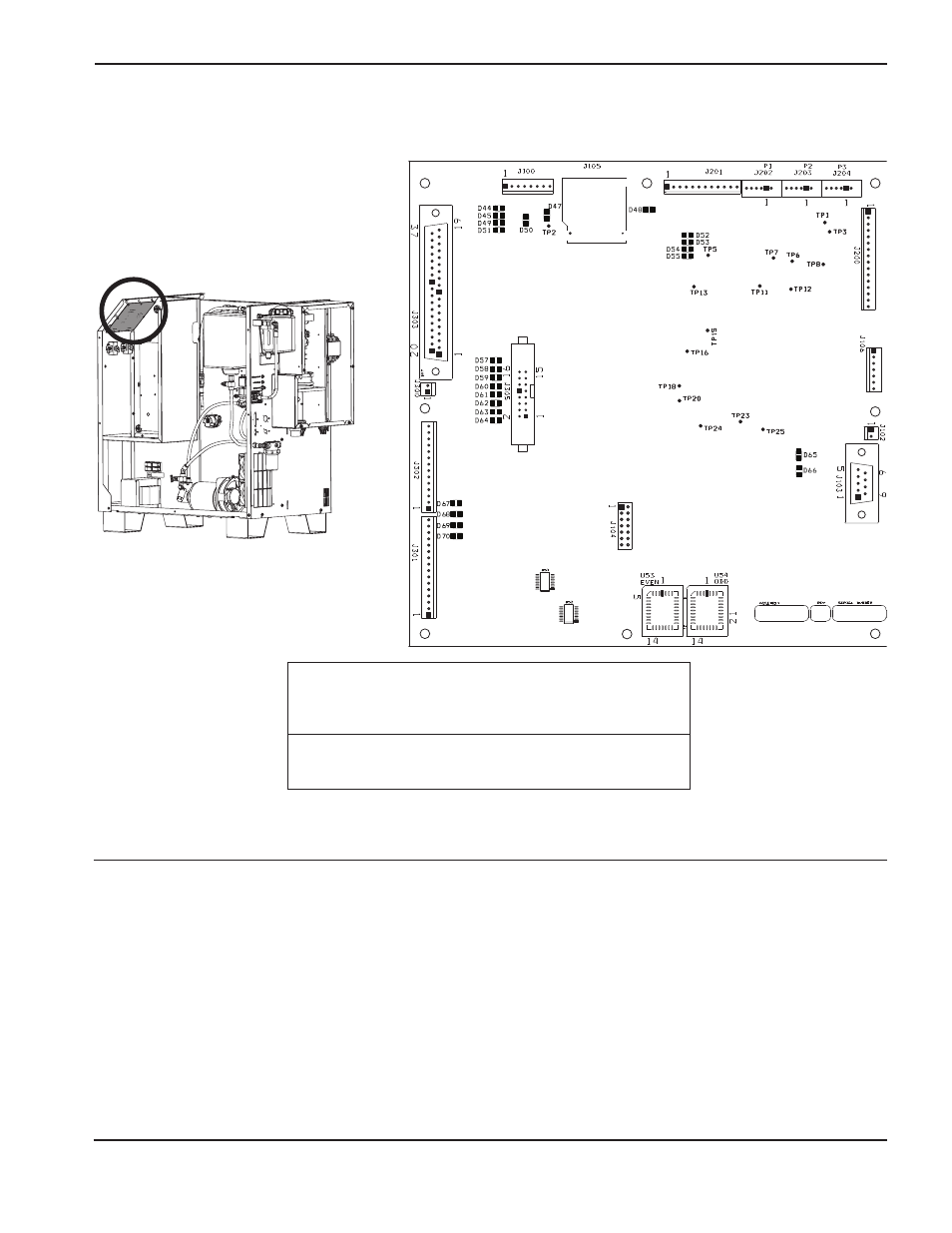

PCB4: Circuit imprimé de commande de la source de courant
041938
Liste des DEL du PCB4
DEL Description Couleur DEL Description Couleur
D44 Entrée d’amorçage plasma Vert D59 Maintenir la sortie Vert
D45 Entrée de courant d’angle Vert D60 Sortie validation de l’arc pilote Vert
D47 + 5 V c.c. Vert D61 Validation haute fréquence Vert
D48 Température du liquide de refroidissement Vert D62 Validation pompe Vert
D49 Maintien de l’entrée d’allumage Vert D63 Validation contacteur Vert
D50 + 3.3 V c.c. Vert D64 Entraînement SVA Vert
D51 Entrée de perçage terminée Vert D65 Transmission CAN Vert
D52 Température du hâcheur Vert D66 Réception CAN Vert
D53 Température des dispositifs magnétiques Vert D67 Débistat Vert
D54 Température du hâcheur 2 Vert D68 Câble de retour (transfert) Vert
D55 Température des pièces magnétiques 2 Vert D69 Perte de phase Vert
D57 Sortie de mouvement Vert D70 Surpression (pas utilisée) Vert
D58 Sortie d’erreur de réduction de la puissance Vert
Liste microprogrammée pour le PCB3 de commande
Numéro
Article de référence
U53 081118 PAIR
U54 081118 IMPAIR
