8.3.2 Options - LLR

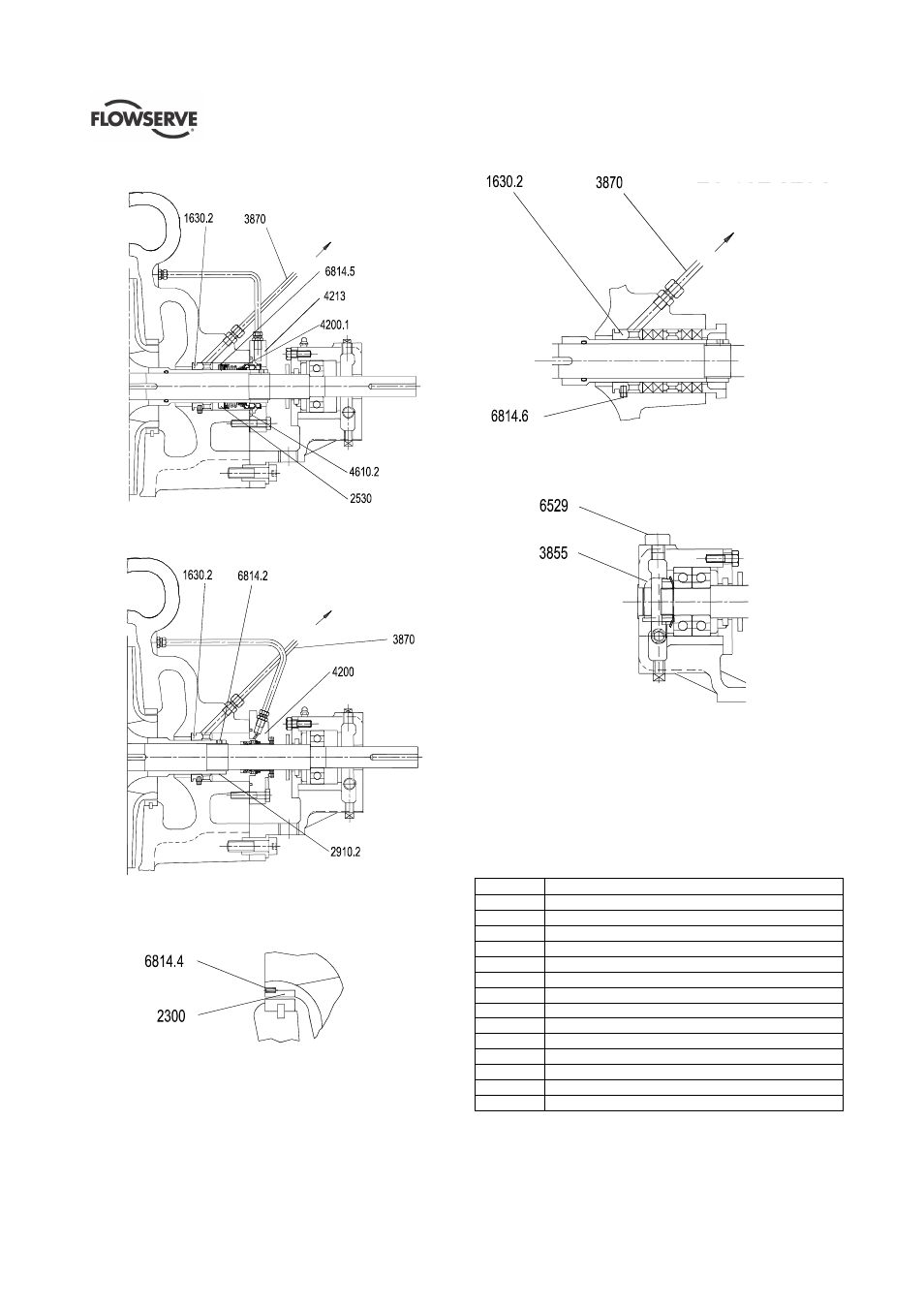

Plan de coupe montrant le joint mécanique
Plan de coupe montrant l'arbre sans chemise
avec un assemblage de joints en cartouche
Bague d'usure de turbine
Installation de presse-étoupe optionnelle de second étage
pour des applications à hautes pression
Lubrification à l'huile (optionnelle)
(Croquis issu de A336/042, feuillet 2, rev -)
8.3.3 Liste des pièces options - LLR
Ref. no. Description
1630.2 Coussinet à étranglement
2300 Bague d'usure de turbine
2530 Bague de retenue *
2910.2 Écrou d'arbre
3855 Graisseur à niveau constant
3870 Tuyau de retour
4200 Joint mécanique (cartouche)
4200.1 Joint mécanique
4213 Couvercle de joint mécanique
4610.2 Joint torique
6529 Appareil de ventilation (reniflard)
6814.4 Vis sans tête
6814.5 Vis sans tête *
6814.6 Vis sans tête
* Si nécessaire, selon le type de joint mécanique installé.
Vers le premier étage
d'aspiration Vers le premier étage
d'aspiration
Vers le premier étage
d'aspiration
