MANUEL D'UTILISATION LR, LRV, LLR et LR-S FRANÇAIS 71569089 08-10
Page 20 de 56 flowserve.com flowserve.com flowserve.com flowserve.com
On doit vérifier la plaque signalétique pour s'assurer
que l'alimentation électrique convient.
On doit installer un dispositif permettant un arrêt
d'urgence.
Si l'ensemble contrôleur/démarreur n'est pas fourni
pré-câblé au groupe de pompage, les schémas
électriques seront aussi fournis dans l'ensemble
contrôleur/démarreur.
Pour les schémas électriques des groupes de
pompage avec les contrôleurs, consulter le schéma
de câblage séparé.
Voir section 5.3, Sens de rotation
avant de raccorder le moteur à l'alimentation
électrique.
4.9 Systèmes de protection
On recommande d'utiliser les systèmes de
protection suivants, en particulier si la pompe est
installée dans une zone potentiellement explosive ou
en cas de pompage d'un liquide dangereux. En cas
de doute, consulter Flowserve.
S'il est possible que le système laisse a pompe
fonctionner et refouler contre une vanne fermée ou
avec un débit inférieur au débit minimum de sécurité,
on doit installer un dispositif de protection pour que la
température du liquide ne dépasse pas une valeur
dangereuse.
Si dans certaines circonstances le système peut
permettre à la pompe de fonctionner à sec ou de
démarrer à vide, on doit installer un dispositif de
contrôle de puissance pour arrêter la pompe ou pour
l'empêcher de démarrer. Ceci est particulièrement
important si la pompe refoule des liquides
inflammables.
Si une fuite de produit de la pompe ou de son
système d'étanchéité peut provoquer un danger, on
recommande d'installer un système approprié de
détection de fuite.
Pour prévenir les températures excessives à la
surface des paliers, on recommande de contrôler les
températures et les vibrations. Voir les sections 5.7.4
et 5.7.5.
5 MISE EN SERVICE, DEMARRAGE,
FONCTIONNEMENT ET ARRET
Ces opérations doivent être
exécutées par un personnel parfaitement qualifié.
5.1 Procédure avant la mise en service
5.1.1 Lubrification
Déterminer le mode de lubrification du groupe, par
exemple lubrification avec de la graisse, de l'huile, un
autre produit etc.
Dans le cas de pompes lubrifiées à
l'huile, remplir la boîte de palier avec une huile de grade
correct jusqu'au niveau correct, c'est-à-dire le regard ou
le niveau constant de la bouteille du huileur.
Si la boîte de palier est équipée d'un huileur à niveau
constant, on doit la remplir en dévissant ou en
rabattant en arrière la bouteille transparente et en la
remplissant d'huile.

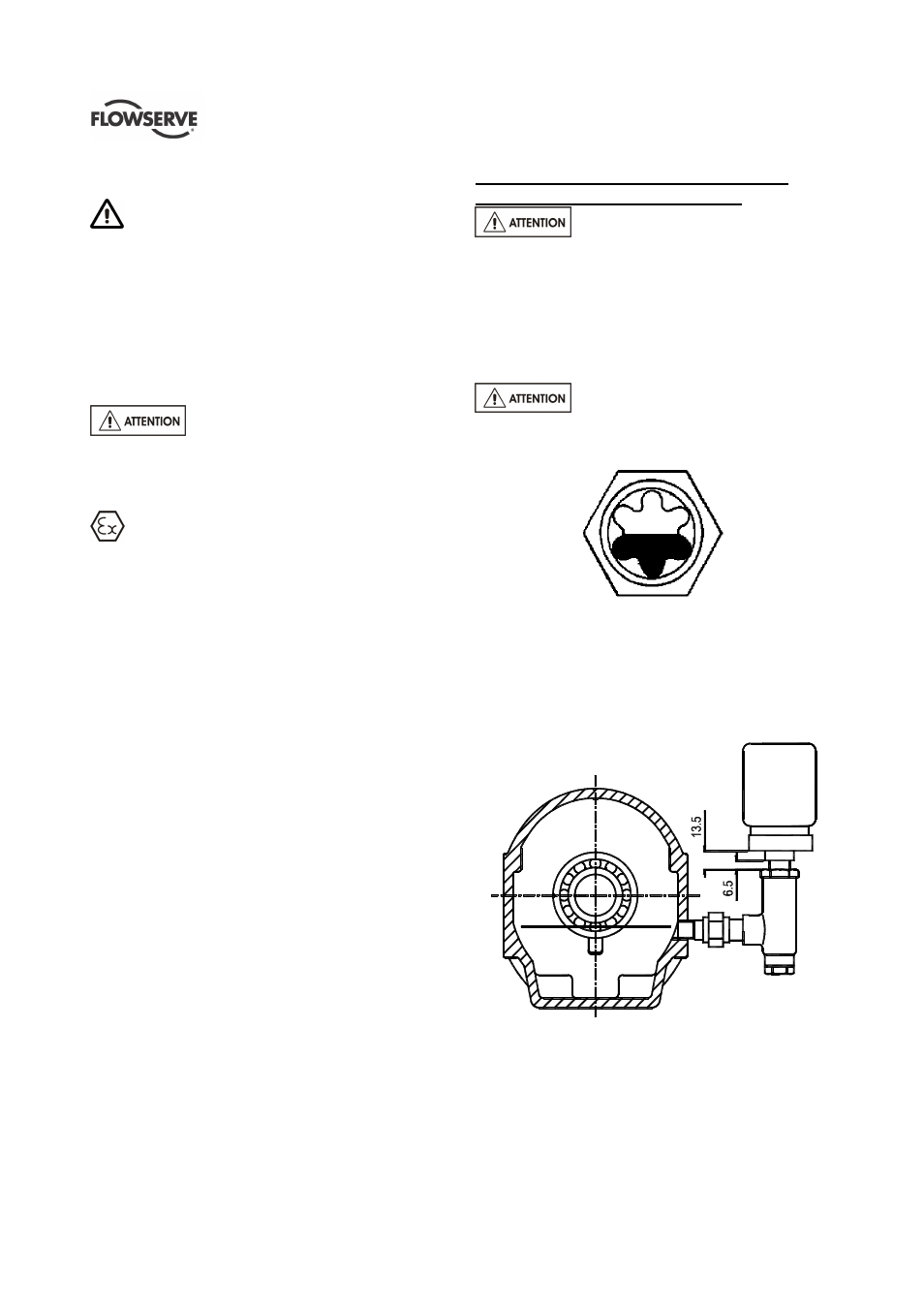

Si la boîte de palier est équipée d'un huileur Denco à
corps réglable, celui-ci doit être réglé à la hauteur
indiquée sur le schéma suivant:
La bouteille remplie d'huile doit alors être remise en place
en position verticale. Le remplissage doit être répété
jusqu'à ce que l'huile reste visible dans la bouteille.
