8.2.2 Options – LR turbine double entrée
Assemblage de joint mécanique
Lubrification à l'huile
Bague d'usure de turbine
Arbre sans chemise
installé avec un assemblage de joints en cartouche

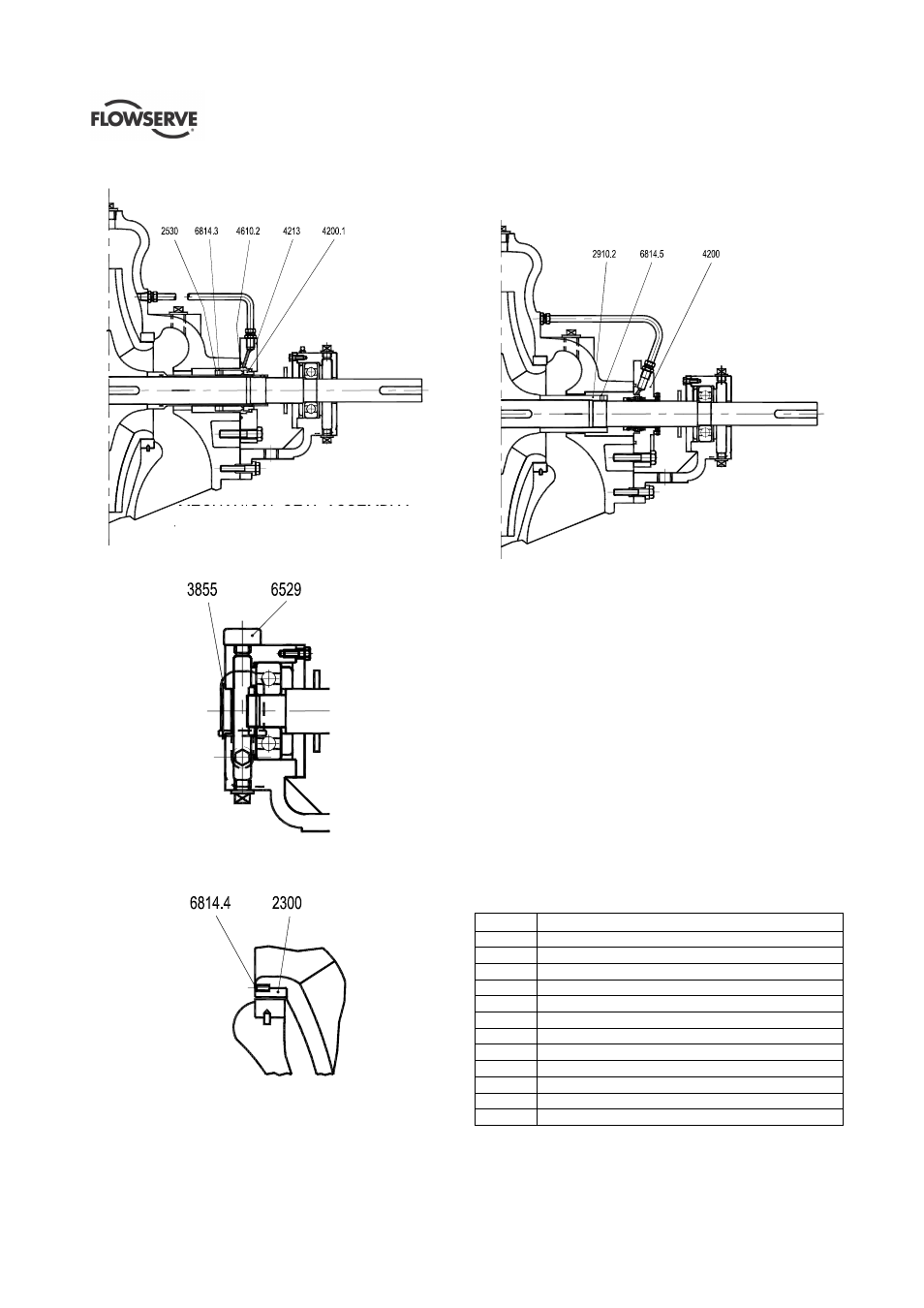

(Croquis issu de A336/040, feuillet 2, rev -)
8.2.3 Liste des pièces options – LR turbine
double entrée
Ref. no. Description
2300 Bague d'usure de turbine
2530 Bague de retenue *
2910.2 Écrou d'arbre
3855 Graisseur à niveau constant
4200 Joint mécanique (cartouche)
4200.1 Joint mécanique
4213 Couvercle de joint mécanique
4610.2 Joint torique
6529 Appareil de ventilation (reniflard)
6814.3 Vis sans tête *
6814.4 Vis sans tête
6814.5 Vis sans tête
* Si nécessaire, selon le type de joint mécanique installé.
