MANUEL D'UTILISATION LR, LRV, LLR et LR-S FRANÇAIS 71569089 08-10
Page 17 de 56 flowserve.com flowserve.com flowserve.com flowserve.com
e) Le débit doit pénétrer dans l'aspiration de la
pompe avec un écoulement uniforme pour
minimiser le bruit et l'usure. Ceci est
particulièrement important sur les pompes de
grande puissance ou tournant à grande vitesse,
devant avoir au minimum cinq diamètres de
tuyauterie droite sur l'aspiration de la pompe
entre le coude et la bride d'entrée. Voir section
10.3, Référence 1 pour plus de détail.
f) Les filtres d'entrée, lorsqu'on les utilise, doivent
avoir une surface libre nette égale au moins à
trois fois la section transversale de la tuyauterie
d'aspiration.
g) Ne pas installer de coudes faisant un angle autre
qu'un angle de 90 degrés perpendiculaire à l'axe
de l'arbre. Des coudes parallèles à l'axe de
l'arbre provoqueront un écoulement irrégulier.
h) Sauf dans des cas inhabituels, on ne recommande
pas d'installer des filtres sur les tuyauteries
d'aspiration. Si l'on prévoit des quantités importantes
de matières étrangères, il est préférable d'installer un
filtre à l'entrée du puits humide.
i) En installant une vanne de coupure, on facilitera
la maintenance.
j) Ne jamais obturer la pompe sur le côté aspiration
et ne jamais placer une vanne directement sur la
buse d'entrée de la pompe.

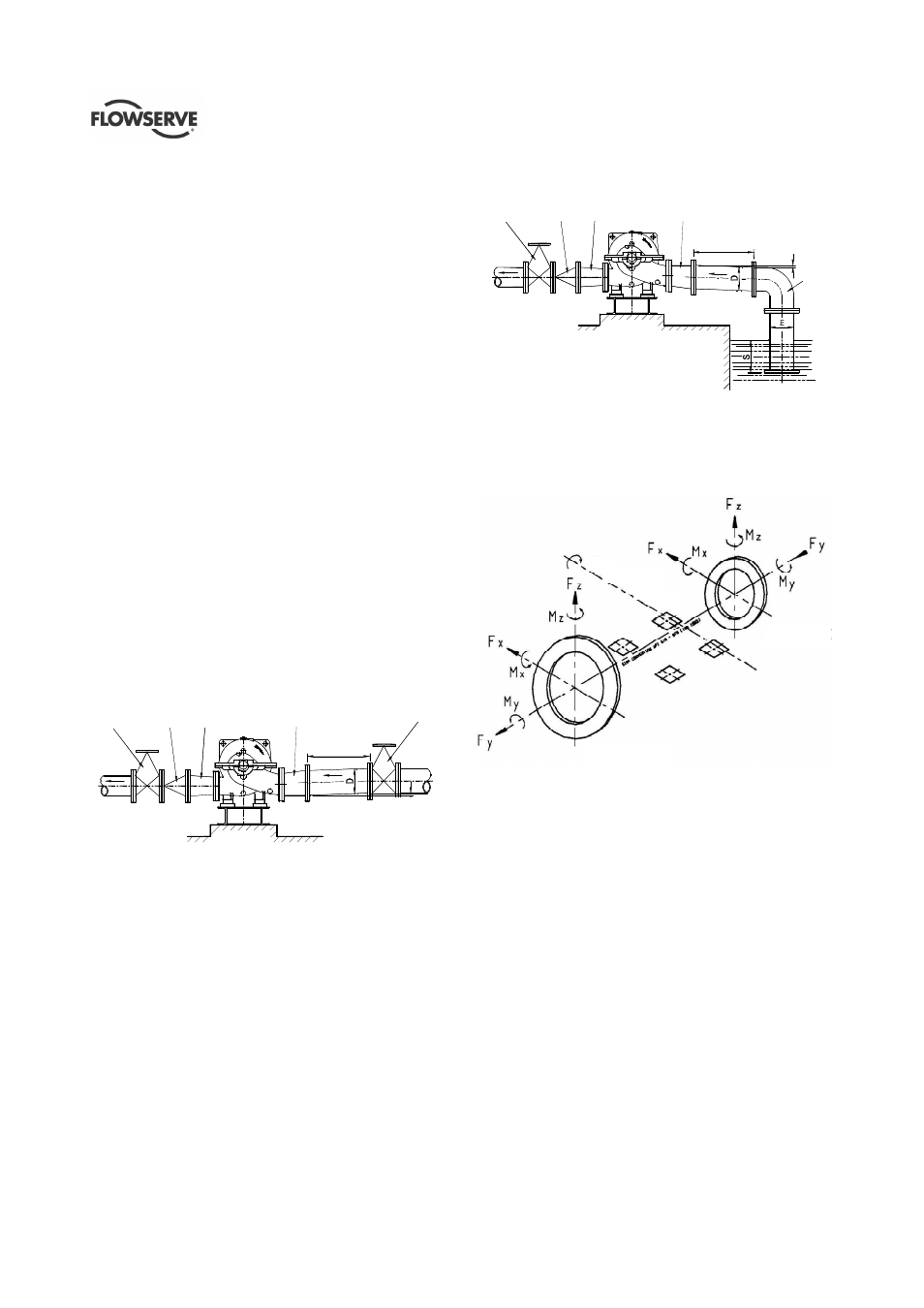

Conception typique - aspiration noyée
Note:
Idéalement la réduction doit se limiter à une taille de différence de
diamètre, par exemple 150 mm (6 in.) à 200 mm (8 in.). Doit avoir
un angle de divergence limité à 15 degrés.
Conception typique - aspiration avec levage
4.6.3 Forces et moments maximaux autorisés sur
les joues d'aspiration et de refoulement de
pompes équipées d'un arbre horizontal
Refoulement
Aspiration
Arbre
Voir le tableau à la page suivante.
Notes:
1 S = Hauteur d'immersion minimale >3E.
2 Idéalement la réduction doit se limiter à
une taille de différence de diamètre, par
exemple 150 mm (6 in.) à 200 mm (8 in.).
(Doit avoir un angle de divergence limité
à 15 degrés.)
Clapet
antiretour
Réducteur
conique
concentrique Réducteur
conique
excentrique
>5D
Vanne
d'isolation du
refoulement
Vanne
d'isolation de
l'aspiration
Pente ascendante
depuis l'aspiration
de la pompe
Vanne
d'isolation du
refoulement
Clapet
antiretour
Réducteur
conique
concentrique Réducteur
conique
excentrique
>5D
Long
rayon de
courbure
Pente descendante
depuis l'aspiration
de la pompe
