Configuration des bornes
18 KL2502, KL2512
Coupleur Interbus BK4000
Le coupleur Interbus BK4000 mappe par défaut le KL2502 avec 6 octets
de données d’entrée et 6 octets de données de sortie. Un paramétrage via
le bus de terrain n’est pas possible. Il faut utiliser le KS2000 en cas de
modification de configuration.

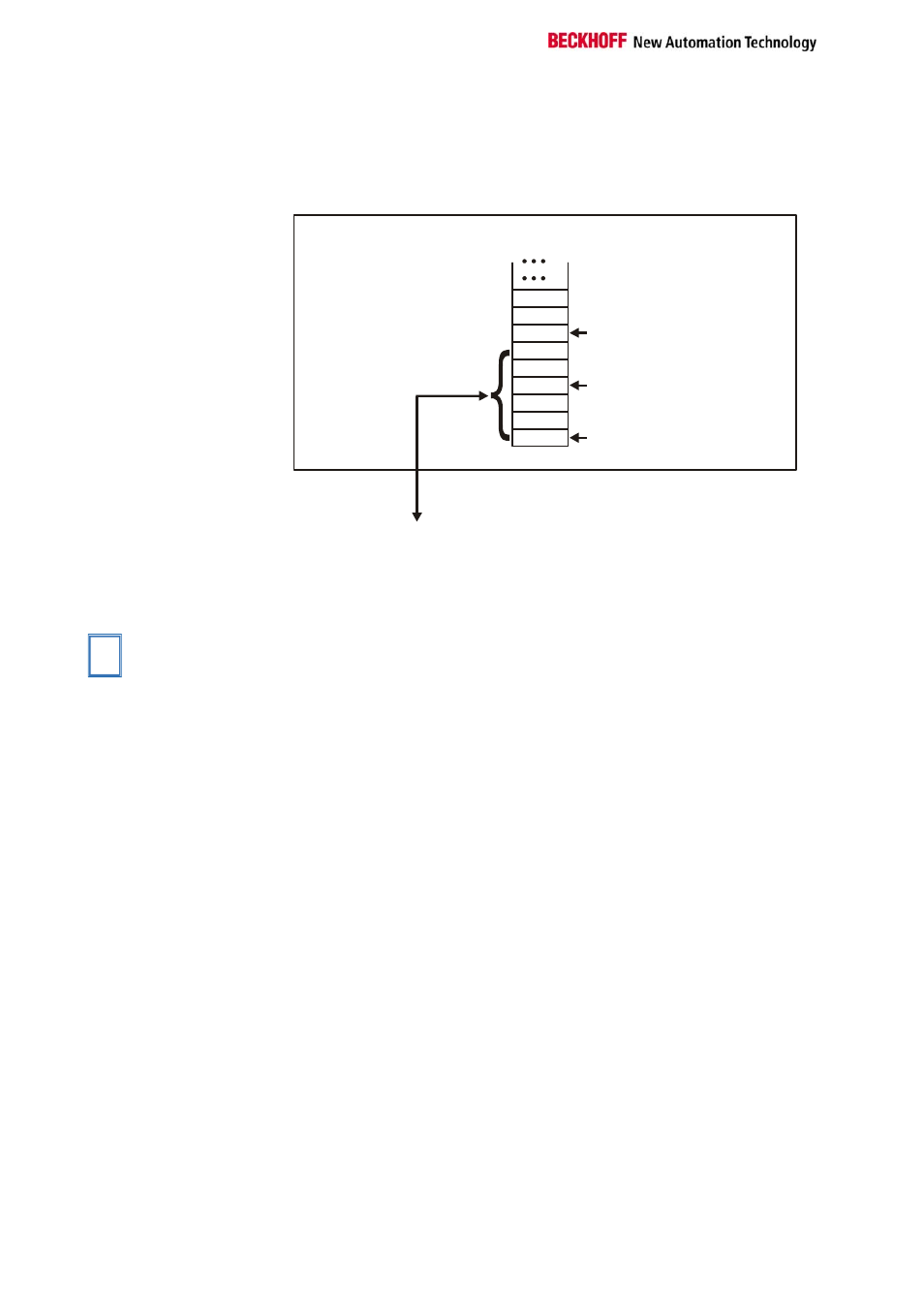

Décalage borne 1 canal 1 = 0
Décalage borne 1 canal 2 = 3
Décalage borne 2 canal 1 = 6
KL2502 canal 1
KL2502 canal 2
L'octet de Contrôle / d'État
doit être affiché pour
le paramétrage (KS2000)
K-Bus
Coupleur de bus Interbus
BK4000
Vers borne d'E/S
Data H
Data H
Data L
D1 - 0
D0 - 0
D0 - 1
D1 - 1
C/S - 0
C/S - 1
0
La borne est mappée
dans le
coupleur de bus
Autres coupleurs de bus et
autres données Vous trouverez plus d’informations sur la configuration du mappage des
coupleurs de bus dans chacun des manuels de coupleur de bus sous
« Configuration des maîtres ».
i
Remarque
Un aperçu des configurations de mappage possibles en fonction des
paramètres réglables se trouve dans l’annexe.
Paramétrage avec KS2000 Les paramétrages peuvent être exécutés indépendamment du système de
bus avec le logiciel de configuration Beckhoff KS2000 via l’interface de
configuration sérielle dans le coupleur.
