Chapitre 2 : MISE EN SERVICE (suite)
VIO1600 & ULTRA VIO
PAGE 42
2-5. DESCRIPTION DE LA SORTIE
c RACCORDEMENT:
Vous pouvez raccorder à cette sortie un des afficheurs suivants:
• Un afficheur Vidéo Composite sur le connecteur BNC C.V ou sur le connecteur HD15 COMPUTER/TV/HDTV.
• Un afficheur S.VIDEO sur le connecteur Y/C (mini DIN 4) ou sur les 2 connecteurs Y & C ou sur le connecteur
HD15.
• Un afficheur Vidéo Composantes sur les connecteurs BNC R-Y, Y & B-Y ou sur le connecteur HD15
COMPUTER/TV/HDTV.
• Un afficheur HDTV sur les connecteurs BNC R-Y, Y & B-Y ou sur les connecteurs COMPUTER/TV/HDTV
HD15.
• Un afficheur RGBS sur les connecteurs R, G, B, & H/Cs ou sur le connecteur HD15 COMPUTER/TV/HDTV.
• Un afficheur informatique analogique sur les connecteurs R, G, B, H & V BNC ou sur le connecteur HD15
COMPUTER/TV/HDTV.
• Un afficheur informatique numérique sur le connecteur DVI.

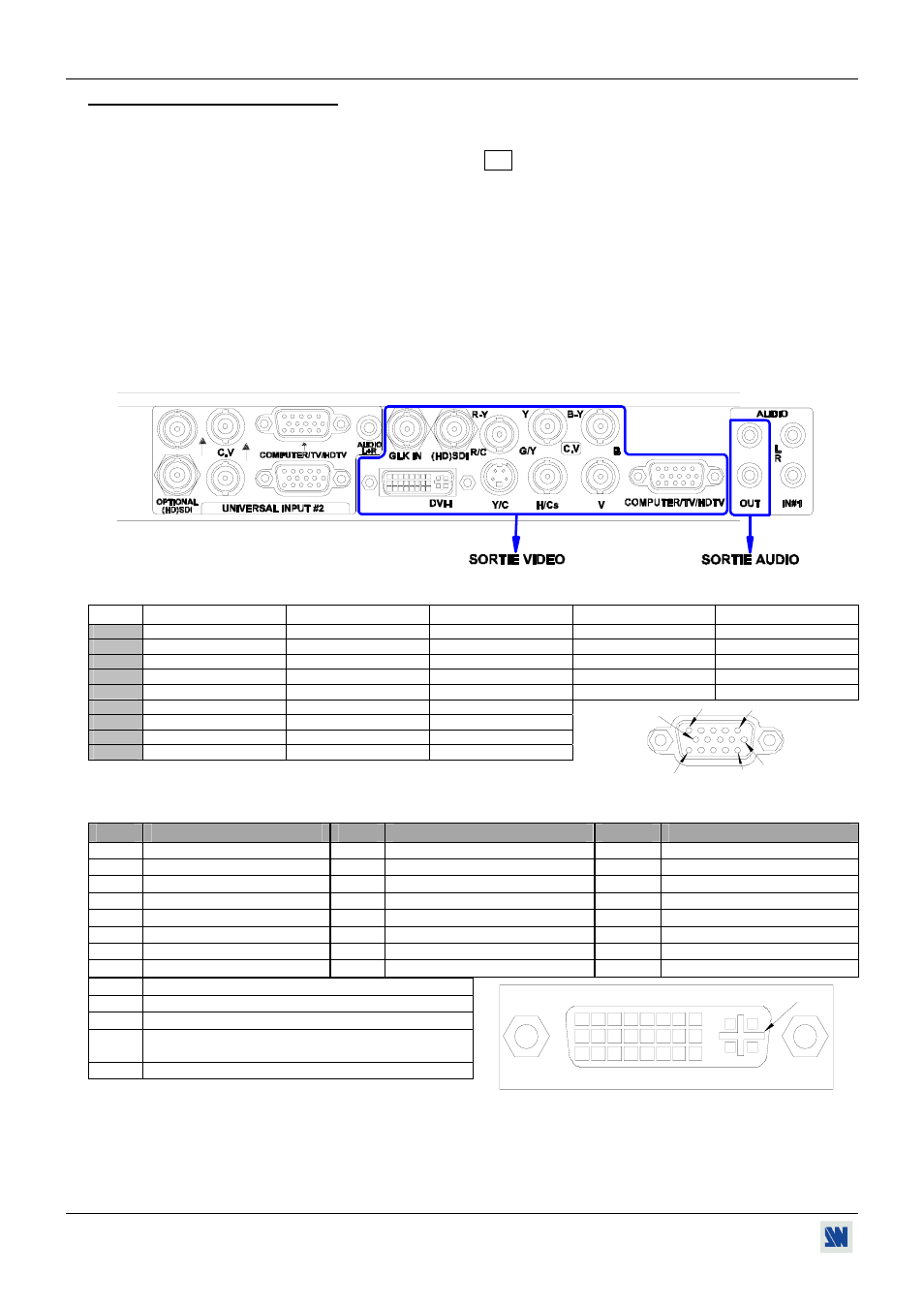

d SCHÉMA DE RACCORDEMENT DE LA SORTIE:
OUTPUTS
e BROCHAGE DU CONNECTEUR HD15:
SIGNAL
INFORMATIQUE
VIDÉO RGB/S
YUV & HDTV
S.VIDEO (Y/C)
VIDÉO COMPOSITE
Broche 1 ROUGE.
ROUGE.
Cr / Pr.
C (chrominance).
Broche 2 VERT.
VERT.
Y.
Y (luminance).
VIDÉO (NTSC, PAL...)
Broche 3 BLEU.
BLEU.
Cb / Pb.
Broche 6 masse du ROUGE.
masse du ROUGE.
masse de Cr / Pr.
masse du C.
Broche 7 masse du VERT.
masse du VERT.
masse de Y.
masse du Y.
masse.
Broche 8 masse du BLEU.
masse du BLEU.
masse de Cb / Pb.
Broche 10 masse du H et V.
masse du H et V.
Broche 13 Synchro. H ou C (S).
Synchro. C (S).
Broche 14 Synchro. V.
Connecteur HD15 de l'appareil.
f BROCHAGE DU CONNECTEUR DVI-I :
Broche Fonction
Broche Fonction
Broche Fonction
1
TMDS Donnée 2-
9
TMDS Donnée 1-
17
TMDS Donnée 0-
2
TMDS Donnée 2+
10
TMDS Donnée 1+
18
TMDS Donnée 0+
3
TMDS Donnée 2 Tresse
11
TMDS Donnée 1 Tresse
19
TMDS Donnée 0 Tresse
4
Non utilisée.
12
Non utilisée.
20
Non utilisée.
5
Non utilisée.
13
Non utilisée.
21
Non utilisée.
6
DDC Horloge
14
+ 5V (alimentation)
22
TMDS Horloge Tresse
7
DDC Donnée
15
Masse du (+5V)
23
TMDS Horloge+
8
Synchro. analogique verticale
16
Détection Hot plug.
24
TMDS Horloge-
C1
Vidéo analogique Rouge (ou Cr / Pr ou C)
C2
Vidéo analogique Vert (ou Y ou vidéo composite)
C3
Vidéo analogique Bleu (ou Cb / Pb)
C4
Synchro. analogique horizontale (ou Synchro.
composite)
C5
Masse commune analogique
DDC = Display Data Channel.
TMDS = Transition Minimized Differential Signal.
g SOURCE AUDIO:
Vous pouvez également raccorder une source AUDIO stéréo sur les 2 connecteurs RCA.
5
6
1
15
10
11
8
1
9
16
24
17
C1 C2
C3 C4
C5
