VIO1600 & ULTRA VIO
PAGE 38
Chapitre 2 : MISE EN SERVICE
2-1. RACCORDEMENTS
c Éteignez tous vos appareils avant d'effectuer les raccordements.
d Raccordez le cordon secteur à l'embase d'alimentation de l'appareil et à une prise de courant secteur.
e Raccordez vos sources informatique et vidéo aux 3 entrées universelle du VIO1600/ULTRA VIO.
• Si vous avez besoin de raccordez une source informatique numérique, utilisez l'entrée n°1 (connecteur DVI-I IN).
• Si vous avez besoin de raccordez une source vidéo SDI ou HDSDI, utilisez l'entrée n°2 (versions V301-ID1 et
VU301-IOD1 uniquement).
• Raccordez vos autres sources sur les entrées libres.
IMPORTANT: Raccordez uniquement une source par entrée.
f Raccordez votre afficheur haute résolution (projecteur, écran plasma...) aux connecteurs HD15 ou BNC, ou
raccordez votre afficheur vidéo (TV, VCR...) aux connecteurs C.V, Y/C ou RGB, ou raccordez votre afficheur DVI
au connecteur DVI-I,
ou raccordez votre afficheur numérique au connecteur BNC (HD)SDI.
IMPORTANT: Raccordez un seul afficheur sur la sortie.
g Allumez le VIO1600/ULTRA VIO (interrupteur de la face avant). Ensuite allumez toutes vos sources et ensuite
votre afficheur.

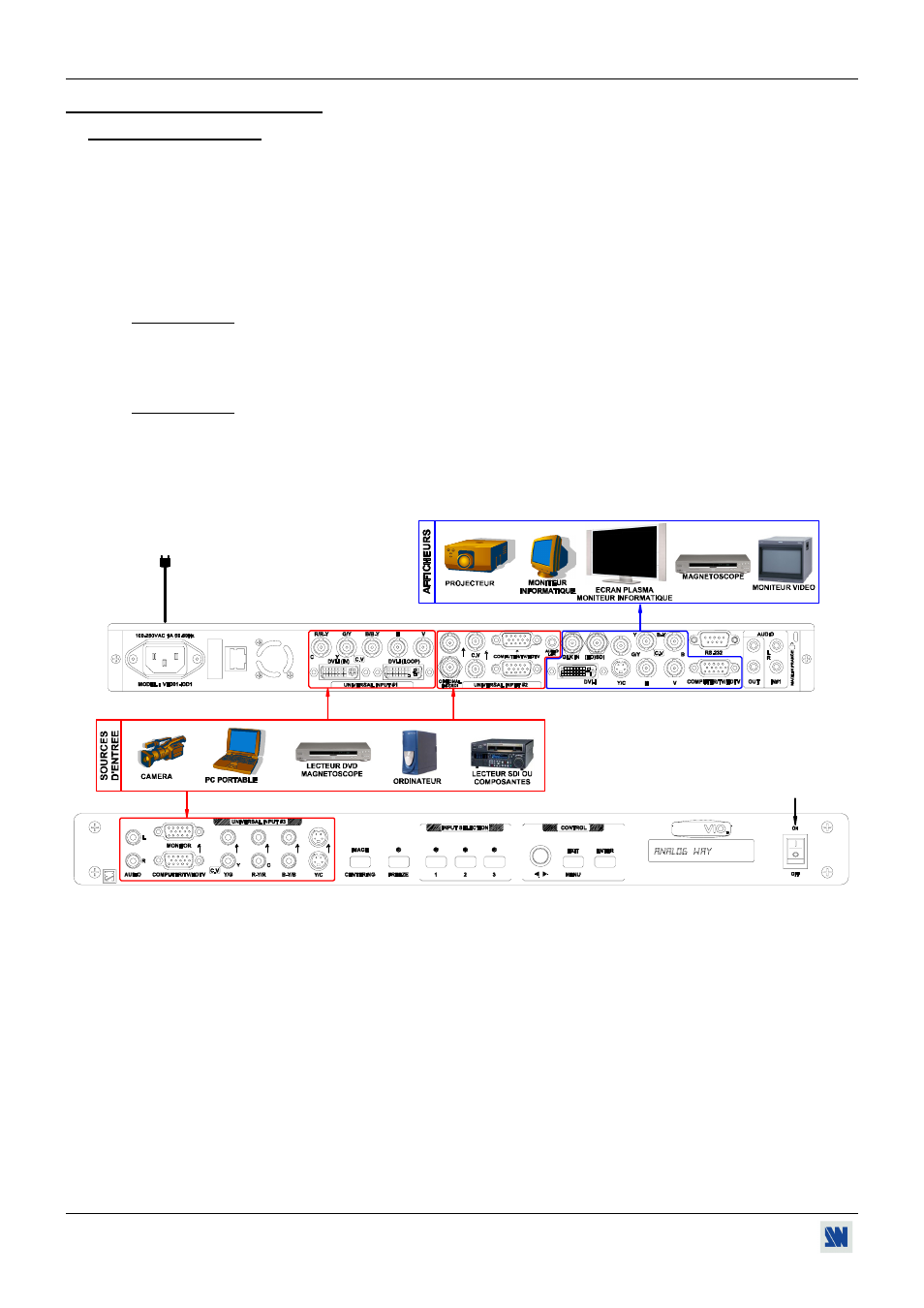

• Schéma de raccordement du VIO1600/ULTRA VIO:
ANALOG W
AY
Versatile Converter
S/N
IP/L
A N
4
3 3
3
2
5
OUTPUTS
ULTRA
