VIO1600 & ULTRA VIO
Chapitre 2 : MISE EN SERVICE (suite)
PAGE 39
2-2. DESCRIPTION DE L'ENTRÉE N°1
c RACCORDEMENT:
Vous pouvez raccordez à cette entrée une des sources suivantes:
• Une source vidéo composite sur le connecteur BNC C.V ou sur le connecteur DVI-I (IN).
• Une source S.VIDEO sur les connecteurs BNC Y et C ou sur le connecteur DVI-I (IN).
• Une source vidéo Composantes sur les connecteurs BNC R-Y, Y et B-Y ou sur le connecteur DVI-I (IN).
• Une source HDTV sur les connecteurs BNC R-Y, Y et B-Y ou sur le connecteur DVI-I (IN).
NOTE: Le VIO1600 & l'ULTRA VIO acceptent les formats HDTV 720p et 1080i.
• Une source RGBS sur les connecteurs BNC R, G, B et H/Cs ou sur le connecteur DVI-I (IN).
• Une source informatique analogique (RGBHV, RGsB, RGBS) sur les connecteurs BNC ou sur le connecteur DVI-
I (IN).
NOTE: Vous pouvez utilisez l'adaptateur DVI / HD15 fourni avec le VIO1600/ULTRA VIO pour raccordez des
sources analogique à l'entrée DVI.
• Une source informatique numérique sur le connecteur DVI-I (IN).
d RETOUR MONITEUR:
Vous pouvez raccordez un moniteur de contrôle sur le connecteur DVI-I (LOOP). Ce connecteur peut aussi être
utilisé avec des sources raccordées sur les connecteurs BNC en utilisant l'adaptateur DVI / HD15 fourni.

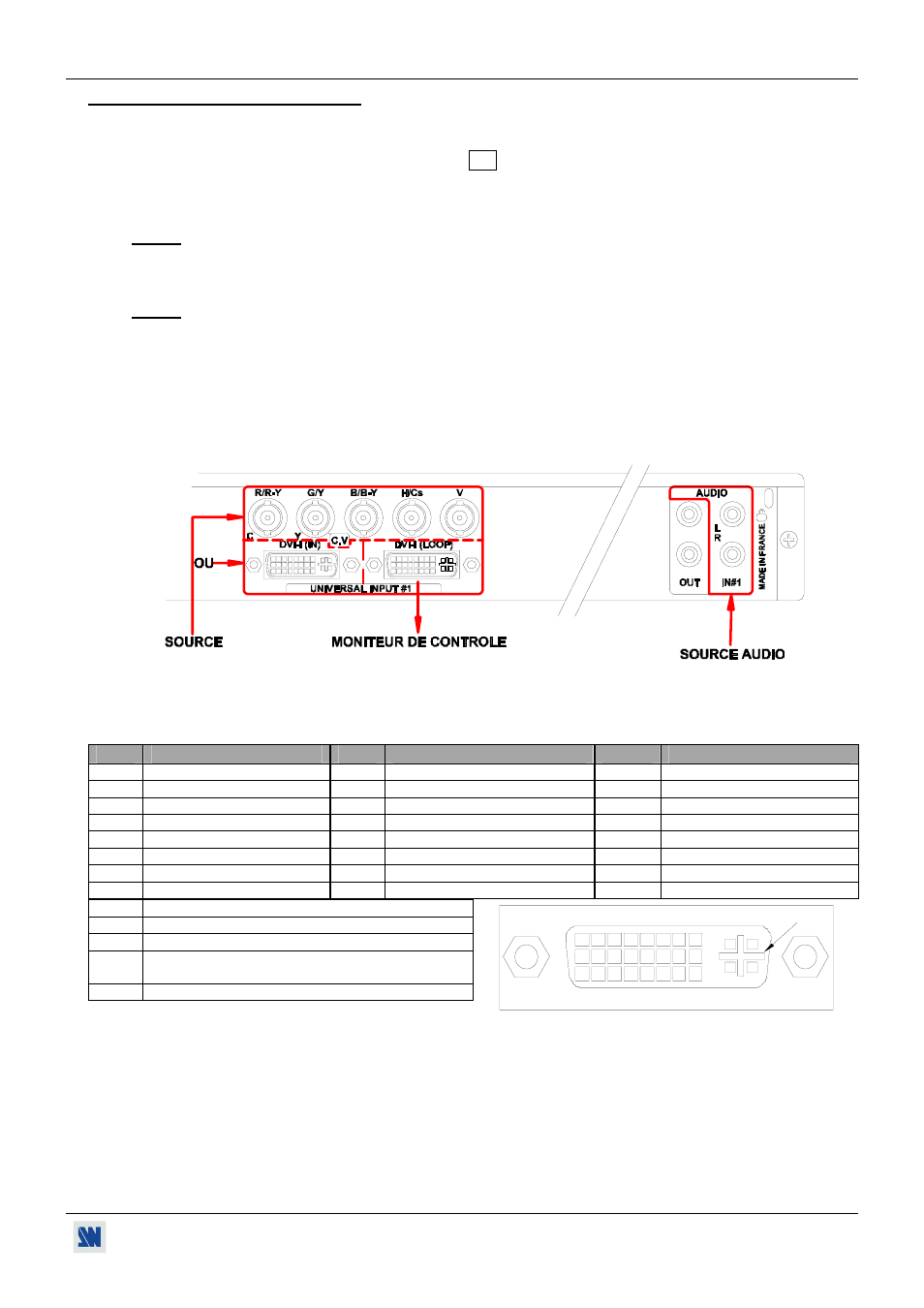

e SCHÉMA DE RACCORDEMENT DE L'ENTRÉE N°1:
f BROCHAGE DU CONNECTEUR DVI-I :
Les 3 connecteurs DVI-I femelle du VIO1600/ULTRA VIO peuvent être utilisés aussi bien avec des signaux
numérique qu'analogique. Le tableau ci après explique le brochage de ces connecteurs.
Broche Fonction
Broche Fonction
Broche Fonction
1
TMDS Donnée 2-
9
TMDS Donnée 1-
17
TMDS Donnée 0-
2
TMDS Donnée 2+
10
TMDS Donnée 1+
18
TMDS Donnée 0+
3
TMDS Donnée 2 Tresse
11
TMDS Donnée 1 Tresse
19
TMDS Donnée 0 Tresse
4
Non utilisée.
12
Non utilisée.
20
Non utilisée.
5
Non utilisée.
13
Non utilisée.
21
Non utilisée.
6
DDC Horloge
14
+ 5V (alimentation)
22
TMDS Horloge Tresse
7
DDC Donnée
15
Masse du (+5V)
23
TMDS Horloge+
8
Synchro. analogique verticale
16
Détection Hot plug.
24
TMDS Horloge-
C1
Vidéo analogique Rouge (ou Cr / Pr ou C)
C2
Vidéo analogique Vert (ou Y ou vidéo composite)
C3
Vidéo analogique Bleu (ou Cb / Pb)
C4
Synchro. analogique horizontale (ou Synchro.
composite)
C5
Masse commune analogique
DDC = Display Data Channel.
TMDS = Transition Minimized Differential Signal.
g SOURCE AUDIO:
Vous pouvez également raccorder une source AUDIO stéréo sur les 2 connecteurs RCA.
8
1
9
16
24
17
C1 C2
C3 C4
C5
