VIO1600 & ULTRA VIO
Chapitre 1 : INTRODUCTION (suite)
PAGE 37

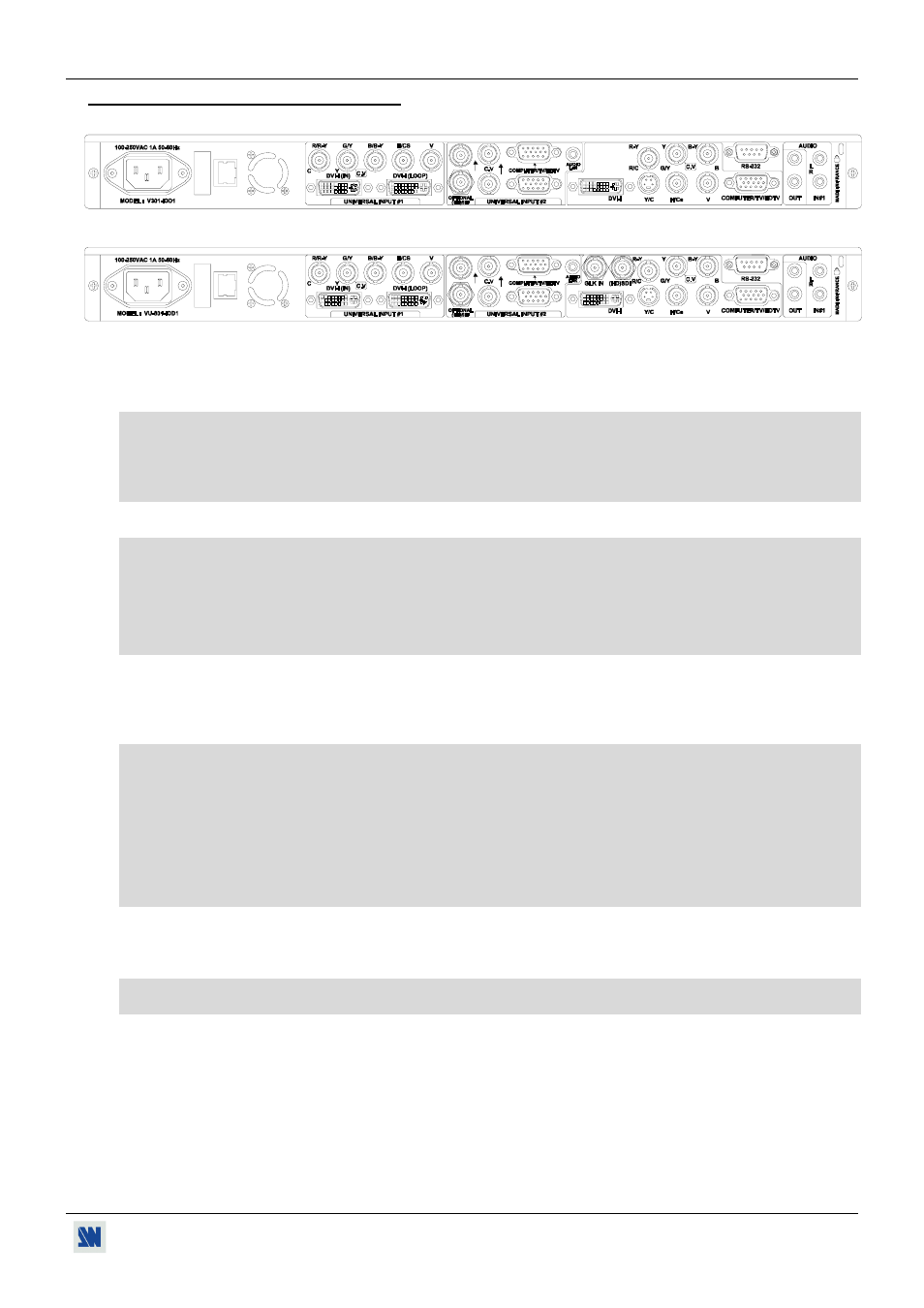

1-6. DESCRIPTION DE LA FACE ARRIÈRE
• FACE ARRIÈRE DU VIO1600
S/
N
IP/LA
N
OUTPUTS
• FACE ARRIÈRE DE L'ULTRA VIO
S/
N
IP
/LA
N
OU
T
P
U
T
S
100-250 VAC 1A 50-60Hz: Embase d'alimentation au standard CEI.
IP/LAN:
Port de communication LAN sur connecteur RJ45 (optionnel).
UNIVERSAL INPUT #1:
Entrée universelle (informatique et vidéo). Cette entrée accepte les sources suivantes:
DVI-I (IN):
Source informatique (analogique ou numérique) sur connecteur DVI-I femelle.
RGBHV:
Source informatique (RGBHV, RGBS ou RGsB), Composantes (SDTV ou HDTV),
S.VIDEO (Y/C) ou Vidéo Composite sur connecteurs BNC femelle.
DVI-I (LOOP):
Retour moniteur.
UNIVERSAL INPUT #2:
Entrée universelle (informatique et vidéo). Cette entrée accepte les sources suivantes:
COMPUTER/TV/HDTV: Source informatique ou vidéo avec retour moniteur sur connecteur HD15 femelle.
C.V:
Source Vidéo Composite avec retour moniteur sur connecteur BNC femelle.
(HD) SDI:
Source SDI ou HDSDI avec retour moniteur sur connecteur BNC femelle (version
V301-ID1 uniquement).
AUDIO L+R:
Entrée audio stéréo sur connecteur jack 3.5.
GLK IN (ULTRA VIO): Entrée
genlock
analogique.
OUTPUTS: Sortie
universelle
(informatique et vidéo). Raccordez sur cette sortie un des afficheurs
suivants:
DVI-I:
Afficheur informatique numérique sur connecteur DVI-I femelle.
Y/C:
Afficheur S.VIDEO (Y/C) sur connecteur mini DIN 4 femelle.
RGBHV:
Afficheur informatique (RGBHV, RGBS ou RGsB), Composantes (SDTV ou HDTV),
S.VIDEO (Y/C) ou Vidéo Composite sur connecteurs BNC femelle.
COMPUTER/TV/HDTV: Afficheur informatique (RGBHV, RGBS ou RGsB) ou Composantes (SDTV ou
HDTV), S.VIDEO (Y/C) ou Vidéo Composite sur connecteur HD15 femelle.
(HD)SDI:
Afficheur SDI ou HDSDI sur connecteur BNC femelle (ULTRA VIO uniquement).
RS-232:
Port de communication RS-232 sur connecteur DB9 femelle.
AUDIO:
OUT:
Sortie audio stéréo sur 2 connecteurs RCA femelle.
IN:
Entrée audio stéréo n°1 sur 2 connecteurs RCA femelle.
