MKF+ MKFT (E3.2) 08/2014 page 78/112
16. Options
16.1 Logiciel de communication APT-COM™ 3 DataControlSystem (option)
L’enceinte climatique pour des conditions variables est régulièrement équipée d’une interface Ethernet
(10a) à laquelle on peut brancher le logiciel de communication APT-COM™ 3 DataControlSystem de
BINDER. L’adresse MAC de l’appareil est indicée à côté de l’interface Ethernet. Les valeurs actuelles de
température et d’humidité sont émises dans des intervalles réglables. Le régulateur peut être programmé
graphiquement par l’ordinateur. Le système APT-COM™ permet de brancher jusqu’à 30 appareils. Pour
d’autres informations veuillez vous référer au mode d’emploi du logiciel de communication APT-COM™ 3
de BINDER.
16.2 Interface RS422 (option)
Avec cette option, l’appareil est équipé d’une interface série RS 422 (10b) remplaçant l’interface Ethernet
(10a) à laquelle on peut brancher le logiciel de communication APT-COM™ 3 DataControlSystem de
BINDER. Les valeurs actuelles de température et d’humidité sont émises dans des intervalles réglables.
Occupation des pins de l’interface RS 422:
Pin 2: RxD (+)
Pin 3: TxD (+)
Pin 4: RxD (-)
Pin 5: TxD (-)
Pin 7: Terre
16.3 Sorties analogiques pour température et humidité (option)
Avec cette option, l’appareil est équipé avec des sorties analogues de 4-20 mA pour les valeurs actuelles
et les valeurs de consigne de la température et de l’humidité. Ces sorties peuvent être utilisées pour
transmettre des informations à des systèmes ou appareils de registration externes.
La douille de raccordement DIN (13) pour la température située dans le tableau d’instruments latéral se
compose comme suit :
Sortie analogique température 4-20 mA DC
PIN 1: valeur actuelle de température –
PIN 2: valeur actuelle de température +
PIN 4: valeur de consigne de température –
PIN 5: valeur de consigne de température +
MKF: Domaine de température : -40 °C à +180 °C
MKFT: Domaine de température : -70 °C à +180 °C
Une fiche mâle DIN est ajoutée.

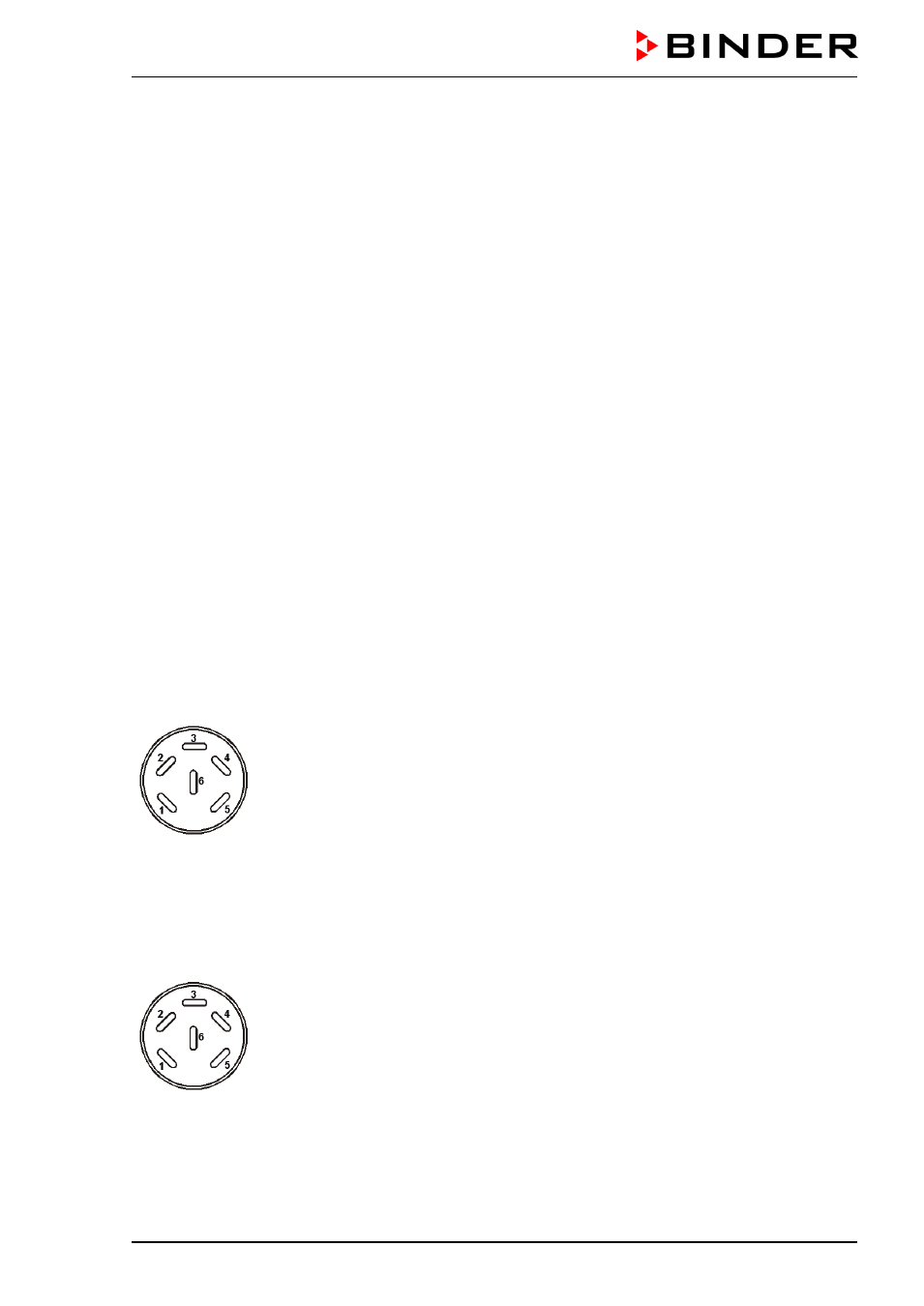

Figure 20: Occupation des pins de la douille de raccordement DIN (13) pour l’option Sorties analogues de
température
La douille de raccordement DIN (14) pour l’humidité située dans le tableau d’instruments latéral se com-
pose comme suit :
Sortie analogique humidité 4-20 mA DC
PIN 1: valeur actuelle d’humidité –
PIN 2: valeur actuelle d’humidité +
PIN 4: valeur de consigne d’humidité –
PIN 5: valeur de consigne d’humidité +
Domaine d’humidité: 0 % r.H. à 100 % r.H.
Une fiche mâle DIN est ajoutée.
Figure 21: Occupation des pins de la douille de raccordement DIN (14) pour l’option Sorties analogiques
d’humidité
