Selon la taille, le matériau et la forme du matériau de charge ainsi que selon la vitesse de chauffage, de
la condensation éventuelle est possible malgré la protection anti-condensation activée. Dans ce cas,
cependant, la condensation est réduite par rapport à l’opération sans protection anti-condensation.
11. Sorties sans potentiel par pistes de commande 2 à 5
Les pistes de commande 2 à 5 servent à commuter des appareils divers aux sorties sans potentiel (prises
DIN (11) et (12) dans le tableau de commande latéral. Elles sont programmables en modes d’opération
de valeur fixe (HAND) ou automatique (AUTO) au régulateur MB1 comme pistes de commande 2 à 5
On/Off.
La connexion pour les pistes de commande 2 et 3 est effectuée par le biais de la prise DIN (11), la con-
nexion pour les pistes de commande 4 et 5 par la prise DIN (12) dans le tableau de commande latéral:
OUTPUT TRACK 2+3
24V/MAX.2,5A
OUTPUT TRACK 4+5
24V/MAX.2,5A

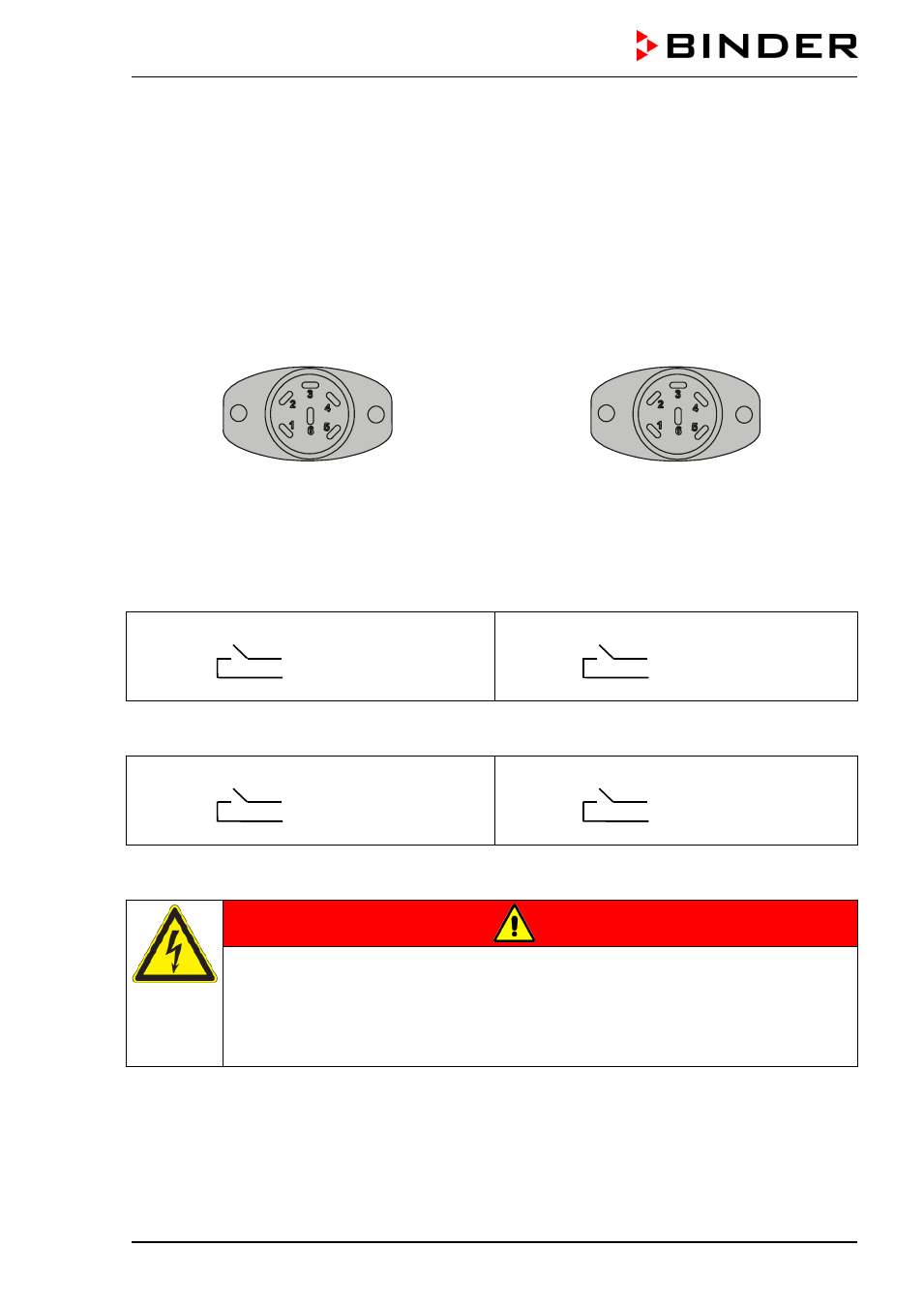

Figure 18: Affectation des pins des douilles DIN (11) à gauche et (12) à droite
Douille DIN (11):
Piste de commande 2 Piste de commande 3
Pin 1: pôle
Pin 2: contacteur Pin 4: pôle
Pin 5: contacteur
Douille DIN (12):
Piste de commande 4 Piste de commande 5
Pin 1: pôle
Pin 2: contacteur Pin 4: pôle
Pin 5: contacteur
Capacité de charge maximale des contacts de commutation: 24 V AC/DC 2,5A
DANGER
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.
∅
NE PAS dépasser la charge de commutation maximale de 24V AC/DC, 2.5A
∅ NE PAS connecter des appareils à une charge de commutation supérieure.
