MKF+ MKFT (E3.2) 08/2014 page 46/112

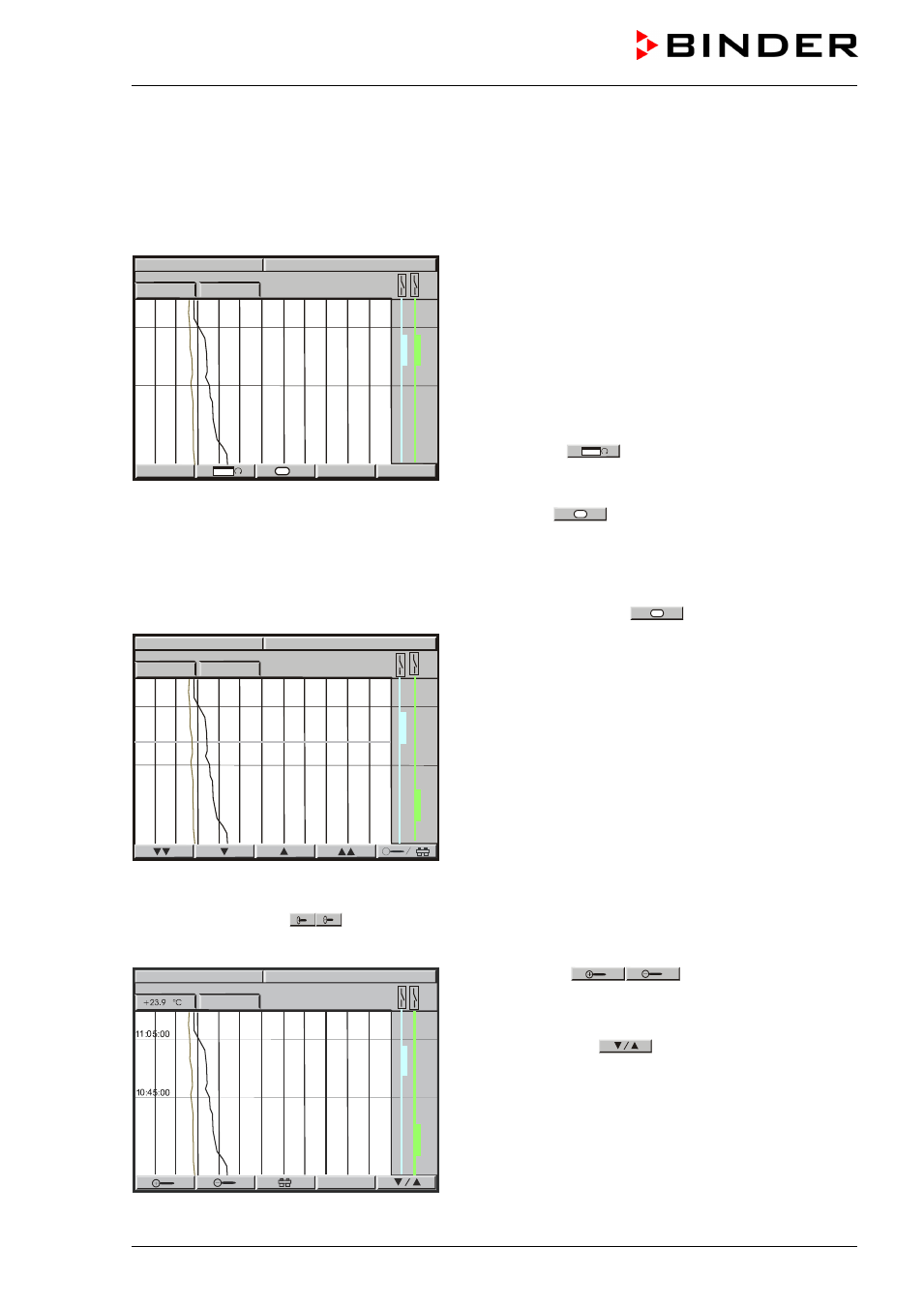

7. Représentation graphique des valeurs mesurées (fonction
d’enregistreur graphique)
Cette représentation semblant à un enregistreur, met à votre disposition les valeurs mesurées enregis-
trées pendant une période choisie.
Affichage normal de l’enregistreur graphique:
En haut à gauche : Représentation de la date et de
l’heure actuelles.
En dessous : Représentation numérique et graphique
des valeurs actuelles de température [ °C] et d’humidité
[% r.H.]
.
Echelle:
MKF: Température: -50 °C à +200 °C
MKFT: Température: -100 °C à +200 °C
Humidité: 0% r.H. à 100% r.H.
Avec la touche
, choisissez entre des différentes
variations de la représentation.
Dépendant du choix, ce n’est peut-être que maintenant
que la touche
H
sera visible.
La réponse de la protection contre des températures trop élevées ou trop basses (option, chap. 12.3) est
marquée à droite comme ligne bleue élargie.
La protection anti-condensation active est marquée à droite comme ligne verte élargie.
Représentation de l’histoire avec curseur:
Appuyez sur la touche
H
= Histoire. Le curseur
apparaît comme ligne rose, représentant l’instant choisi.
Ainsi, vous avez accès aux valeurs mesurées correspon-
dantes à cet instant.
En haut à gauche : Représentation de la date et de
l’heure correspondant à la position du curseur
En dessous : Représentation numérique et graphique
des valeurs de température et d’humidité correspon-
dantes.
Utilisez les touches flèches pour déplacer la ligne cur-
seur.
Flèches simples : Positionnement précis.
Flèches doubles : Changement d’écran.
Appuyez sur la touche : Changer à la représentation Zoom :
Représentation de l’histoire - Zoom:
Touches loupes
: Zoom devant et arrière
(prolonger ou écourter le temps représenté à l’écran).
Touche de sélection
: Retour à la représentation
précédente.
11:32:37 15.12.13
+22.6 % rH
11:32:20 15.12.13
10:45:00
+23.9 °C +22.6 % rH
11:05:00
11:32:14 15.12.13
10:45:00
+23.9 °C
CONFIG VIEW-> H
+22.6 % rH
11:05:00
