MKF+ MKFT (E3.2) 08/2014 page 29/112
4. Installation de l’appareil et connexions
(18)
(17)
(20)
(16)
(21)
(22)

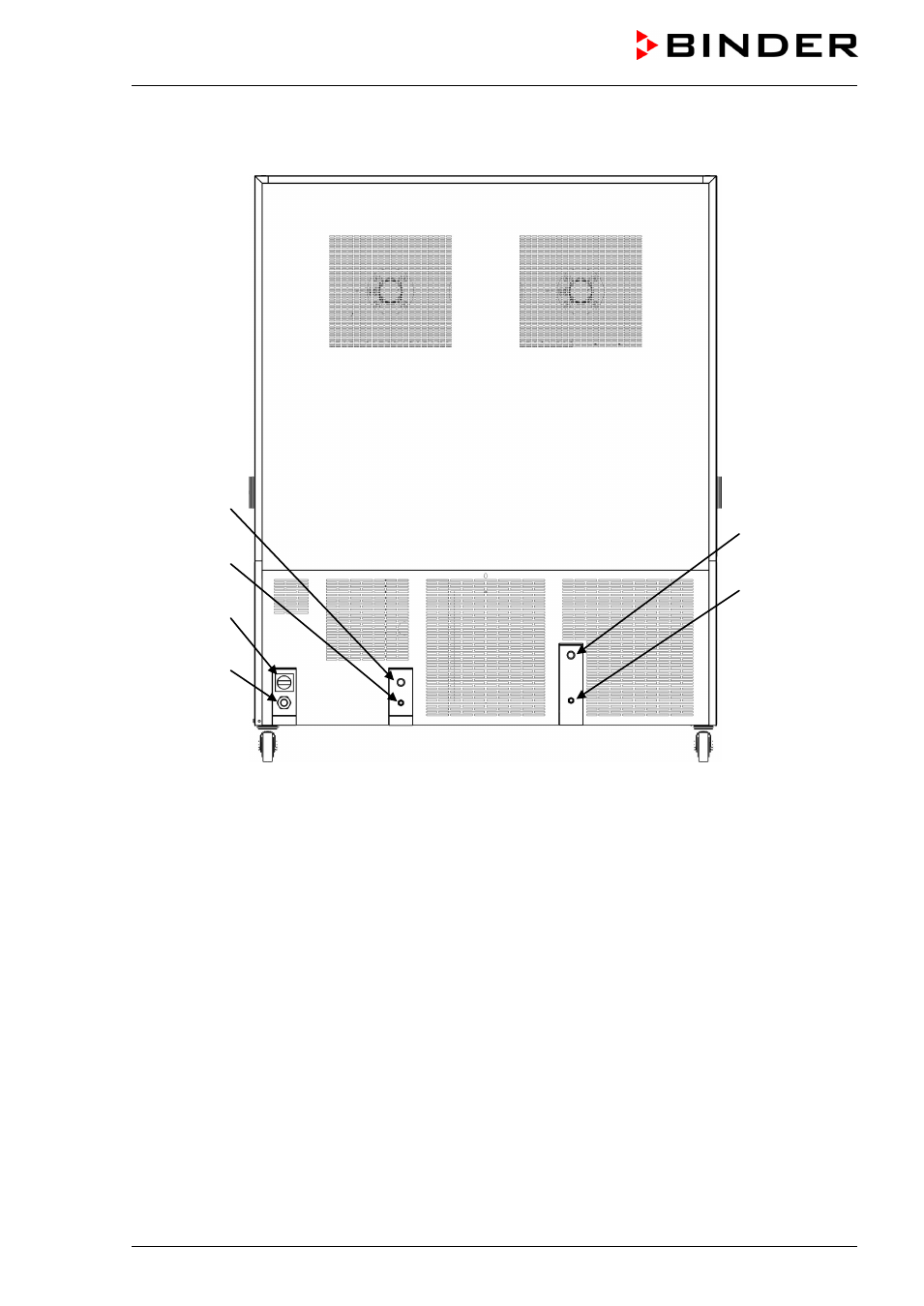

Figure 8: Vue d’arrière MKF / MKFT avec les raccords d’eau et l’option refroidissement à l'eau
(16) Câble de réseau
(17) Raccord d’eaux usées « OUT » avec embout pour tube ½“
(18) Raccord d’eau fraîche « IN » avec filet ¾’’ pour tube ½“, avec écrou-raccord
(20) Interrupteur d'alimentation à l’arrière
(21) Raccord « OUT » pour la sortie d'eau de refroidissement avec filet ¾’’ pour tube ½“, avec écrou-
raccord (option refroidissement à l'eau)
(22) Raccord « IN » pour l’entrée d'eau de refroidissement avec filet ¾’’ pour tube ½“, avec écrou-
raccord (option refroidissement à l'eau)
