UF V (E2+E2.1) 03/2013 page 78/112
12.4 Sonde de température additionnelle Pt100 (option) avec sortie sur prise
Lemo
En cas de cette option, à l’aide d’une sonde de température Pt 100 additionnelle, la température de la
charge peut être déterminée par un système d’enregistrement indépendant à l’entrée Pt 100.
Prise femelle Lemo (11)
Prise male Lemo
Données techniques de la sonde Pt 100:
•
Technique à trois fils
• Classe B (DIN EN 60751)
• Plage de températures jusqu’à 320 °C
• Tube d’usure en acier inox, matériau No 1.4501

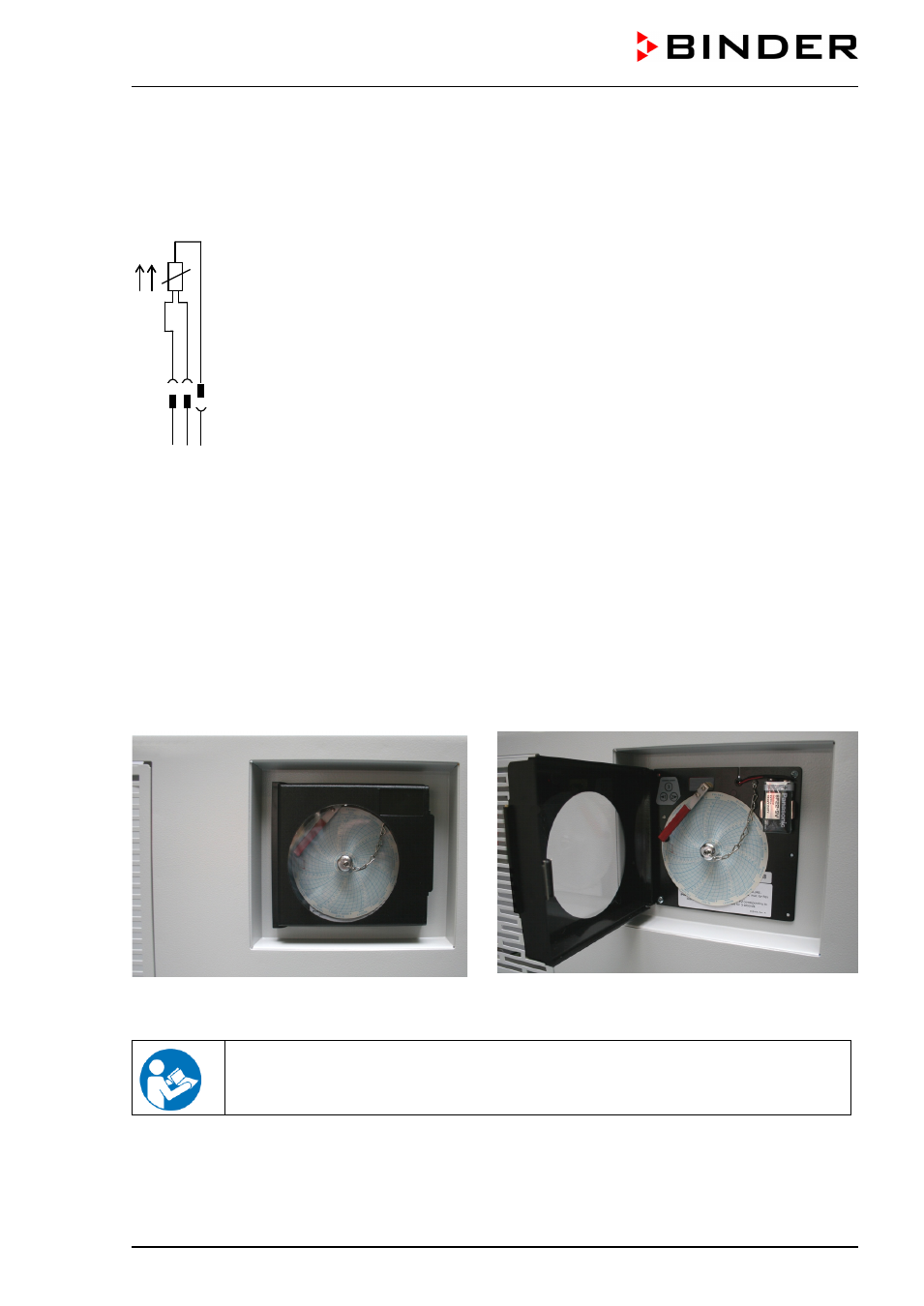

Figure 61: Affectation des pins de la douille Lemo (11) dans le panneau de connexions au dos de
l’appareil
Une fiche mâle Lemo est ajoutée.
12.5 Enregistreur à bande de papier circulaire (option)
Le congélateur peut être équipé d’un enregistreur à bande de papier circulaire, qui sert à consigner con-
tinuellement les valeurs de température. Le temps et la date sont aussi enregistrés. Les valeurs de 7
jours sont sorties sur une feuille de papier circulaire. Chez le UF V 500 et 700, l’enregistreur à bande de
papier circulaire est installé sur le front du congélateur. Pour le UV F 300, un enregistreur à bande de
papier circulaire externe est disponible.
Figure 62: Enregistreur à bande de papier circulaire en bas à droite sur le front du congélateur
La connexion et l’opération de l’enregistreur à bande de papier circulaire sont décrits
dans le mode d’emploi original faisant partie de la livraison (N° de réf. 8012-0741).
