UF V (E2+E2.1) 03/2013 page 70/112
10.10 Contact d’alarme sans potentiel
Sortie d’alarme collective par contact d’alarme sans potentiel
L’appareil est équipé sur le dos d’un contact d’alarme sans potentiel (8) permettant de connecter une
installation de monitorage externe pour surveiller et enregistrer les messages d’alarme générés par le
congélateur à l’extérieur.
Le contact sans potentiel se ferme sans délai dès que la DEL rouge à l’affichage du régulateur
s’allume. Le contact sans potentiel est commuté en cas de tous les évents d’alarme énumérés dans
chap. 17.2 et lors de panne de secteur.
Si la connexion du monitorage externe d’alarme s’établit par les contacts C et NO, le monitorage
d’alarme est sûr contre l’interruption de ligne, c.-à-d. Une rupture entre le congélateur et le monitorage
externe d’alarme va lancer une alarme. Dans ce cas, une coupure de courant va aussi lancer une
alarme.

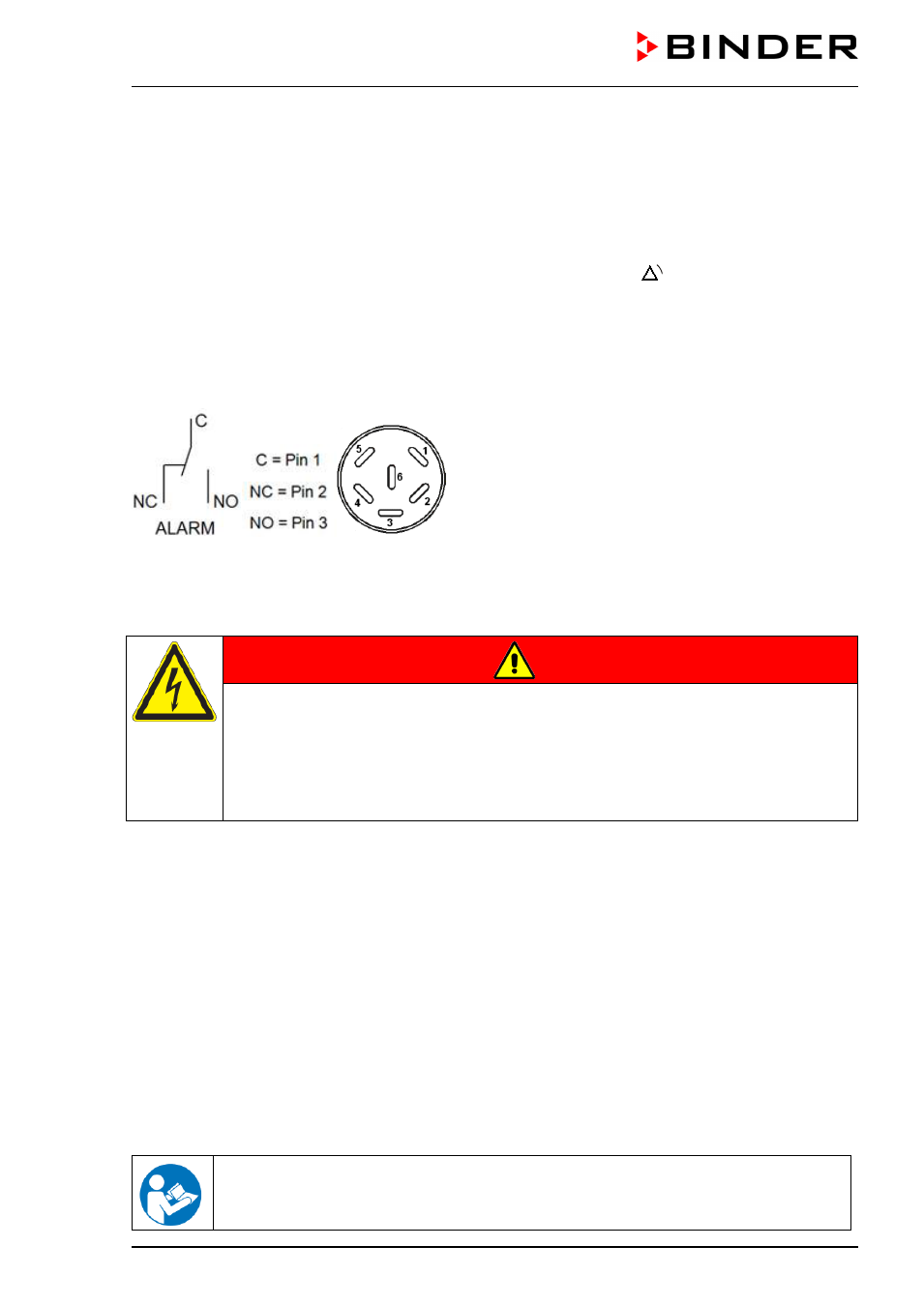

Figure 55: Schéma du contact sans potentiel et
l’affectation des pins de la douille DIN (8)
S’il n’y a pas de signal d’alarme, les broches C et NO ferment le circuit.
En cas d’alarme, les broches C et NC ferment le circuit.
Capacité de charge maximale des contacts de commutation: 24 V AC/DC 2,0A
DANGER
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.

NE PAS dépasser la charge de commutation maximale de 24V AC/DC, 2.0A

NE PAS connecter des appareils à une charge de commutation supérieure.
Le message d’alarme sur l’affichage du régulateur est conservé pendant la transmission d’alarme par le
contact d’alarme sans potentiel. Quand la cause de l’alarme n’existe plus, ou le message d’alarme a été
remis par la touche « EXIT », vous pouvez remettre l'alarme par le contact sans potentiel ensemble avec
message d’alarme sur l’affichage du régulateur.
En cas de panne de secteur, la transmission d’alarme par contacts d’alarme sans potentiel est effectuée
pendant toute la durée de la de panne de secteur. Après le retour du courant, le contact se ferme auto-
matiquement.
Connexion à un monitorage externe d’alarme
Pour une surveillance sûre contre l’interruption de ligne qui va lancer une alarme en cas de rupture de la
connexion entre le congélateur et le monitorage externe d’alarme, vous devez connecter le monitorage
externe d’alarme avec le congélateur par la prise de connexion (8) du contact d’alarme sans potentiel.
Connexion de la boîte GSM BINDER pour alarmes à distance (option)
Avec cette option, vous pouvez transmettre les messages d’alarmes sorties par le contact d’alarme sans
potentiel au réseau mobile et recevoir des messages définis comme un message texte (SMS) aux télé-
phones mobiles.
La connexion et l’opération de la boîte GSM BINDER sont décrits dans le manuel (N° de
réf. 7001-0236) accompagnant la boîte GSM.
