UF V (E2+E2.1) 03/2013 page 23/112
2.2 Boîtier de fermeture avec panneau de commande du régulateur
Côté gauche de l’appareil Vue frontale

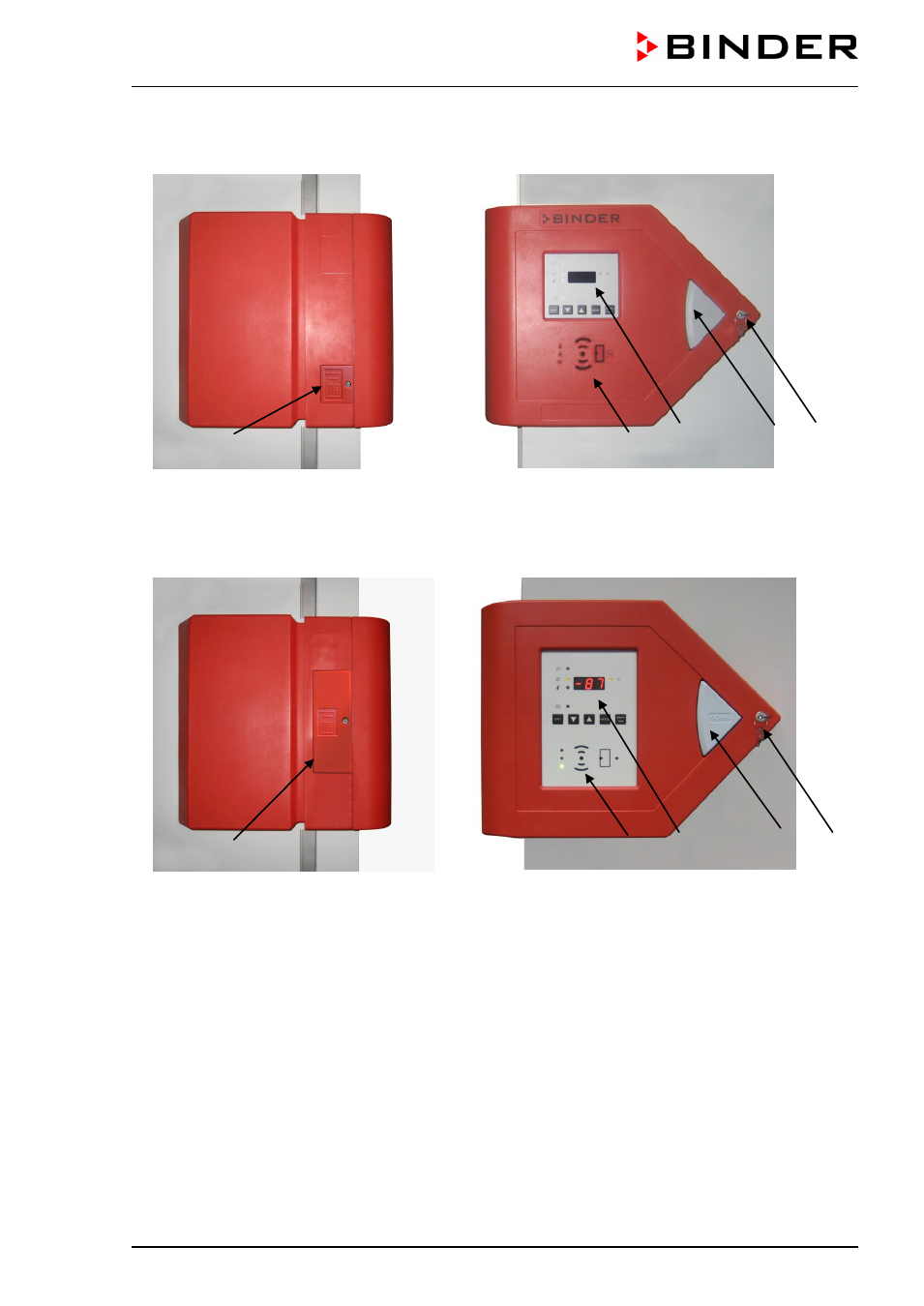

Figure 5: UF V (E2): Boîtier de fermeture avec clapet de déverrouillage d’urgence, panneau de com-
mande du régulateur RP1, contrôle RFID de la fermeture de porte et serrure de porte à clé (option)
Côté gauche de l’appareil Vue frontale
Figure 6: UF V (E2.1): Boîtier de fermeture avec clapet de déverrouillage d’urgence, panneau de com-
mande du régulateur RP1, contrôle RFID de la fermeture de porte et serrure de porte à clé (option)
(1) Clapet de déverrouillage d’urgence
(2) GUARD.CONTROL contrôle RFID de la fermeture de porte (équipement standard pour UF V, op-
tion pour UF V UL, chap. 5.4)
(3) Panneau de commande du régulateur RP1
(4) Bouton-poussoir « OPEN » pour ouvrir la porte
(5) Serrure de porte à clé (option pour UF V UL, chap. 5.3)
(2) (3) (4) (5)
(1)
(2) (3) (4) (5)
(1)
