UF V (E2+E2.1) 03/2013 page 26/112
2.5 Panneau de connexions au dos de l’appareil
(7)
(8)
(9)
(10)
(11)
(12)
(13)

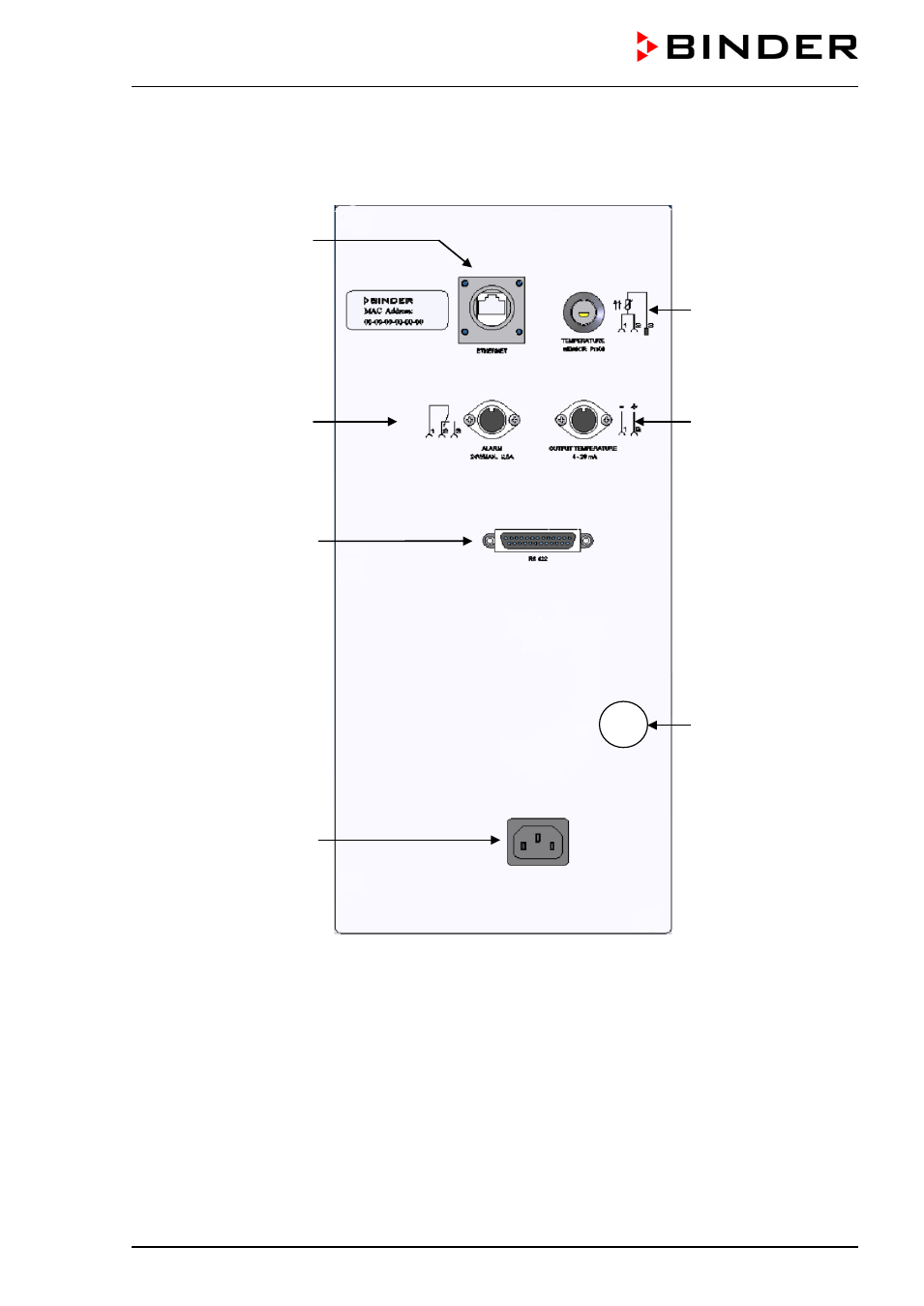

Figure 10: Panneau de connexions au dos du congélateur UF V (E2 / E2.1)
(7) Interface Ethernet (option, chap. 12.1)
(8) Prise de connexion pour contact d’alarme sans potentiel (chap. 10.10)
(9) Interface RS 422
(10) Prise de connexion pour connecteur IEC avec mécanisme de verrouillage
(11) Prise de connexion pour sonde de température Pt 100 additionnelle (option, chap. 12.4)
(12) Prise de connexion pour sortie analogique 4-20 mA (chap. 12.3)
(13) Prise de connexion pour la connexion électrique du refroidissement d’urgence à CO
2
(option, chap.
11)
