12. Enregistrement de données et documentation
12.1 Interface Ethernet (option)
Le congélateur peut être équipé d’option d'une interface Ethernet (7) permettant la communication et la
programmation via l'ordinateur. Vous pouvez y brancher le logiciel de communication APT-COM™ (op-
tion, chap. 12.2) facile à utiliser. L’adresse de l’appareil (réglage dans le menu USER) doit être mis sur
« 1 » (réglage d’usine). L’adresse MAC de l’appareil est indicée en dessous de l’interface Ethernet. Pour
d’autres informations veuillez vous référer au mode d’emploi du logiciel de communication APT-COM™ 3
de BINDER.
L’interface additionnelle RS422 (9) sert uniquement à des objectifs de service et ne doit jamais être con-
necté à un réseau. Elle est marquée accordement.
12.2 Logiciel de communication APT-COM™ 3 DataControlSystem (option)
Par l’interface Ethernet optionnel (7), vous pouvez brancher le logiciel de communication APT-COM™ 3
DataControlSystem de BINDER.
Le système APT-COM™ permet de relier en réseau jusqu'à 30 appareils et de connecter un PC pour leur
surveillance ainsi que pour l'enregistrement et la représentation de données de température. Les valeurs
actuelles de température sont émises dans des intervalles réglables. Le régulateur peut être programmé
graphiquement par l’ordinateur. Le système APT-COM™ permet de brancher jusqu’à 30 appareils. Pour
d’autres informations veuillez vous référer au mode d’emploi du logiciel de communication APT-COM™ 3
de BINDER.
12.3 Sortie analogique pour température
Le congélateur est équipé avec une sortie analogique de 4-20 mA pour la température. Cette sortie peut
être utilisée pour transmettre des informations à des systèmes ou appareils de registration externes.
La douille de raccordement DIN (12) située dans le panneau de connexions au dos du congélateur se
compose comme suit :
Sortie analogique 4-20 mA DC
PIN 1: Température –
PIN 2: Température +
Domaine de température: +40 °C à -100 °C
Une fiche mâle DIN est ajoutée.

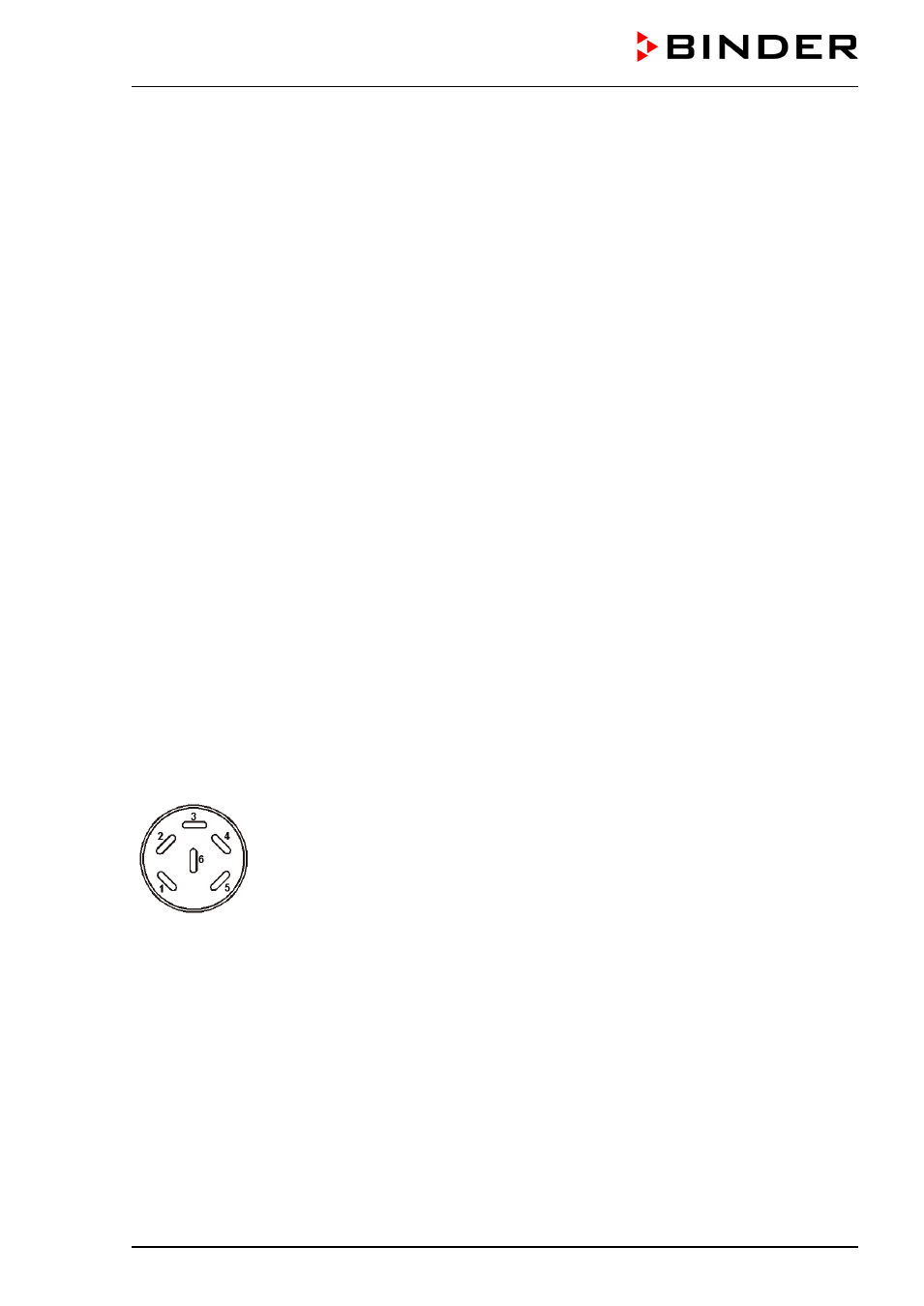

Figure 60: Affectation des pins de la douille DIN (12) pour l’option sortie analogique
