CB (E6) 09/2013 page 98/144
15.5 Sorties analogiques pour température et CO
2
(option)
Par cette option, le appareil est équipé avec des sorties analogues de 4-20 mA pour la température et le
CO
2
. Ces sorties peuvent être utilisées pour transmettre des informations à des systèmes ou appareils de
registration externes.
La douille de raccordement DIN (19) à l’arrière de l’appareil se compose comme suit :
Sortie analogique 4-20 mA DC
PIN 1: Température +
PIN 2: Température -
PIN 3: CO
2
+
PIN 4: CO
2
-
Domaine de CO
2
: 0 vol.-% à 20 vol.-%
Domaine de température: 0 °C à +200 °C
Une fiche mâle DIN est ajoutée.

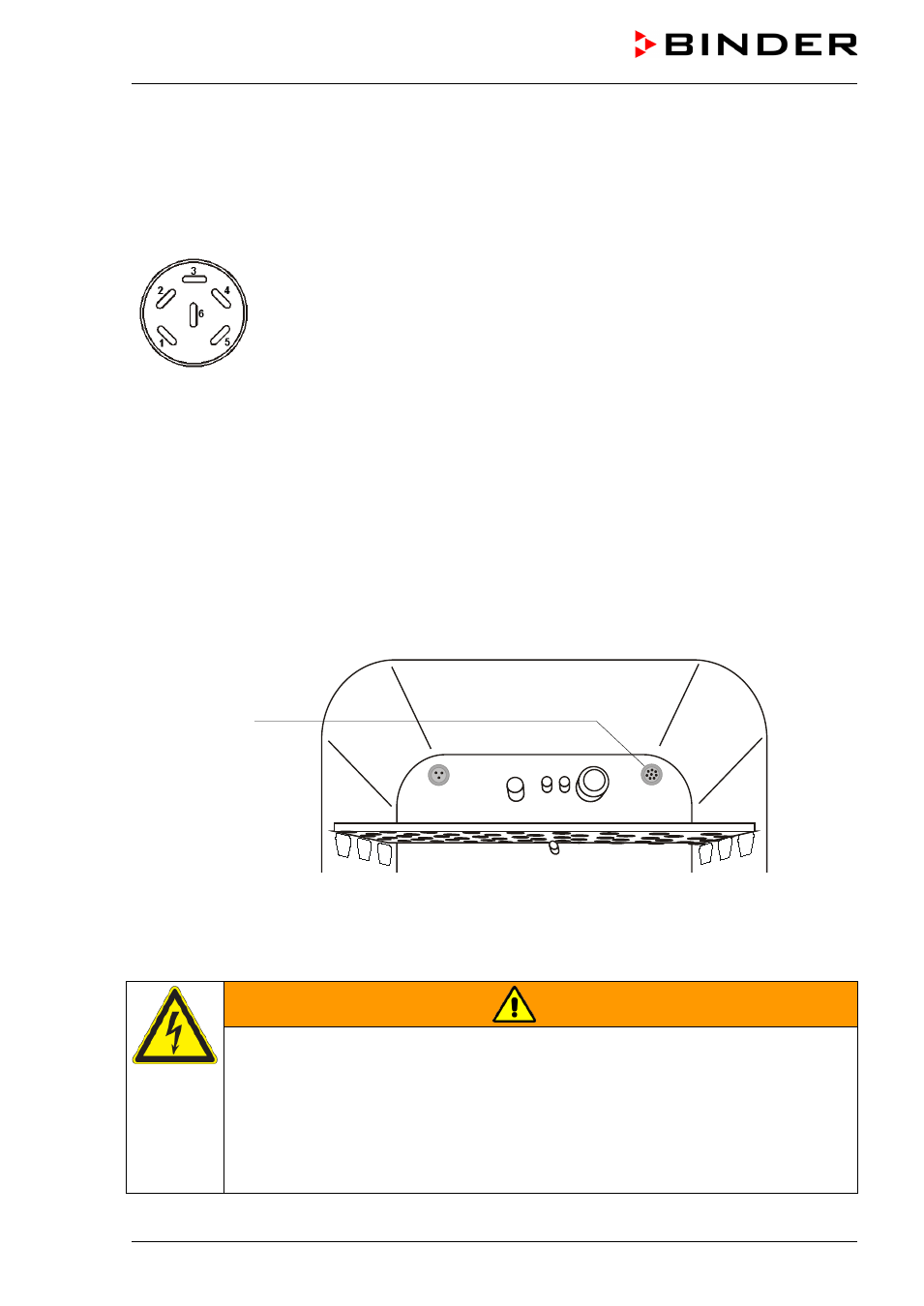

Figure 21: Occupation des pins de la douille de raccordement (19) pour l’option Sorties analogiques
15.6 Port d’accès à très basse tension (option)
Le port d’accès (B) à 8 pôles à très basse tension (TBT) avec une prise femelle Lemo (avec couvercle) et
une prise mâle Lémo permet de connecter deux dispositifs électriques, l'un à l'intérieur et l'autre à l'exté-
rieur de l'incubateur à CO
2
. Il se fait utiliser par exemple pour des dispositifs divisés en une partie de con-
trôle et une partie de fonctionnement tels que les systèmes de roulement et de mixage.
Figure 22: Position du port d’accès à très basse tension
Charge maximale 24 V AC/DC 2 Ampère.
AVERTISSEMENT
Surcharge des contacts.
Endommagement des contacts et de la prise de connexion.
Danger de courant électrique.
Danger de vie.
∅
NE PAS excéder la charge maximale de 24 V AC/DC 2 A.
∅ NE PAS connecter des appareils de courant nominal supérieur à 2 A.
∅ NE PAS connecter des appareils de tension nominale supérieure à 24 V DC.
(B)
