CB (E6) 09/2013

page 35/144


Enlevez le bouchon fileté (b) en le tirant.

Dos de l’appareil

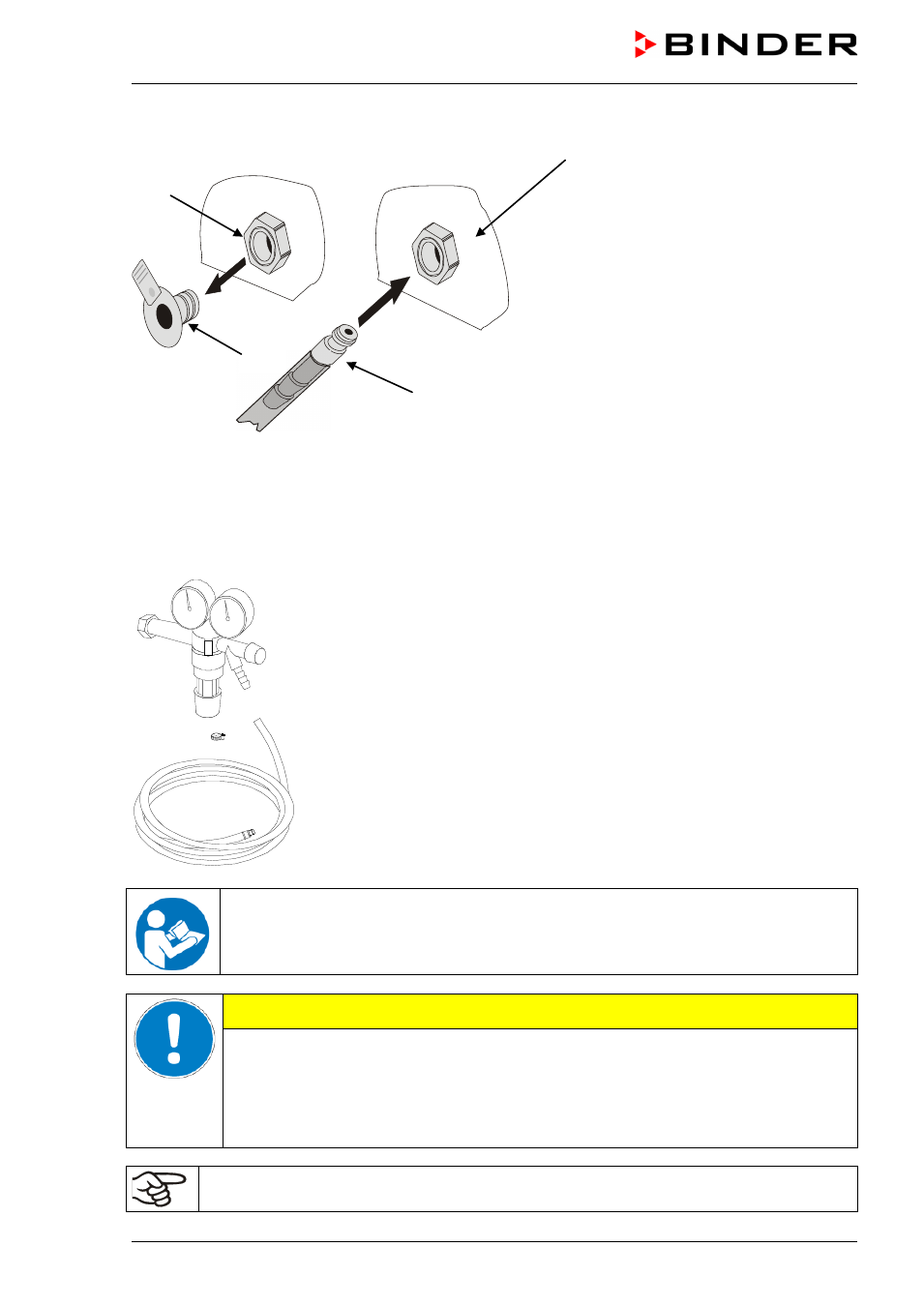

Figure 12: Montage de la connexion des tubes des bouteilles à gaz

Maintenant la douille de raccord (c) peut être introduite dans le raccord de fermeture rapide. Pour le dé-

montage, la douille de raccord peut simplement être tirée du raccord de fermeture rapide.

4.3.5 Kit de connexion pour bouteilles à gaz (option)

Les kits de connexion pour bouteilles à gaz sont disponibles pour les bou-

teilles à CO

2

(réf. 8012-0014), O

2

(réf. 8012-0015) et N

2

(réf. 8012-0016).

Les parts suivants pour la connexion d'une bouteille à gaz à l'incubateur

sont fournis :

Réducteur de pression avec des manomètres pour la pression de la

bouteille (manomètre de haute pression) et la pression de sortie (mano-

mètre de basse pression)

Tube de pression de 5 m avec la douille de raccord préassemblée, pour

le raccord de fermeture rapide

1 collier de serrage pour la connexion du tuyau au réducteur de pression



Figure 13: Kit de connexion pour bouteilles à gaz

La connexion et le réglage des kits de connexion pour bouteilles à gaz sont décrits dans le

manuel 7001-0249 accompagnant chaque kit de connexion.

PRECAUTION

Pression de sortie trop élevée, excédant 2,5 bar.
Endommagement de l’appareil.

La pression de sortie NE doit PAS dépasser la valeur indiquée de 2,5 bar.

Avant de connecter l’appareil, vérifiez la pression de sortie au niveau du réducteur.

Réglez la pression de sortie sur 2,0 bar au-dessus de la pression ambiante.

L’établissement des raccords de gaz doit être fait par du personnel qualifié formé sur la mani-

pulation de CO

2

et familier avec les mesures de sécurité nécessaires.

(a)

(c)

(b)
