CB (E6) 09/2013 page 23/144
2.4 Tableau d’instruments au dos de l’appareil
(1) (2) (3) (6) (4) (5)
(7) (8) (9) (10)

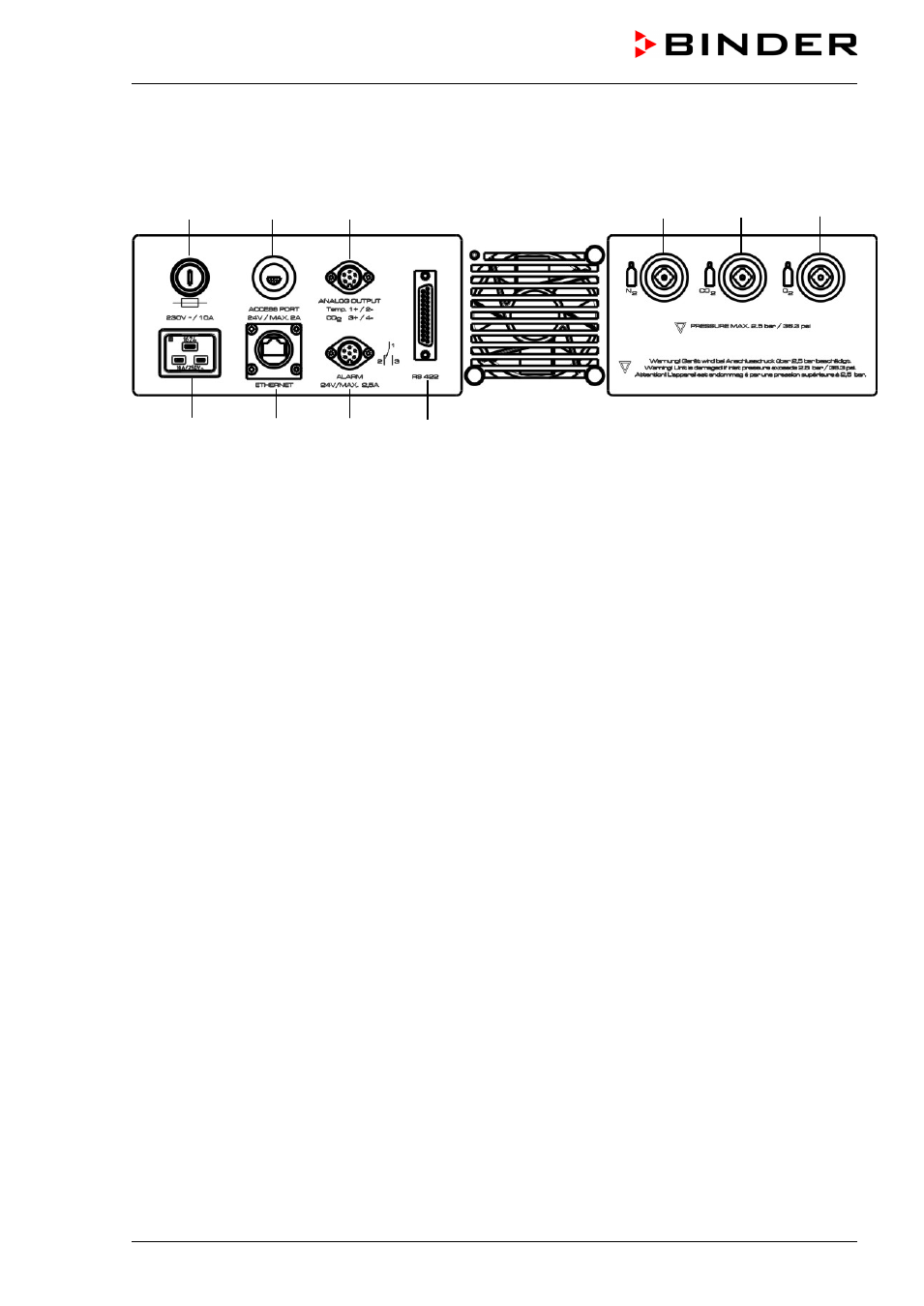

Figure 7: Tableau d’instruments au dos de l’appareil avec réglage d’O
2
et des options
(1)
Fusible de l’appareil
(2) Prise externe du port d’accès à très basse tension (option pour CB 160 / CB 220, chap. 17.6
(3) Prise DIN sorties analogiques 4-20 mA (option, chap. 17.5)
(4) Raccord de fermeture rapide pour CO
2
(5) Raccord de fermeture rapide pour O
2
(app. avec réglage d’O
2
)
(6) Raccord de fermeture rapide pour N
2
(app. avec réglage d’O
2
)
(7) Connecteur IEC
(8) Interface de communication Ethernet
(9) Prise DIN sorties d’alarme sans potentiel
(10) Interface de communication RS 422 (option)
