CB (E6) 09/2013 page 102/144
16.1.2 Mesure directe de CO
2
par des tubes indicateurs chimiques
C'est un test à faire soi-même communément utilisé. Une réaction de la couleur chimique dans un tube
en verre affiche la concentration en CO
2
. Un volume standardisé d'air de l'intérieur de l'incubateur doit
être aspiré à travers ce tube en verre pour obtenir un résultat de test quantitatif. C'est pourquoi il est né-
cessaire d'utiliser une pompe à main avec un volume d'aspiration standardisé.
Procédé (exemple) :
1) Cassez les deux extrémités de ce tube en verre ou retirez les bouchons.
2) Connectez l'extrémité qui indique la valeur supérieure de l'échelle sur l'adaptateur de la pompe ma-
nuelle qui appartient à ce système de test.
3) Connectez l'autre extrémité au port d'accès en silicone de la chambre interne de l'incubateur CB.
4) Prélevez un volume échantillon de la chambre interne en pressant la pompe à fond et en la relâ-
chant.
5) Le volume standardisé est aspiré par le tube en verre et l'indicateur chimique change de couleur à
commencer du côté broché dans la chambre en direction de la pompe manuelle.
6) Plus le CO
2
se trouve dans la chambre plus la réaction chimique causera un changement de couleur
du réacteur chimique.
7) La concentration en CO
2
peut être lue par l'échelle directement imprimée sur le tube en verre ou par
une règle de lecture de référence fournie.
8) Il est nécessaire de corriger le résultat avec la pression ambiante actuelle. La formule nécessaire est
imprimée sur la feuille d'instruction de ces systèmes.
Tout l'équipement nécessaire doit être fourni par un seul fabricant et un seul système de test défini.
Ces systèmes de test ne sont pas très précis. Une précision typique est de 10% de la valeur de la pleine
échelle.
Ce type de système ne doit pas être utilisé pour calibrer les capteurs BINDER.

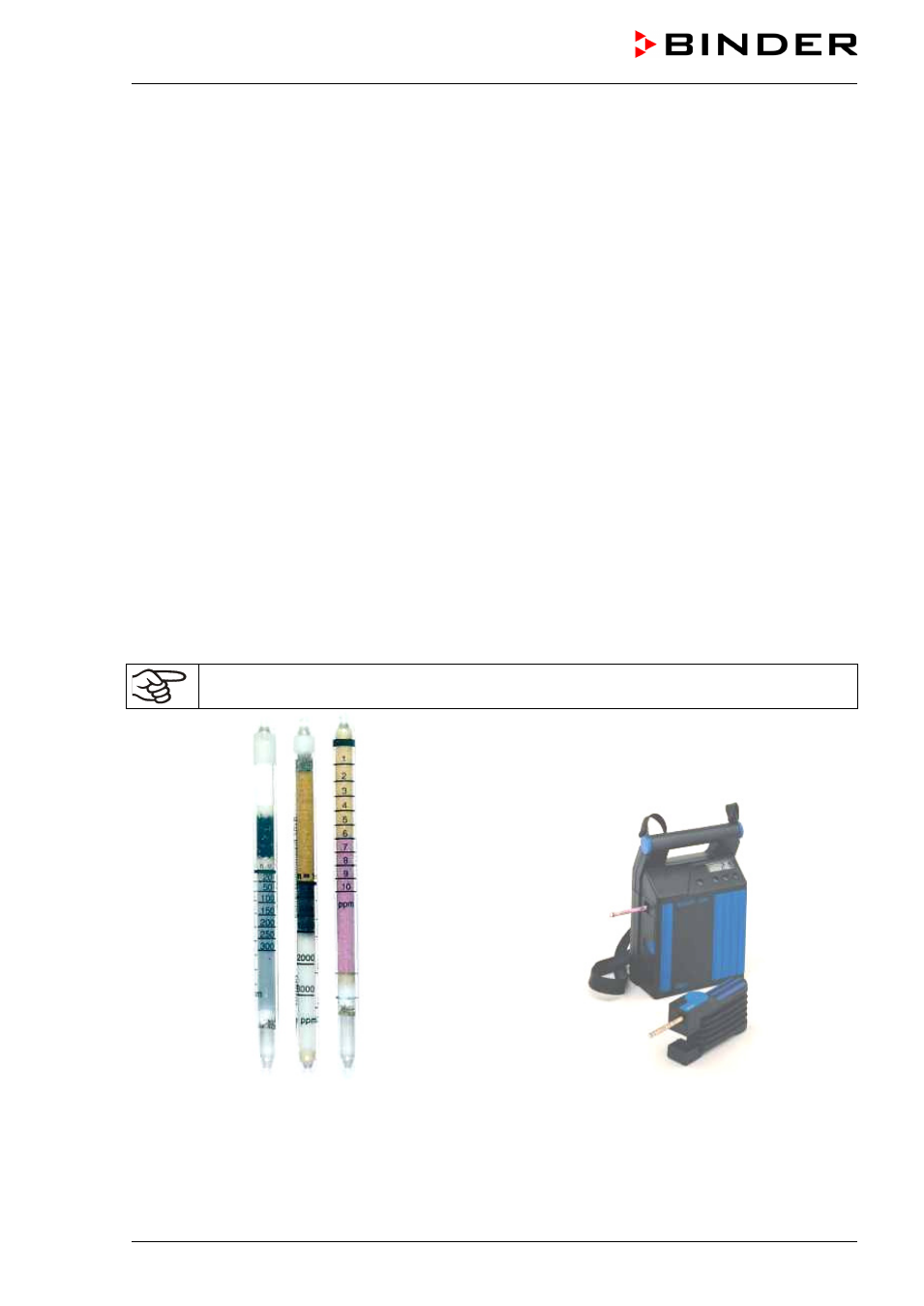

Figure 25: Exemple de tubes indicateurs chi-
miques
Figure 26: Exemple de pompe manuelle (premier
plan) ou électrique (arrière-plan)
