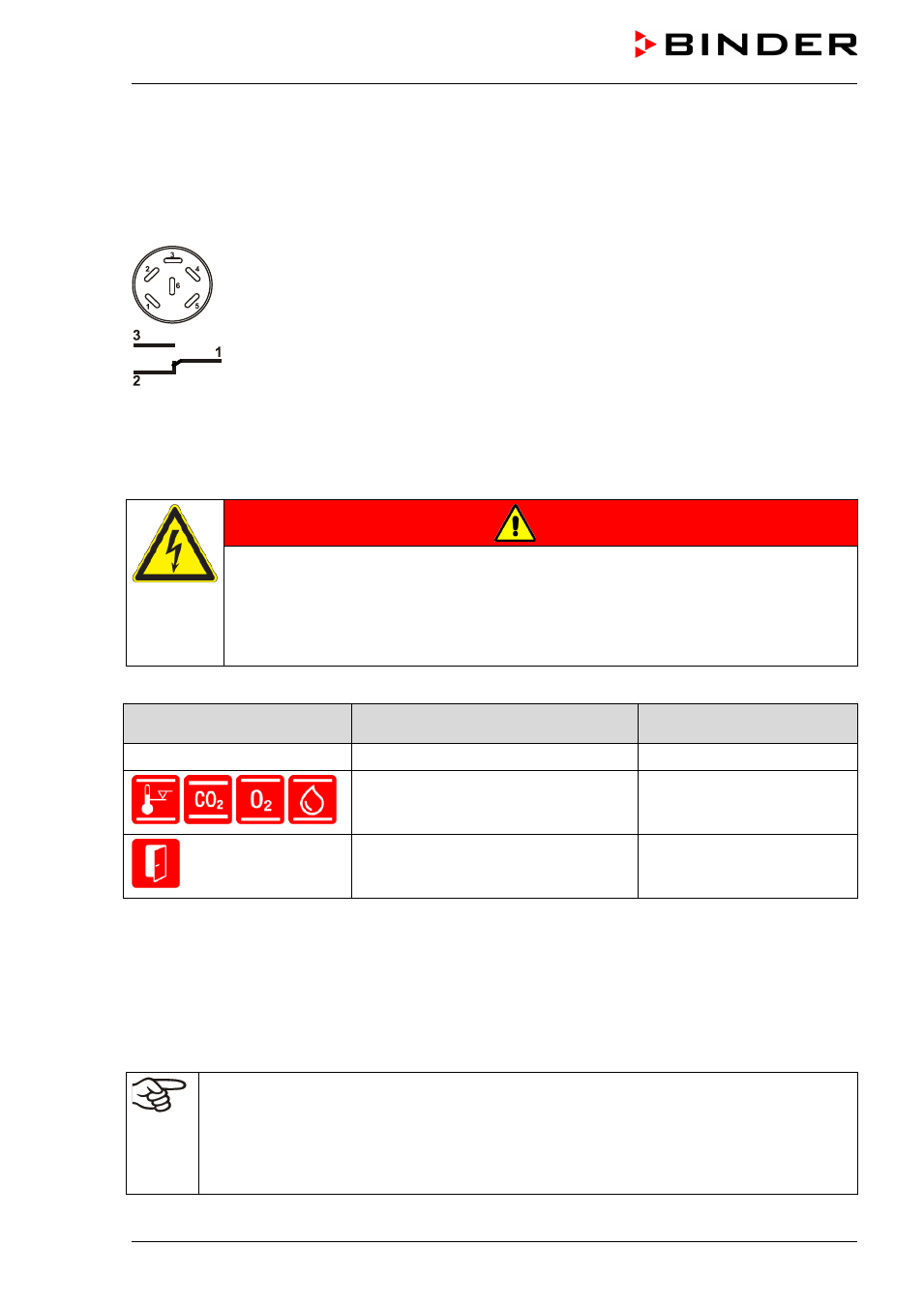

CB (E6) 09/2013 page 86/144
11.6 Sortie d’alarme sans potentiel
Avec cette option, l’appareil est équipé d’une sortie d’alarme sans potentiel par lequel des alarmes peu-
vent être transmises à une installation de monitorage centrale.
La connexion est effectuée par le biais de la douille DIN (9) située au dos de l’appareil. Une fiche mâle
DIN est ajoutée.
Figure 16: Affectation des pins de la douille DIN (9) au dos de l’appareil
ALARME
Pin 1: Pôle, Pin 2: Contact à ouverture, Pin 3: Contact de fermeture
S’il n’y a pas de signal d’alarme, les broches 1 et 3 ferment le circuit.
En cas d’alarme, les broches 1 et 2 ferment le circuit.
Ceci se produit au même temps que le message d’alarme affiché du régulateur.
Capacité de charge maximale des contacts de commutation: 24 V AC/DC 2,5A
DANGER
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.
∅
NE PAS dépasser la charge de commutation maximale de 24V AC/DC, 2.5A
∅ NE PAS connecter des appareils à une charge de commutation supérieure.
Le contact sans potentiel est établi en cas des erreurs suivants:
Icône affiché
Type d’erreur / d’évent lors de l'affi-
chage de l’icône
Commutation du contact
d’alarme
Panne de secteur tout de suite
Alarme de marge de tolérance de tem-
pérature, de CO
2
, d’O
2
(app. avec
réglage d’O
2
) ou d’humidité
10 min après l’alarme
Porte ouverte plus que le temps de
délai défini (chap. 12.4.5, réglage
d’usine: 1 minute)
10 min après à l’ouverture de
la porte
En cas d’une alarme de marge de tolérance dévia ou de l’ouverture des porte, le message d’alarme sur
l’affichage du régulateur est conservé pendant la transmission d’alarme par le contact d’alarme sans po-
tentiel.
Quand la cause de l’anomalie n’existe plus, vous pouvez remettre l'alarme par le contact sans potentiel
ensemble avec message d’alarme sur l’affichage du régulateur par la touche RESET.
En cas de panne de secteur, la transmission d’alarme par contacts d’alarme sans potentiel est effectuée
pendant toute la durée de la de panne de secteur. Après le retour du courant les contacts 1 et 3 se fer-
ment automatiquement.
Avec l’enregistrement de données par le logiciel de communication APT-COM™ 3 DataCon-
trolSystem (option, chap. 17.1) par l’interface Ethernet ou l’interface optionnelle RS422 de
l’incubateur à CO
2
, seulement le message d’alarme est enregistré dans le protocole APT-
COM™

Pour une alerte en cas de dépassements des seuils prédéfinis par l’APT-COM™3, réglez
les limites de tolérance séparément dans la fenêtre de mesure de l’APT-COM™3.
