On recommande l’installation de la canalisation de gaz flexible ou
rigide dans la zone ombrée inférieure. Le point de raccordement
au gaz de la table de cuisson se trouve sur la droite (même
emplacement que le point « J » dans le schéma ci-dessus). La
canalisation de gaz peut être installée d’un côté ou de l’autre de
l’ouverture découpée, à travers le plancher ou à travers le mur.
Consulter les codes locaux concernant l’utilisation des
canalisations de gaz.
Spécifications électriques
Si on utilise un conducteur distinct de liaison à la terre et lorsque
les codes le permettent, il est recommandé qu’un électricien
qualifié vérifie que la liaison à la terre et le calibre des fils sont
conformes aux codes locaux.
En cas de doute quant à la qualité de la liaison à la terre du four,
consulter un électricien qualifié.
Ce four doit être raccordé à un système permanent, métallique de
câblage relié à la terre.
S’assurer que la connexion électrique et le calibre des fils sont
appropriés et conformes au National Electrical Code, aux normes
ANSI/NFPA 70 – dernière édition, ou aux normes CSA C22.1-94,
au Code canadien de l’électricité, Partie 1 et C22.2 N° O-M91 –
dernière édition, et à tous les codes et règlements locaux.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Raccordement électrique
Pour installer le four de façon appropriée, il faut établir le type de
raccords électriques que l’on utilisera et suivre les instructions de
ce document.
� Le four doit être alimenté par une source d’électricité
appropriée (caractéristiques de tension et fréquence
spécifiées sur la plaque signalétique). La plaque signalétique
du numéro de modèle et de série est située sous le panneau
de configuration sur les fours simples et sous le panneau de
configuration sur la cavité supérieure du four sur les fours
doubles. Voir les illustrations suivantes.

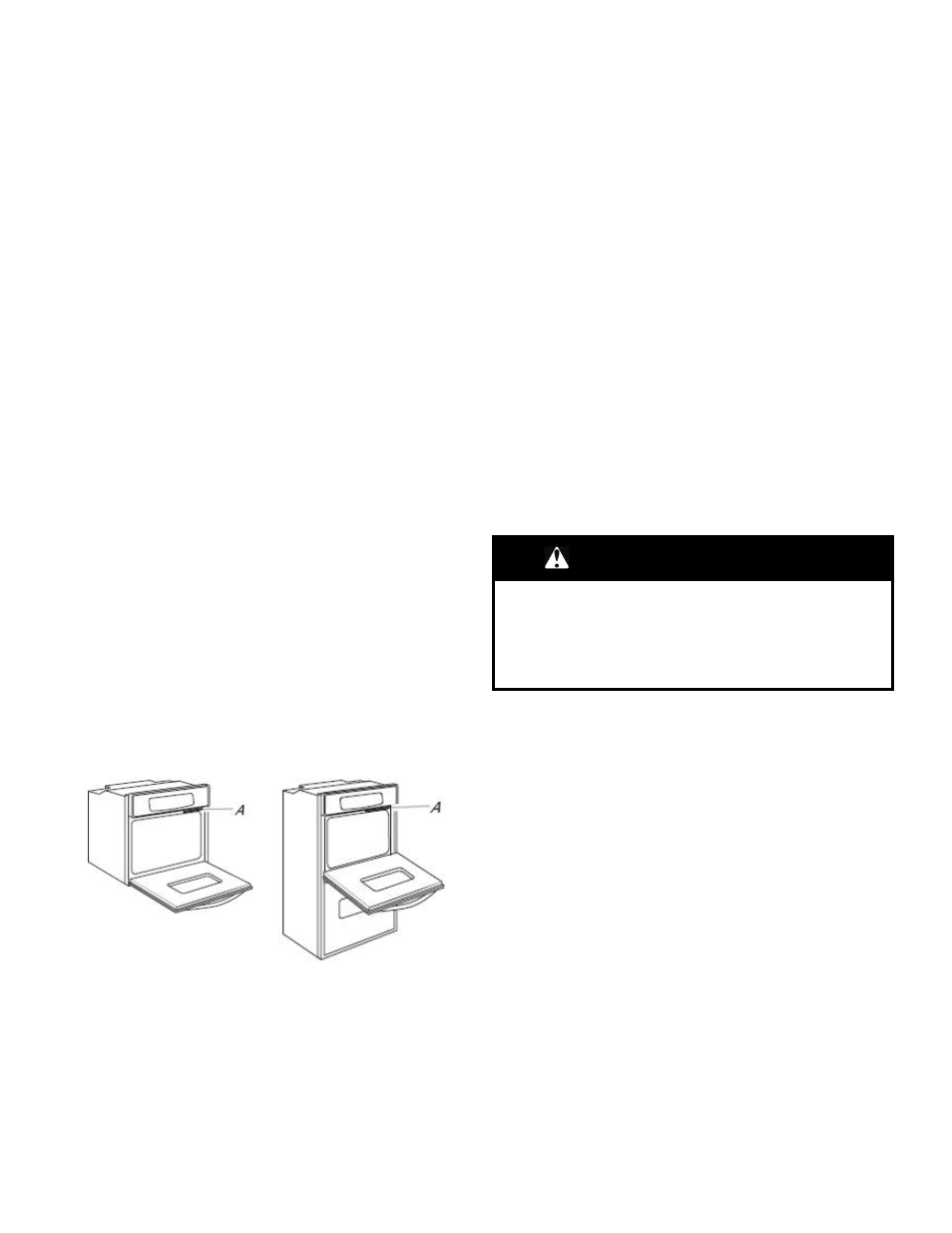

Fours simples
A. Plaque signalétique du numéro
de modèle et de série
Fours doubles
A. Plaque signalétique du numéro
de modèle et de série
� Les modèles à 240 V de 7,3 à 9,6 kW (208 V de 5,4 à
7,4 kW) doivent être alimentés par un circuit indépendant de
40 A. Un modèle à 240 V de 4,8 kW ou moins (208 V de
3,6 kW ou moins) doit être alimenté par un circuit indépendant
de 20 A.
� L’emploi d’un disjoncteur est recommandé.
� Raccorder l’appareil directement au tableau de distribution par
un câble à conducteur de cuivre et gaine métallique flexible ou
gaine non métallique (avec conducteur de liaison à la terre).
Voir la section « Raccordement électrique ».
� Le câble flexible du four doit être connecté directement dans le
boîtier de connexion.
� Installer un fusible aux deux extrémités de la ligne.
� Ne pas couper le conduit. La longueur du conduit fourni est
destinée à faciliter l’entretien/le dépannage éventuel du four.
� L’installateur doit fournir un connecteur de conduit
(homologation UL ou CSA).
� Si le domicile possède un câblage en aluminium, suivre la
procédure ci-dessous :
Connecter le câblage en aluminium en utilisant des capuchons
ou des outils spécialement conçus et homologués UL pour
raccorder le cuivre à l’aluminium.
Suivre la procédure recommandée par le fabricant de
connecteurs électriques. Les raccordements aluminium/cuivre
doivent satisfaire aux prescriptions des codes locaux et de
l’industrie, et être conformes aux pratiques de câblage
reconnues.
INSTALLATIONS
Préparer le four encastré
1. Choisir l’emplacement final pour l’installation du four. Éviter de
percer ou de sectionner le câblage du domicile pendant
l’installation.
AVERTISSEMENT
Risque de poids excessif
Utiliser deux personnes ou plus pour déplacer et installer
l’appareil.
Le non-respect de cette instruction peut causer une
blessure au dos ou d’autres blessures.
2. Pour éviter d’endommager le plancher, placer le four sur une
feuille de carton avant l’installation. Pour soulever l’appareil,
ne pas prendre prise sur la poignée ou sur une autre partie de
l’avant du châssis.
3. Enlever les matériaux d’emballage et les rubans adhésifs du
four. S’assurer de bien conserver les cornières de protection
et autres matériaux pouvant être requis pour l’installation.
4. Enlever le matériel à l’intérieur du sachet de documentation.
5. Retirer et mettre de côté les grilles, accessoires et autres
pièces qui se trouvent à l’intérieur du four.
6. Approcher le four et la feuille de carton de l’emplacement final
du four.
