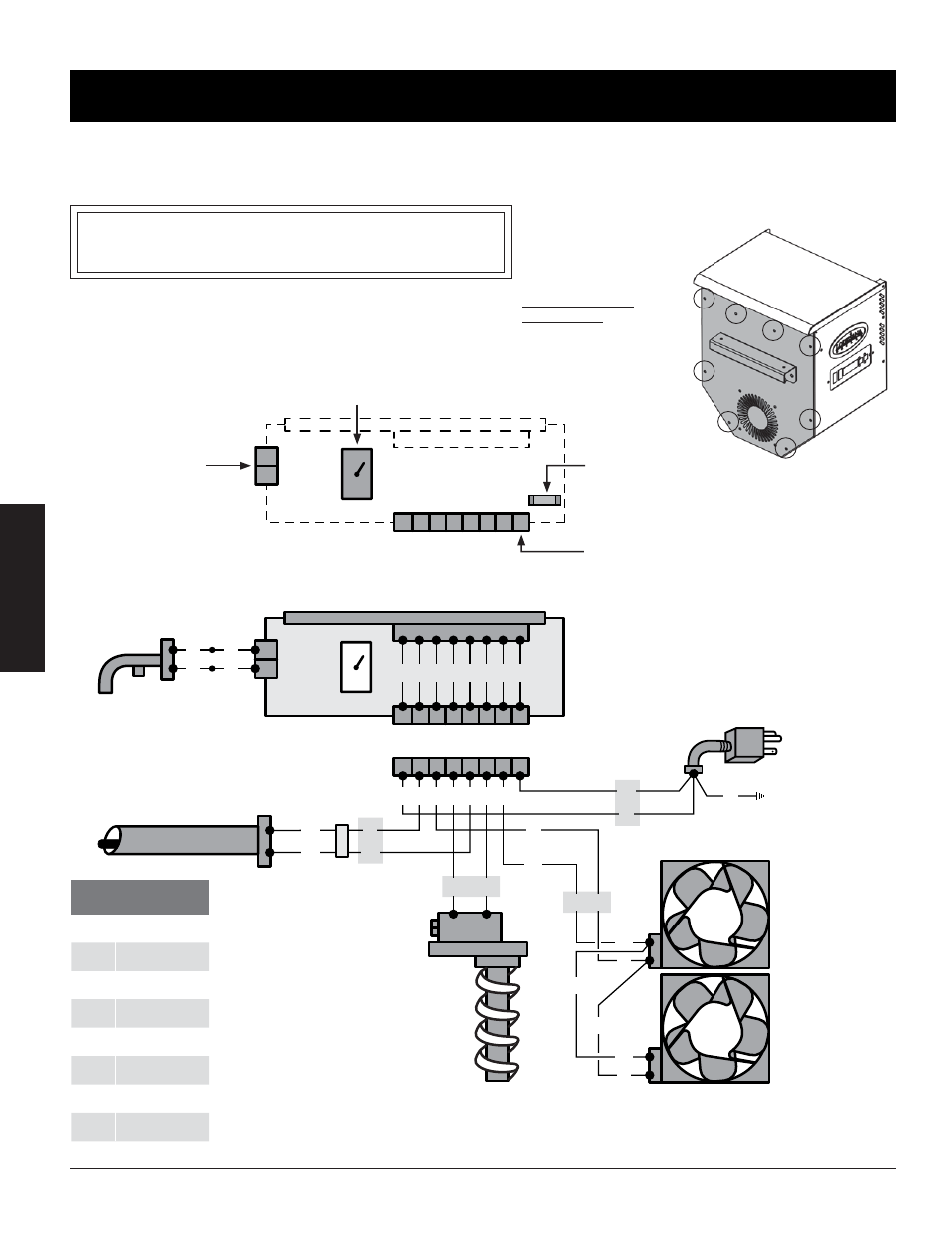

DIAGRAMME DES FILS ÉLECTRIQUES
Le système du centre de commande numérique est un matériel technologique hautement sophistiqué et de grande valeur. Pour
une protection contre les surtensions et les courts-circuits électriques, consultez le schéma de fil ci-dessous pour vous assurer
que votre source d’alimentation est suffisante pour le fonctionnement de l’appareil.
EXIGENCES ÉLECTRIQUES LG
110-120V, 60 HZ, 375 W, FICHE À 3 BROCHES AVEC MISE À LA TERRE
REMARQUE : Les composants électriques, passés par les tests de sécurité des produits et les
services de certification, sont conformes avec une tolérance de test de ± 5 à 10%.
PANNEAU D’ACCÈS
DE LA TRÉMIE
LOCALISEZ ET ENLEVEZ
LES HUIT VIS SITUÉES SUR
LE CÔTÉ DE LA TRÉMIE
POUR ACCÉDER AUX
COMPOSANTES ÉLECTRIQUES.
°F
°C
G
W
W
W
W
W
W
W
W
Y
W
Y
R
R
K
W W
W
W
Y
B
R
K
W
K
N
N
S
S
B
B
W
B
W
B
W
B
B
ASSEMBLAGE ALLUMEUR
/ CARTOUCHE CHAUFFANTE HD
300 W, 120V, 9,5 MM X 127 MM (0,375 PO X 5 PO)
VENTILATEUR DE COMBUSTION ET REFROIDISSEMENT
115V, 50/60HZ, CFM110, PHASE 1
CORDON D’ALIMENTATION AVEC
MISE À LA TERRE
VW-1, 105°C/221°F,
18-3 STANDARD CSA
SYSTÈME D’ALIMENTATION
DE LA VIS D’ALIMENTATION
MOTEUR 2 T/M 115 V,
50/60 HZ, 30 W
BOÎTIER DE RACCORDEMENT
(8 BROCHES)
TERRE
CENTRE DE COMMANDE NUMÉRIQUE
SONDE DU GRIL
COMMUTATEUR DE RÉGLAGE
DES TEMPÉRATURES
CONNECTEURS
DE LA SONDE
DU GRIL
FUSIBLE RAPIDE
BOÎTIER DE RACCORDEMENT
DES FAISCEAUX DE CÂBLAGE
°F
°C
INDICE
W
BLANC
Y
JAUNE
B
BLEU
R
ROUGE
K
NOIR
N
BRUN
S
ARGENTE
G
VERT
