POÊLE À GRANULÉS DE BOIS (PELLETS) Chapitre 7
MANUEL D'INSTALLATION ET D'EMPLOI page 65
Schémas électriques et piéces détachées Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

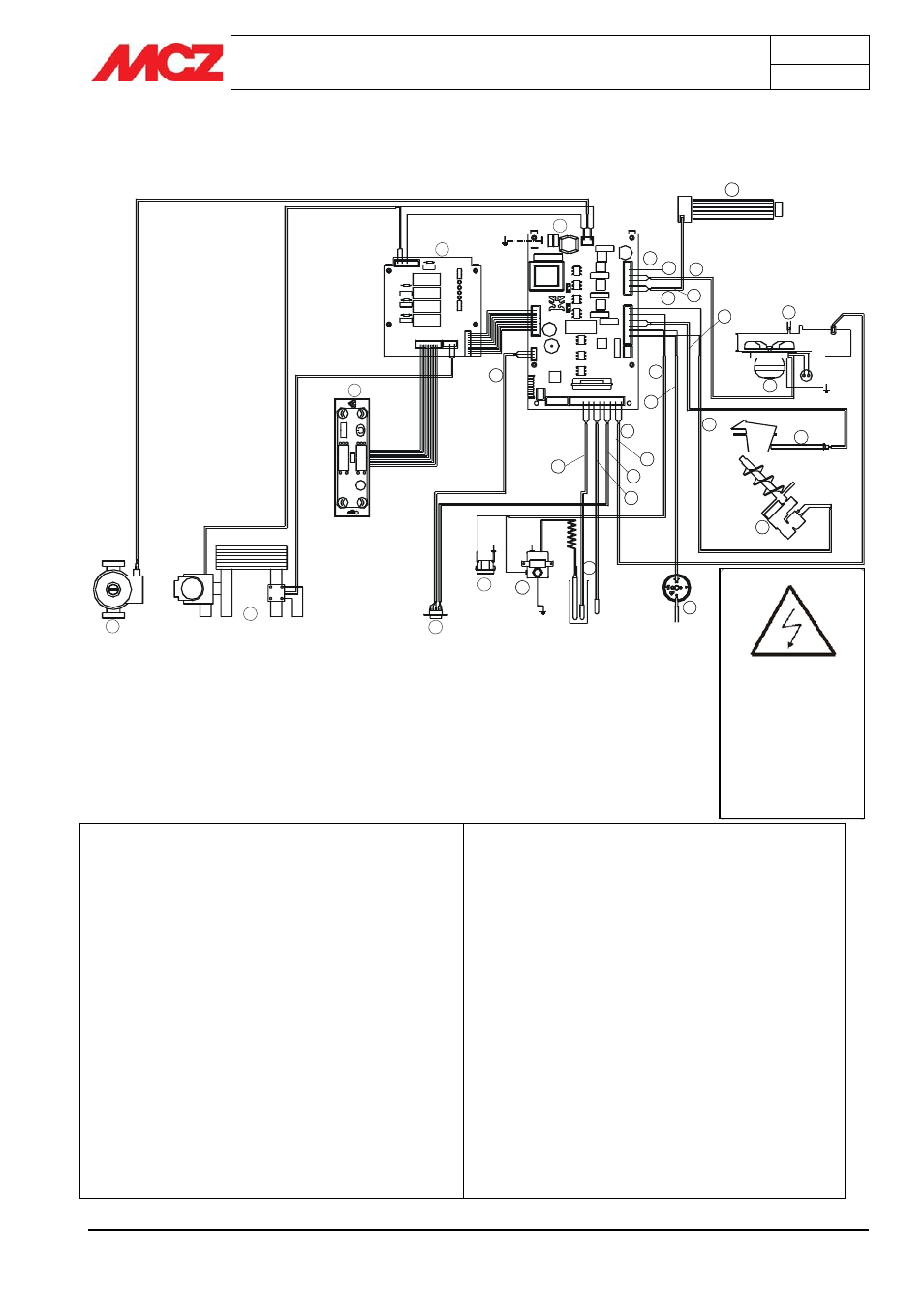

7.2. SCHÉMA ÉLECTRIQUE POLAR-NOVA-ATHOS POWER Hydro AVEC KIT EAU
SANITAIRE
1
5
4
2
17
16
13
15
11
12
13
14
16
24 25
23
26
27
3
10
8
6
7
18
19
20
21
22
9
28
1. CARTE SERVICES
2. CARTE MÈRE
3. VENTILATEUR AIR CHAUD
4. PROGRAMMATION
5. PUPITRE
6. NEUTRE
7. 230V CA
8. PHASE
9. VENTILATEUR FUMÉES
10. ÉCHANGEUR
11. SONDE FUMÉES
12. VENTILATEUR FUMÉES
13. BOUGIE
14. MOTORÉDUCTEUR
15. VIS SANS FIN
16. PRESSOSTAT
17. DISPOSITIF DE SÉCURITÉ À
RÉARMEMENT PELLETS
18. SONDE FUMÉES ROUGE +
19. BLEU -
20. THERMOSTAT EXTERNE
21. SONDE D'AMBIANCE
22. SONDE H2O
23. SONDES DE TEMPÉRATURE
24. THERMOSTAT À BULBE
25. KLIXON
26. CONNECTEUR SÉRIEL
27. KIT EAU SANITAIRE
28. POMPE
Câbles electriques
sous tension
Débrancher le
cordon
d’alimentation
230V avant
d’effectuer toute
opération sur les
