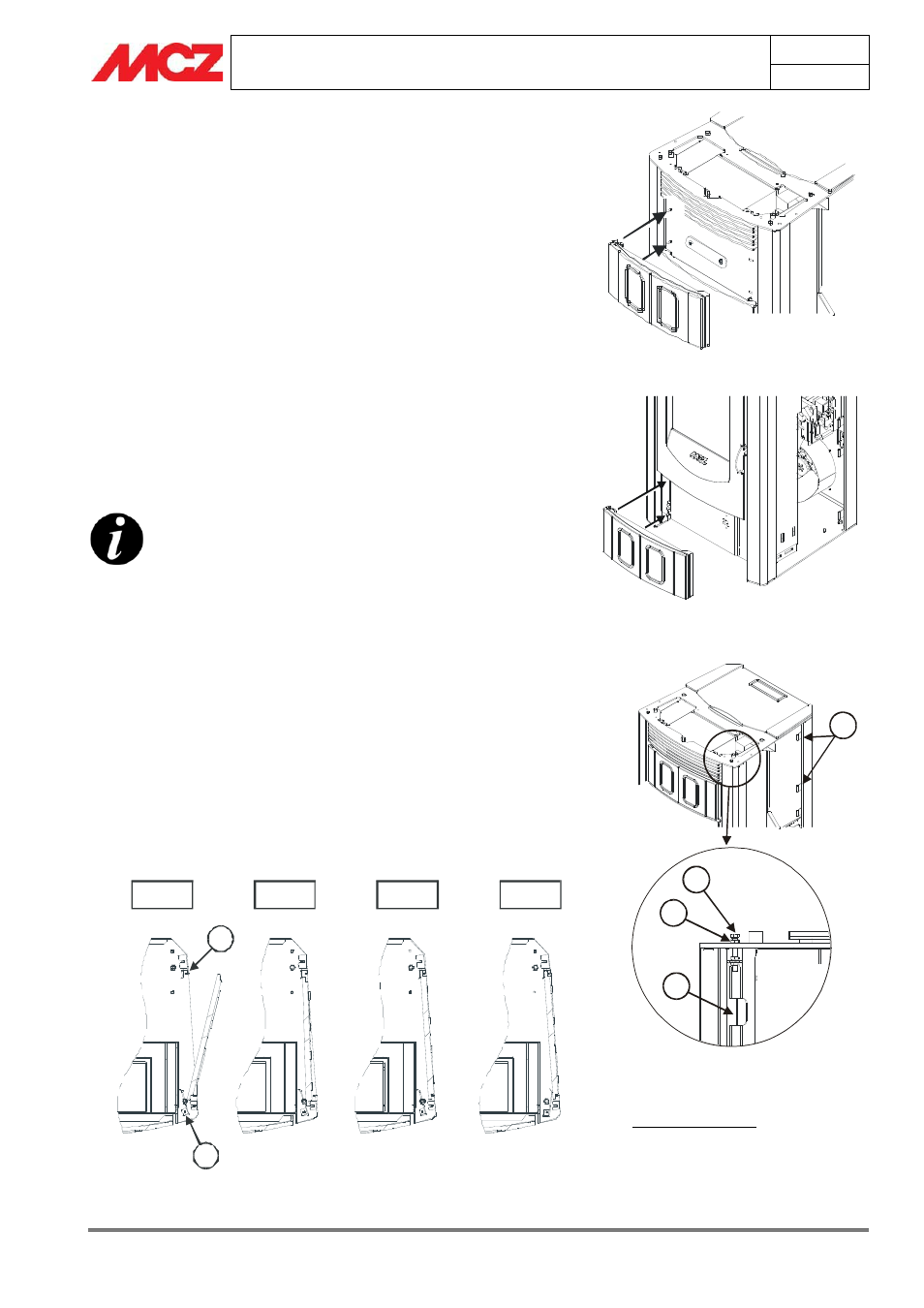

POÊLE À GRANULÉS DE BOIS (PELLETS) Chapitre 3
MANUEL D'INSTALLATION ET D'EMPLOI page 23
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
K
L
H
G
3.3. MONTAGE DE L'HABILLAGE EN CÉRAMIQUE
POUR POLAR ET NOVA.
3.3.1. Montage du panneau supérieur :
Enlever les deux écrous prémontés sur la partie supérieure de la structure.
Prendre le panneau supérieur, ouvrir la charnière et la monter en utilisant
les deux vis soudées à la structure, laissées précédemment sans écrous.
Contrôler l'alignement du panneau et serrer les écrous
Figure 3.
3.3.2. Montage du panneau inférieur
Enlever les deux écrous prémontés sur la partie inférieure du cadre à
côté de la porte du compartiment pour cendres. Prendre le panneau
inférieur, ouvrir la charnière et la monter en utilisant les deux vis
soudées à la structure, laissées précédemment sans écrous. Contrôler
l'alignement du panneau et serrer les écrous.
Figure 4
3.3.3. Montage des carreaux latéraux
LE MONTAGE DES CARREAUX DOIT TOUJOURS
COMMENCER PAR LE BAS.
1. Tourner la vis K de façon à amener la tige H en contact avec la
structure. Figure 5 - phase 1
2. Appliquer le carreau d'abord du côté de la tige H et
successivement enfiler la partie opposée dans le logement
prévu à cet effet sur les crochets fixes G.
Figure 6 - phase 1
3. Tourner le carreau vers l'extérieur du poêle de façon à ce que le
bord avant resté libre aille s'appuyer sur le montant.
Figure 6 -
phase 2
4. Répéter les points 1-2-3 pour tous les carreaux du côté. Figure
6 - phase 3
5. Tourner la vis K de façon à ce que la tige H raccordée pousse les
carreaux vers le montant. À l'aide d'une autre clé, serrer l'écrou L
pour bloquer de façon permanente le système.
Figure 6 - phase 4
6. Répéter les opérations décrites sur l'autre côté.
Phase 1
H
G
Phase 2 Phase 3 Phase 4
Légende Figures 5 et 6
G - Crochets fixes arrière.
H - Tige de blocage avant
L - Écrou de blocage
K - Vis de blocage
Figure 3 – Montage du panneau frontal supérieur
Figure 4 – Montage du panneau frontal inférieur
Figure 5 – Vue de côté du système de fixation
des carreaux en c éramique latéraux
Figure 6 – Vue de haut du système de fixation
des carreaux en céramique latéraux
