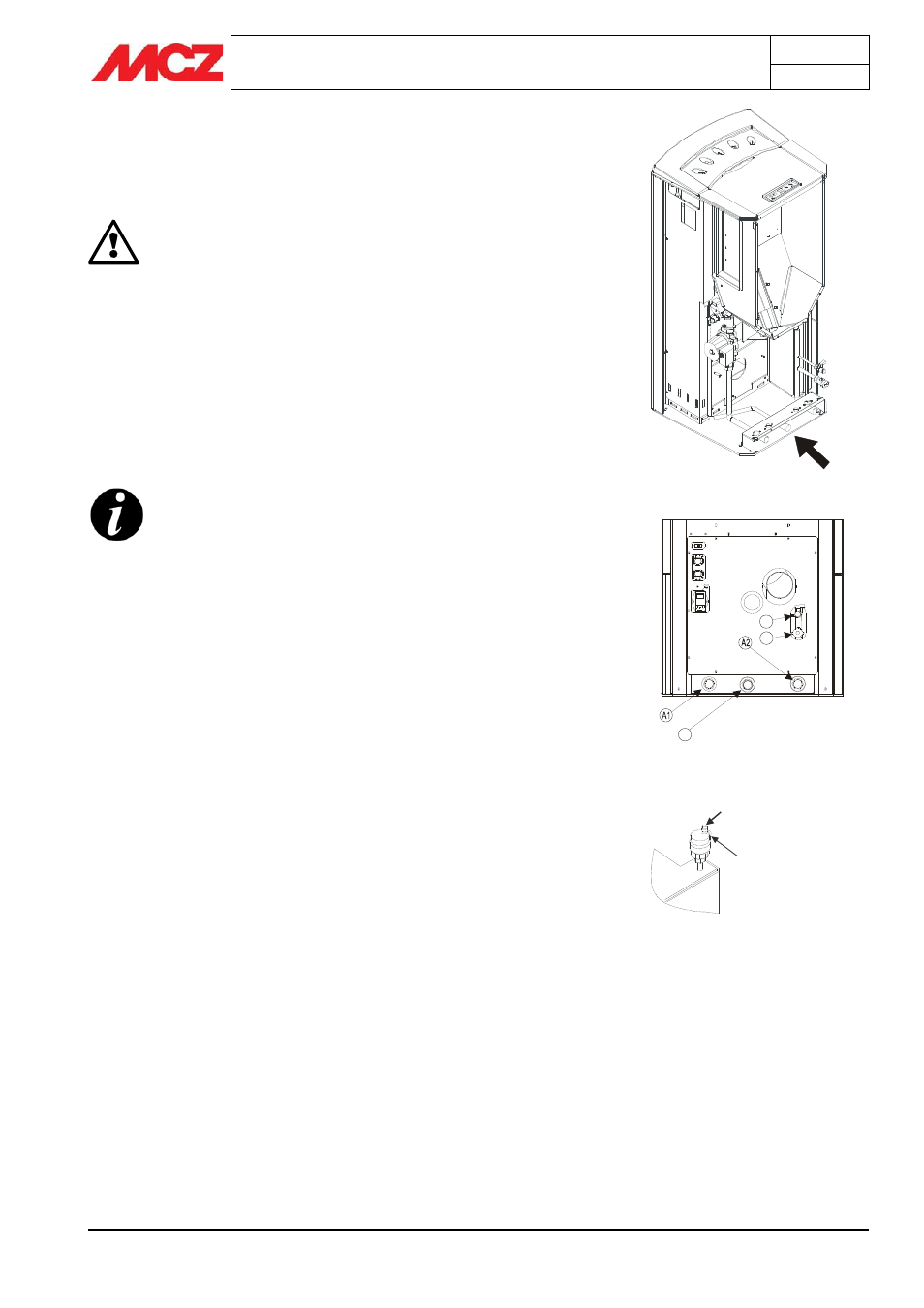

POÊLE À GRANULÉS DE BOIS (PELLETS) Chapitre 3
MANUEL D'INSTALLATION ET D'EMPLOI page 27
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
Bouchon gris
desserré d’1 tour
Bouchon rouge
bloqué
3.4.1. Raccordement à l'installation
Effectuer les raccordements aux raccords correspondants illustrés sur le
schéma de la page précédente en faisant attention à éviter les tensions
dans les tuyaux et les sous-dimensionnements.
IMPORTANT !!!
IL EST VIVEMENT CONSEILLÉ DE LAVER TOUTE
L'INSTALLATION AVANT DE LA RACCODER AFIN
D'ÉLIMINER LES RÉSIDUS ET LES DÉPÔTS.
Installer toujours en amont du poêle des rideaux
d'interception afin d'isoler l'installation hydrique au
cas où il serait nécessaire de le bouger ou de le
déplacer, pour effectuer l'entretien ordinaire et/ou
extraordinaire.
Raccorder le poêle en utilisant des tuyaux flexibles
pour ne pas bloquer le poêle et pour permettre de
petits déplacements.
Le tuyau d'évacuation de la pression doit être
raccordé provisoirement à une carafe ou un
entonnoir pour éviter, en cas de surpressions, que
l'eau ne déborde et ne mouille structure et sol.
3.4.2. Remplissage de l'installation
Pour effectuer le remplissage de l'installation, le poêle est doté d'un
robinet (D), avec soupape de non retour, pour le chargement manuel de
l'installation de chauffage. Lors de cette opération, l'échappement
automatique présent en haut à gauche du corps de la chaudière (Sous le
dessus en céramique) garantit la purge de l'air présent dans le circuit.
Afin de permettre à la vanne de purger l'air, desserrer d'un tour le
bouchon gris et laisser bloqué le bouchon rouge
(voir figure)
La pression de chargement de l'installation À FROID doit être de
1 bar.
Si durant le fonctionnement, la pression de l'installation descend (à
cause de l'évaporation des gaz dissous dans l'eau) à des valeurs
inférieures au minimum indiqué ci-dessus, l'utilisateur devra, en
agissant sur le robinet de chargement pour la ramener à la valeur
initiale.
Pour un bon fonctionnement du poêle À CHAUD, la pression dans la
chaudière doit être de 1.5 bar.
Pour contrôler la pression de l’installation, installer en aval du
robinet (D) un manomètre avec échelle 0-5 bar (opération
incombant à l’installateur).
À la fin de l'opération de remplissage, refermer toujours le robinet.
3.4.3. Caractéristiques de l'eau
Les caractéristiques de l'eau de remplissage de l'installation sont très
importantes pour éviter que ne se déposent des sels minéraux et ne se
créent des incrustations le long des tuyaux, à l'intérieur de la chaudière
et dans les échangeurs (surtout celui à plaques pour le chauffage de
l'eau sanitaire - voir chapitre 4.13)
Nous vous invitons donc à CONSULTER VOTRE PLOMBIER DE
CONFIANCE À PROPOS DE :
Soupape d'échappement sous le dessus en
majolique
Tuyau d'évacuation pression (3 bar)
Robinet de chargement (D)
C
D
E
