POÊLE À GRANULÉS DE BOIS (PELLETS) Chapitre 2
MANUEL D'INSTALLATION ET D'EMPLOI page 14
Notions théoriques pour l’installation Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
2.5. RACCORDEMENT AU TUYAU DE SORTIE DE FUMÉES
Pendant la réalisation de l'ouverture pour le passage du tuyau
d’évacuation des fumées, il faudra nécessairement tenir compte de
l’éventuelle présence de matériaux inflammables. Si l’ouverture est
pratiquée dans une paroi en bois ou réalisée avec un matériau
thermolabile, l’INSTALLATEUR DEVRA d’abord utiliser le raccord mural
prévu à cet effet (Ø 13 cm minimum) puis isoler de façon adéquate le
tuyau du poêle qui traverse cette paroi, en utilisant des matériaux isolants
appropriés (ép. 1.3 — 5 cm ayant une conductibilité thermique de 0.07
W/m°K min.).
Ceci est également valable au cas où le tube du poêle aurait des tronçons
verticaux ou horizontaux toujours à proximité (min. 20 cm) de la paroi
thermolabile.
Comme solution alternative, il est conseillé d’utiliser un tuyau industriel calorifugé
que vous pourrez utiliser également à l’extérieur pour éviter les condensations.
La chambre de combustion fonctionne en dépression. Le conduit de
sortie de fumées sera en dépression à condition qu'il soit raccordé à un
conduit de fumée efficace comme déjà prescrit.
N’utiliser que des tuyaux et des raccords munis de
joints garantissant une étanchéité absolue.
Toutes les traversées du conduit de fumée doivent être
équipés d’une trappe de visite amovible permettant
d’effectuer un nettoyage périodique de l’intérieur (raccord
en “T” avec trappe de visite).
Installer le poêle en tenant compte de toutes les prescriptions et de
tous les avertissements formulés jusqu'ici.
IMPORTANT !
Tout changement de direction à 90° du conduit
d’évacuation des fumées doit être réalisé avec des
raccords en “T” spéciaux, équipés de trappe de
visite. (Voir chap. “Accessoires pour poêle à granulés
de bois”).
Il est formellement interdit d’appliquer une grille à
l’extrémité du tuyau d’évacuation car celle-ci
pourrait altérer le bon fonctionnement de votre
poêle.
POUR LE RACCORDEMENT AU CONDUIT DE FUMÉE,
NE PAS UTILISER PLUS DE 2-3 m DE TUYAU
HORIZONTAL ET NE PAS EMPLOYER PLUS DE 3
COUDES A 90°.
NOUS VOUS CONSEILLONS EN OUTRE DE NE PAS
DÉPASSER 6 m LINÉAIRES DE TUYAU DE Ø 80 mm
LES PRODUITS DE LA COMBUSTION DOIVENT ÊTRE
ÉVACUÉS DIRECTEMENT SUR LE TOIT ET LE
CONDUIT DE FUMÉE DOIT RESPECTER LES
CARACTÉRISTIQUES SPÉCIFIQUES PRÉVUES PAR LA
LOI ET PAR LES NORMES EN VIGUEUR (UNI 10683)

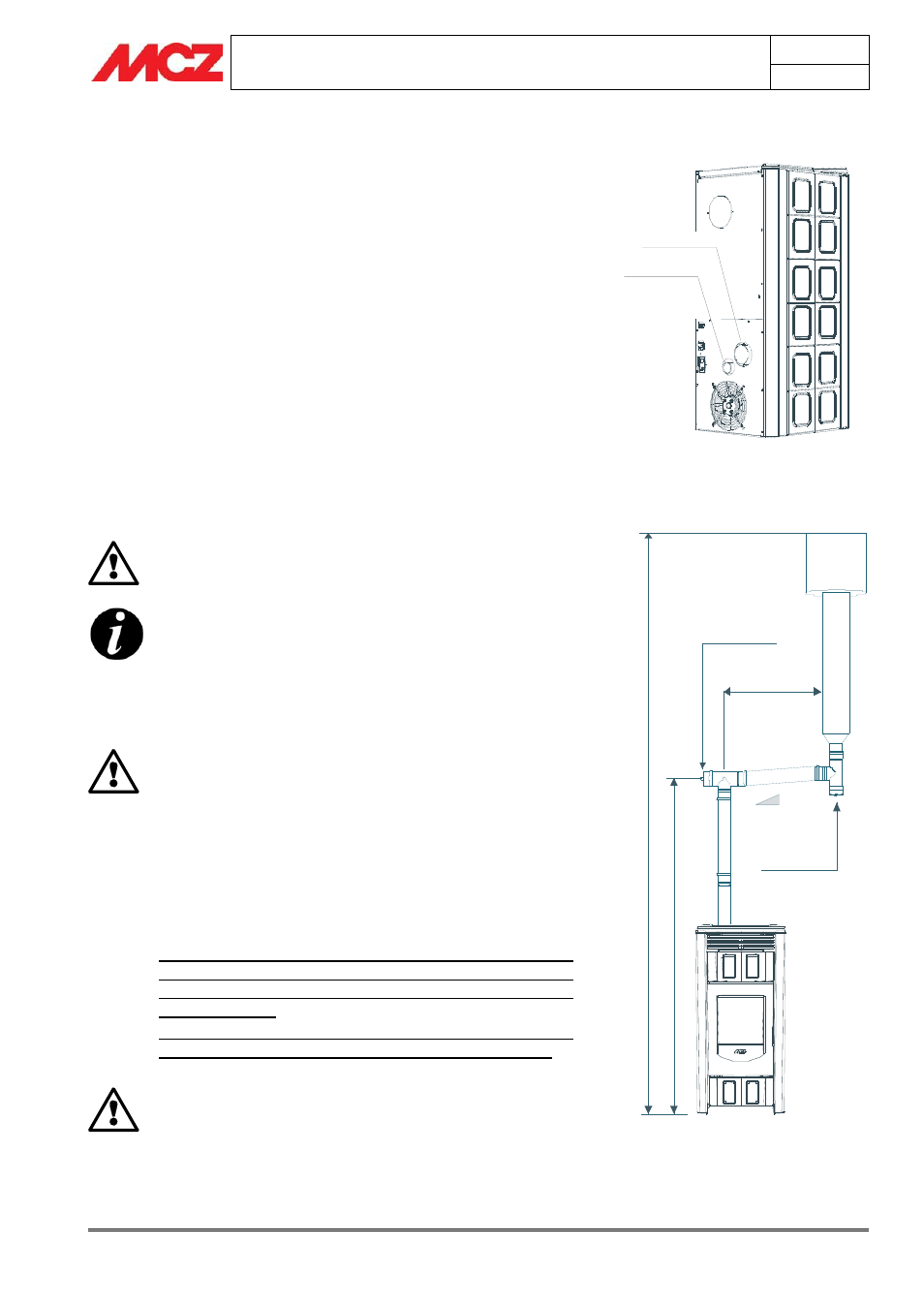

Figure 7 - Arrière du poêle POLAR /NOVA
Figure 8 - Exemple d’installation du poêle POLAR
/NOVA
Air comburant
Sortie fumée
Trappe de
visite
Trappe de
visite
1
.5
-
2
m
m
in
im
u
m
H
a
u
te
ru
r
su
p
é
ri
e
u
re
à
4
m
3-5 %
2 - 3 mt. MAX
