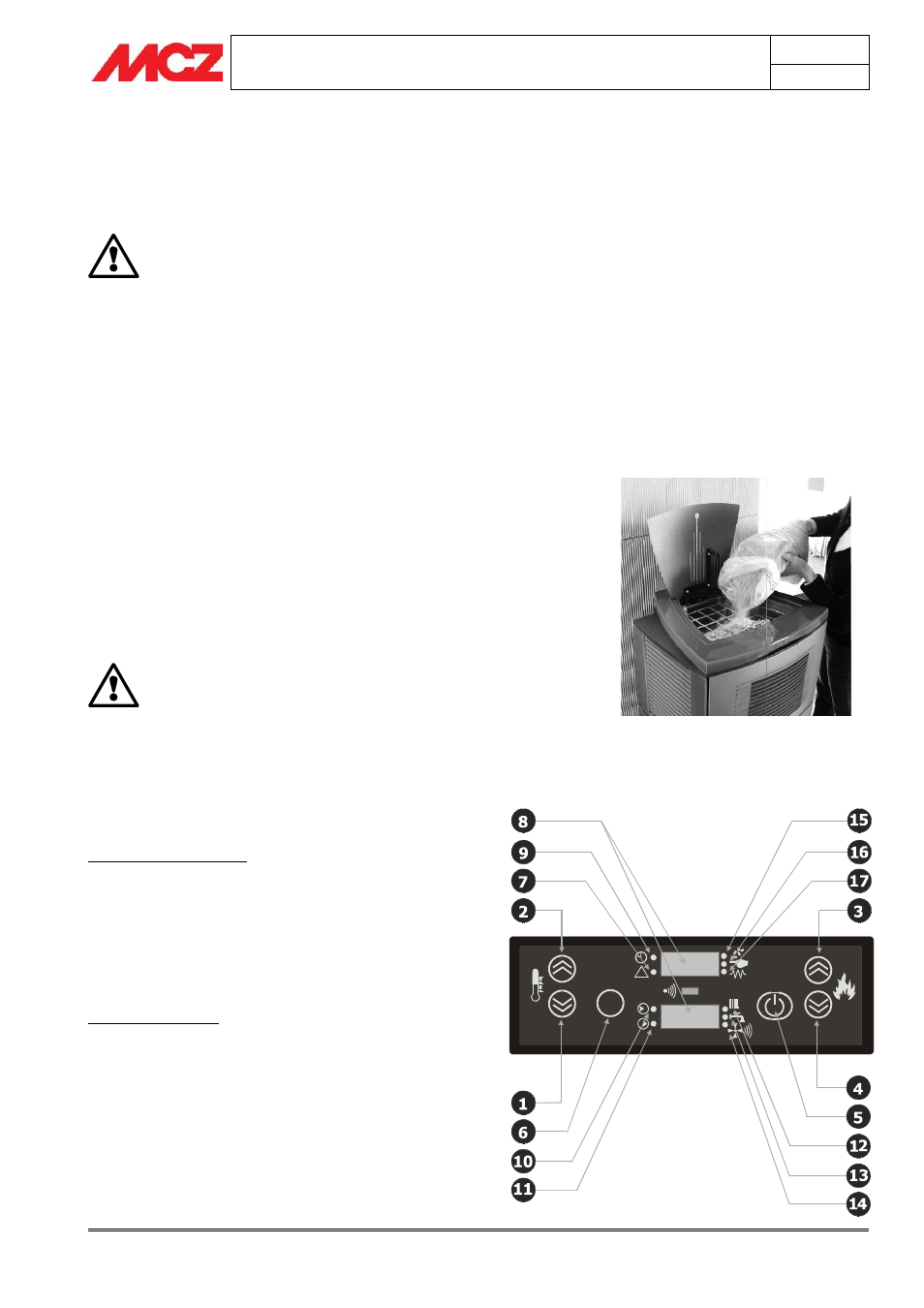

MCZ Athos HYDRO 14 kW - Manuel (Page 33)

POÊLE À GRANULÉS DE BOIS (PELLETS) Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI page 33
Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
4.2. CONTRÔLE AVANT ALLUMAGE
Vérifier que toutes les conditions de sécurité vues auparavant sont bien
appliquées. S'assurer d'avoir lu et parfaitement compris le contenu de
la présente notice d'instructions.
Enlever du foyer du poêle et de la porte tous les
composants. Ils pourraient brûler !!! (notice
d'instructions et étiquettes adhésives).
Contrôler que le pot de combustion pour la combustion des granulés de bois
est correctement positionné et appuie bien sur la base et qu'elle n'est pas
déplacée lors de la manutention du produit. Vérifier la tension du
branchement électrique (230V - 50 Hz) et appuyer sur l’interrupteur situé sur
le panneau postérieur du poêle. Vérifier que l’afficheur du tableau de
commande est éclairé et qu’il affiche l'indication
OFF / HEURE ACTUELLE.
4.3. CHARGEMENT DES GRANULÉS DE BOIS
Le chargement du combustible s'effectue par le dessus du poêle en
ouvrant le couvercle. Verser les granulés de bois dans le réservoir ; sa
capacité à vide est d’environ deux sacs de 15 kg.
Pour faciliter l’opération, procéder en deux étapes :
x Verser la moitié du contenu du sac à l’intérieur du réservoir et
attendre que le combustible se dépose sur le fond
x Terminer l’opération en versant ensuite l'autre moitié des
granulés de bois.
Ne jamais retirer la grille de protection située à
l’intérieur du réservoir. Lors du chargement des
granulés de bois, éviter que le sac ne touche les
surfaces chaudes.
4.4. TABLEAU DE COMMANDE
INDEX DES TOUCHES ET DES VOYANTS LUMINEUX
TOUCHES DE COMMANDE
1. Diminution configuration température / fonctions de programmation
2. Augmentation configuration température / fonctions de programmation
3. Défilement du menu de programmation pour augmenter / variation vitesse
ventilation pour augmenter
4. Défilement du menu de programmation pour diminuer /diagnostic ventilateur fumées
ventilation pour diminuer
5. Allumage/Extinction poêle
6. Configuration température air et eau/accès aux menus de programmation
VOYANTS LUMINEUX
7. Alarme générale (voir spécification)
8. Afficheur D1-D2
9. Voyant lumineux chronothermostat activé/désactivé
10. Voyant lumineux qui indique lorsque le thermostat nécessite de la puissance
11. Voyant lumineux pompe eau activée/désactivée
12. Voyant lumineux installation chauffage activée
13. Voyant lumineux installation eau sanitaire activée
14. Voyant lumineux échangeur en fonction
15. Voyant lumineux vis sans fin activée/désactivée
16. NON ACTIVÉ
17. Voyant lumineux bougie en fonction
SET
TURBO
1
2
6 4
3
5
!
