POÊLE À GRANULÉS DE BOIS (PELLETS) Chapitre 2
MANUEL D'INSTALLATION ET D'EMPLOI page 15
Notions théoriques pour l’installation Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
Canna fumar ia
Comignolo
antivento
Ispezione
0,5 mt.
Ispezione
Condott o
esterno
isolato
0,5 mt.
3 -5 %
2 - 3 mt. MA X
M
in
im
o
1
,5
- 2
m
t. Is pezion e
0,5 m t.
Ca nna fumaria
Comign olo
a nti ven to

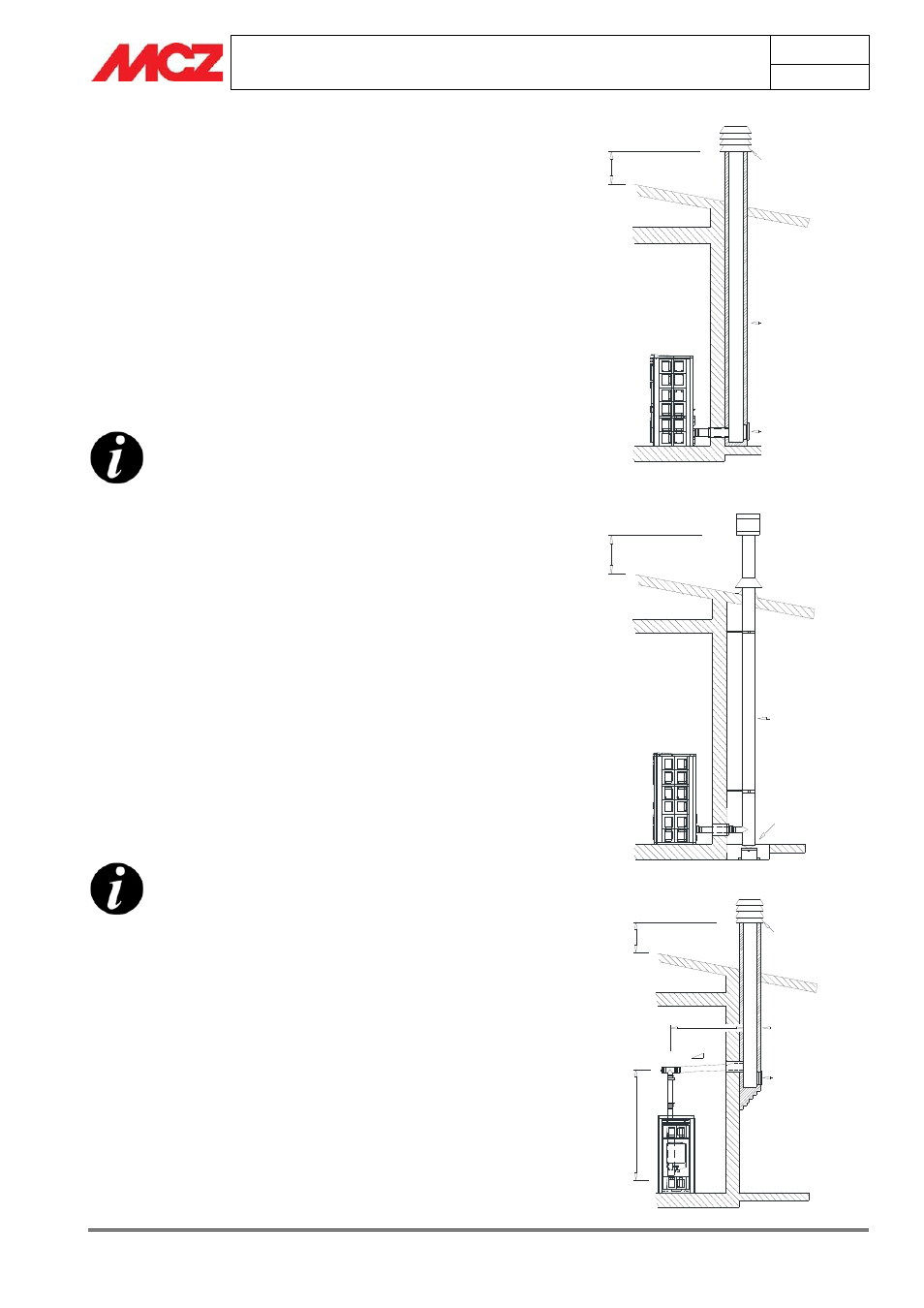

2.6. RACCORDEMENT AU CONDUIT DE FUMÉE
Le conduit de fumée doit avoir des dimensions intérieures ne dépassant
pas 20x20 cm ou 20 cm de diamètre ; en cas de dimensions supérieures
ou d'un conduit de fumée en mauvais état (par ex. fissures, faible
isolation, etc.), il est conseillé d'insérer dans le conduit de fumée un
tubage en acier inox d'un diamètre adéquat sur toute la hauteur du
conduit.
Figure 9
Vérifier, au moyen d’instruments appropriés, que le tirage est de 10 Pa.
minimum. Prévoir une trappe de visite à la base du conduit de fumée pour
pouvoir effectuer les contrôles périodiques et le ramonage qui doit être
exécuté une fois par an. Assurer l'étanchéité du raccordement au
conduit de fumée en utilisant les raccords et les tuyaux que nous
préconisons. Contrôler impérativement qu'une cheminée anti-refoulement
a été installée sur le toit, conformément aux normes en vigueur.
Ce type de raccordement assure l’évacuation des
fumées même en cas de coupure d’électricité.
2.7. RACCORDEMENT À UN CONDUIT EXTÉRIEUR
PAR TUYAU CALORIFUGÉ OU A DOUBLE PAROI.
Les dimensions minimales internes du conduit extérieur doivent être de
10X10 cm de section ou de 10 cm de diamètre et les dimensions
maximales de 20 x 20 cm de section ou 20 cm de diamètre.
Vérifier, au moyen d’instruments appropriés, que le tirage correspond à
10 Pa minimum.
Figure 10
N’utiliser que des tuyaux calorifugés (à double paroi) en acier inox lisses à
l’intérieur (il est interdit d’utiliser des tuyaux inox flexibles) et fixés au mur.
Prévoir une trappe de visite à la base du conduit vertical extérieur pour
pouvoir effectuer les contrôles périodiques et le ramonage qui devra
être exécuté une fois par an. Assurer l'étanchéité du raccordement au
conduit de fumée en utilisant les raccords et les tuyaux que nous
préconisons. Contrôler impérativement qu'une cheminée anti-refoulement
a été installée sur le toit, conformément aux normes en vigueur.
Ce type de raccordement assure l’évacuation des
fumées même en cas de coupure d’électricité.
2.8. RACCORDEMENT AU CONDUIT DE FUMÉE OU
AU TUYAU DE SORTIE DE FUMÉES
Pour garantir un bon fonctionnement, le raccordement entre le poêle et le
conduit de fumée ou le tuyau de sortie de fumées doit présenter une
inclinaison non inférieure à 3%, le tronçon horizontal ne doit pas être
supérieur à 2/3 m de long et le tronçon vertical ne doit pas être inférieur à
1,5 m de long, mesuré d'un raccord en T à l'autre (changement de
direction).
Vérifier, avec les instruments appropriés que le tirage correspond à 10
Pa. minimum.
Figure 11
Prévoir une trappe de visite à la base du conduit de fumée pour pouvoir
effectuer les contrôles périodiques et le ramonage qui devra être
effectué une fois par an.
Figure 9
Figure 10
Figure 11
Suoche de
cheminée
anti-vent
Conduit de
fumée
Trappe de visite
Conduit de
fumée
extérieur
calorifugé
Trappe de visite
Conduit de
fumées
Trappe de
visite
Suoche de
cheminée
anti-vent
1.5 – 2 m minimum
