POÊLE À GRANULÉS DE BOIS (PELLETS) Chapitre 7
MANUEL D'INSTALLATION ET D'EMPLOI page 64
Schémas électriques et piéces détachées Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
7. SCHÉMAS ÉLECTRIQUES et PIÈCES DÉTACHÉES

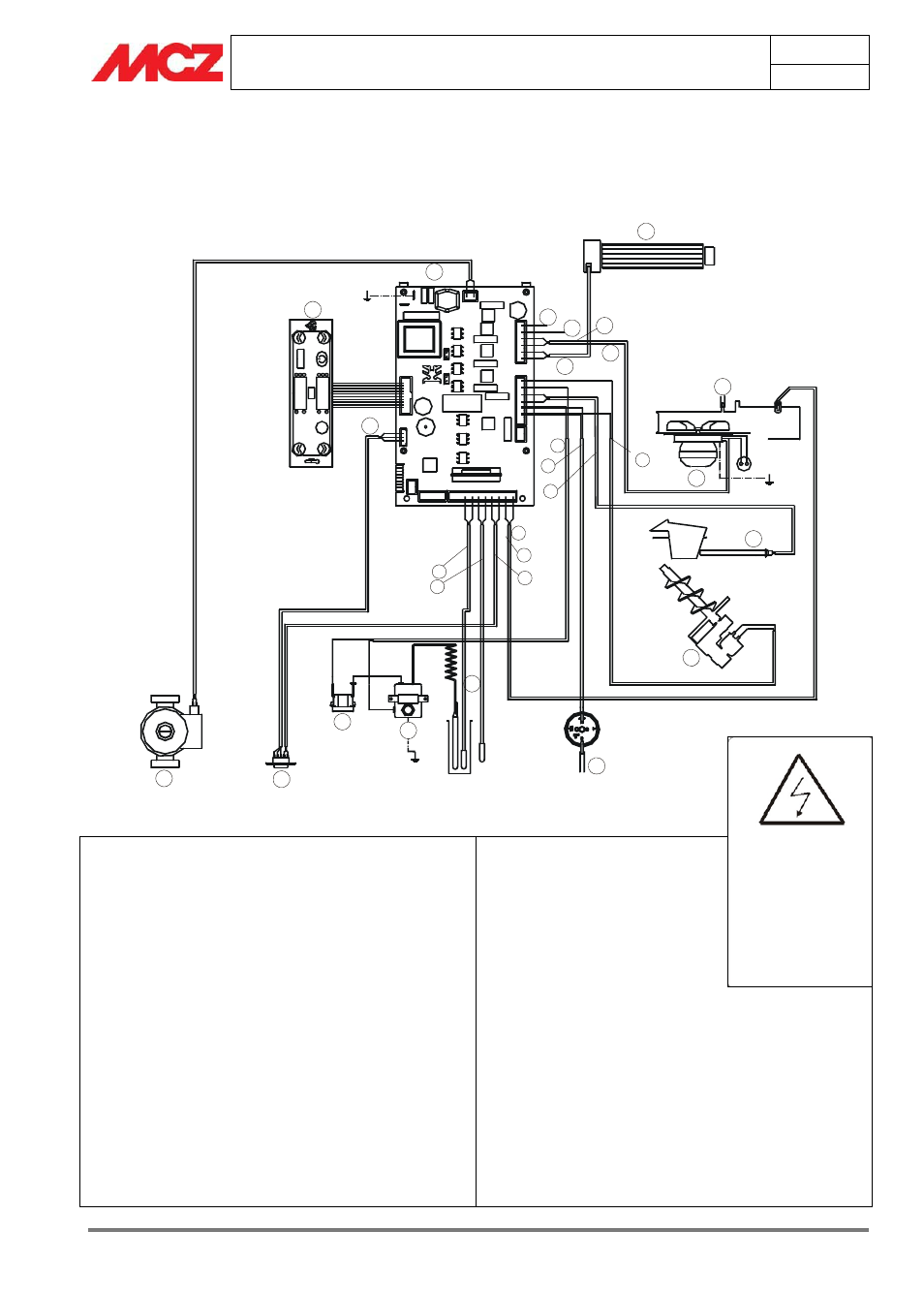

7.1. SCHÉMA ÉLECTRIQUE POLAR-NOVA-ATHOS POWER Hydro SANS KIT EAU
SANITAIRE
25
26
22
11
16
12
15
14
13
12
11
10
23 24
17
18
21
20
19
4
2
3
1
5
7
9
6 8
1. PROGRAMMATION
2. CARTE MÈRE
3. PUPITRE
4. VENTILATEUR AIR CHAUD
5. NEUTRE
6. 230V CA
7. PHASE
8. VENTILATEUR FUMÉES
9. ÉCHANGEUR
10. DISPOSITIF DE SÉCURITÉ À RÉARMEMENT
PELLETS
11. PRESSOSTAT
12. BOUGIE
13. VIS SANS FIN
14. SONDE FUMÉES
15. VENTILATEUR FUMÉES
16. MOTORÉDUCTEUR
17. SONDE FUMÉES ROUGE +
18. BLEU -
19. THERMOSTAT EXTERNE
20. SONDE D'AMBIANCE
21. SONDE H2O
22. SONDES DE TEMPÉRATURE
23. CONNECTEUR SÉRIEL
24. POMPE
25. KLIXON
26. THERMOSTAT À BULBE
Câbles electriques
sous tension
Débrancher le
cordon
d’alimentation
230V avant
d’effectuer toute
opération sur les
