POÊLE À GRANULÉS DE BOIS (PELLETS) Chapitre 3
MANUEL D'INSTALLATION ET D'EMPLOI page 31
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

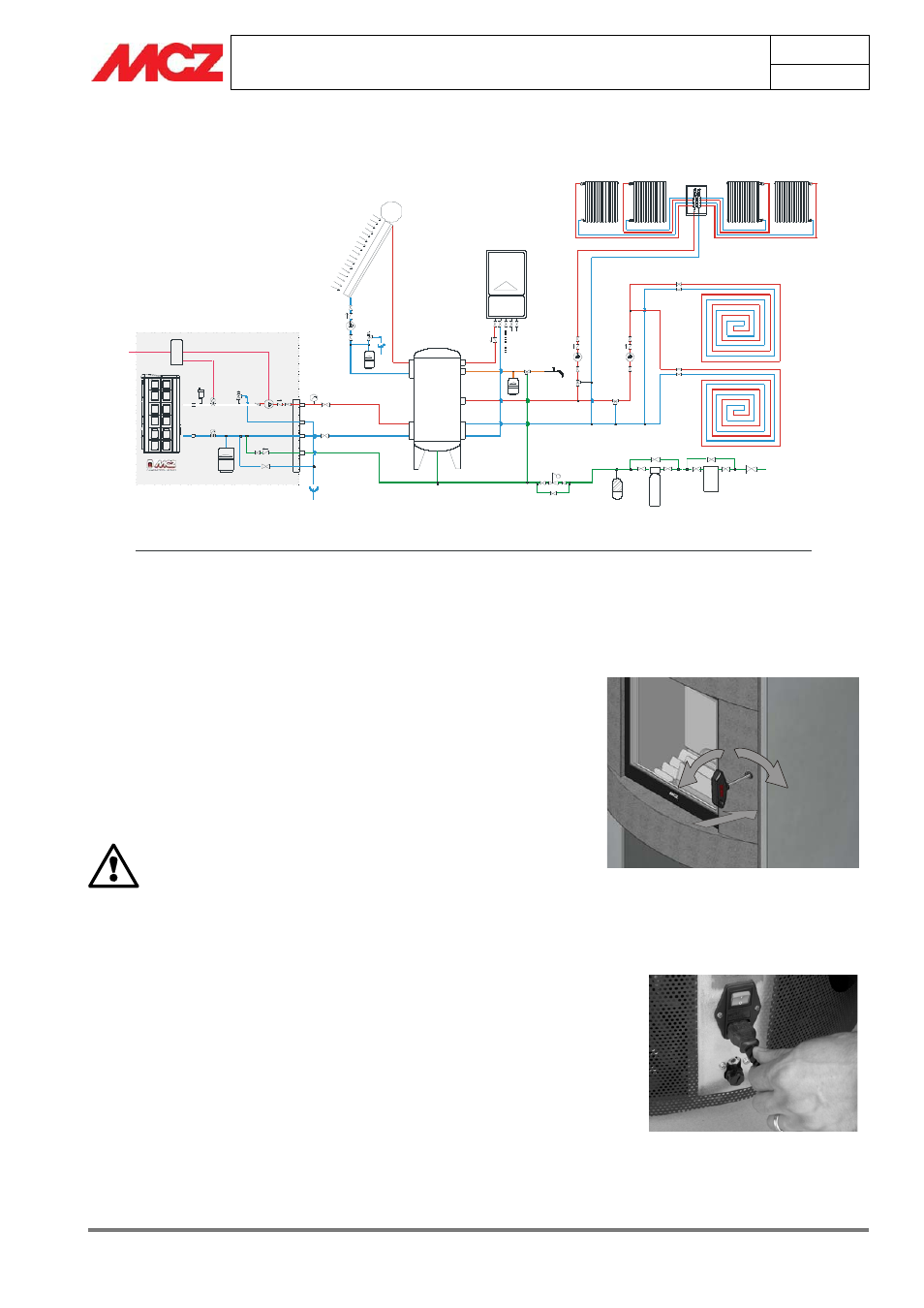

3.5.5. Schéma installation associé à une accumulation (POLAR-NOVA-ATHOS-
ATHOS POWER)
R SORTIE EAU SANITAIRE
CHAUDE
230V 50HZ
S VS P
VE
V
VD
VD
V T
T
V
REINTEGRO IMPIANTO
REFOULEMENT INSTALLATION
RETOUR INSTALLATION
C
PS
BA
PR
PR
SE
RA RA RA RA
Vsc
Flt
Add
A
RP
V
V
M
SE
S
M
VS
V
P
VD
T
VE
VV
SC
F C
B
B A
R A
PR
PS A
RP
V sc
Flt
A dd
LEGENDA:
Carte électronique
Échappement automatique
Manomètre
Vanne d’échappement 3 bar
Vanne
Pompe
Vanne inidirectionnelle
Mesure température chaudiére
Vase d’expansion 1,5 bar de 6 l
Vanne à 3 voies motirisée
Échangeur à plaques
Flussostat
Chaudiére à gaz naturel
Chauffe-eau
Chauffe à accumulation
Radiateurs
Panneaux radiants
Panneaux solaires
Amortisseur anti-coup de bélier
Vanne réductrice de pression
Vanne d’évacuation installation/chaudière
Filtre installation
Adoucisseur
PRESTATIONS:
CHAUFFAGE AVEC INSTALLATION
PRODUCTION D’EAU SANITAIRE AVEC
Composants fournis avec le Poêle
À ACCUMULATION
INSTALLATION À ACCUMULATION
CONFIGURATION: POLAR/NOVA/ATHOS SANS KIT SANITAIRE ASSOCIÉ À UNE INSTALLATION À ACCUMOLATION AVEC CHAUDIÉRE ET PANNEAUX SOLAIRES
SCHÉMA INSTALLATION À VASE FERMÉ POUR CHAUFFAGE AVEC RADIATEURS OU PANNEAUX RADIANTS ET PRODUCTION D’EAU CHAUDE SANITAIRE
ÉVACUTION SÉCURITÉ PRESSION
ENTRÉE EAU
SANITAIRE FROIDE
3.6. OUVERTURE/FERMETURE DE LA PORTE DU POÊLE ATHOS
Le poêle Athos est livré avec une clй а six pans pour effectuer
l’ouverture/fermeture de la porte ; insérer la clé et exercer une légère
pression continue sur la porte, puis tourner la poignée (fermeture dans
le sens des aiguilles d'une montre, ouverture en sens contraire).
La porte est fermée lorsque la clé ne tourne plus. Il est normal que
l'opération nécessite de plusieurs tours à 180° de la clé.
ATTENTION !
La porte doit être parfaitement fermée pour le bon
fonctionnement du poêle. Tourner la clé dans le sens
des aiguilles d'une montre jusqu'à sentir une légère
résistance de rotation.
3.7. BRANCHEMENT ÉLECTRIQUE
Brancher le câble d'alimentation d'abord à l'arrière du poêle puis à la
prise électrique murale.
Figure 12 L’interrupteur général situé au dos du
poêle ne doit être utilisé que pour allumer le poêle. Autrement, il est
conseillé de le laisser éteint.
Lorsque le poêle n’est pas utilisé, il est préférable de
débrancher le câble d’alimentation.
Figure 12 – Câble d'alimentation poêle
Ouverture/fermeture de la
porte du poêle Athos
