ATTENTION !
Si des conditions qui modifient l’état normal de
fonctionnement du poêle se vérifient lorsque celui-ci
est allumé, le voyant lumineux (7) de l’alarme
générale s’allumera accompagné d’un bip sonore (voir
paragraphe “Blocage du poêle”) et le poêle réagira en
démarrant la procédure d’arrêt total.
En cas de BLACK-OUT électrique au cours de
l’allumage ou du fonctionnement, le poêle se met en
mode refroidissement et repart automatiquement dès
le retour du courant électrique.
4.10.2.1. Thermostat intérieur - Position de la sonde ambiante intérieure
Uniquement une fois la pose effectuée, il est recommandé de
vérifier que la sonde ambiante est extraite de son logement et
loin de la structure chaude du poêle, afin d'éviter qu'elle ne
relève des températures incorrectes.
La sonde est situé à l'arrière du poêle.
Lorsque vous utilisez le thermostat intérieur, il est conseillé de toujours
programmer une température légèrement plus élevée de quelques
degrés (Par ex. : 22°C si vous souhaitez 20°C dans la pièce) car la
sonde ressent de toute façon de l'influence du corps chaud du poêle.
4.10.2.2. Fonctionnement avec thermostat extérieur
THERMOSTAT EXTÉRIEUR (non compris - installation aux soins
de l'utilisateur)
La température du poêle peut également être commandée à partir d'un
thermostat ambiant extérieur. Si ce dernier est situé dans une position
médiane par rapport à la pièce où il est installé, il garantira une
correspondance majeure entre la température de chauffage exigée et
celle qui sera effectivement fournie.
4.10.2.3. Branchement du thermostat extérieur
Relier les deux fils du câble provenant du thermostat situé sur le mur à
la borne du collecteur MCZ.
Insérer le connecteur dans la prise prévue à cet effet à l’arrière du
poêle.
Figure 7
Une fois branché le thermostat il est nécessaire de
désactiver le thermostat intérieur équipant le poêle.
Pour ce faire, procéder comme suit :
x
Presser maintes fois la touche
p
jusqu’à ce que la sigle “UT16”
apparaisse sur l’afficheur LCD du tableau de commande ; sur
l’afficheur apparaît la sigle “UT16/OFF”
x Appuyer sur la touche
q
en la maintenant pressée et presser la
touche
p
pour voir la sigle "UT20" ; la sigle "UT18/OFF" apparaît
sur l’afficheur LCD.

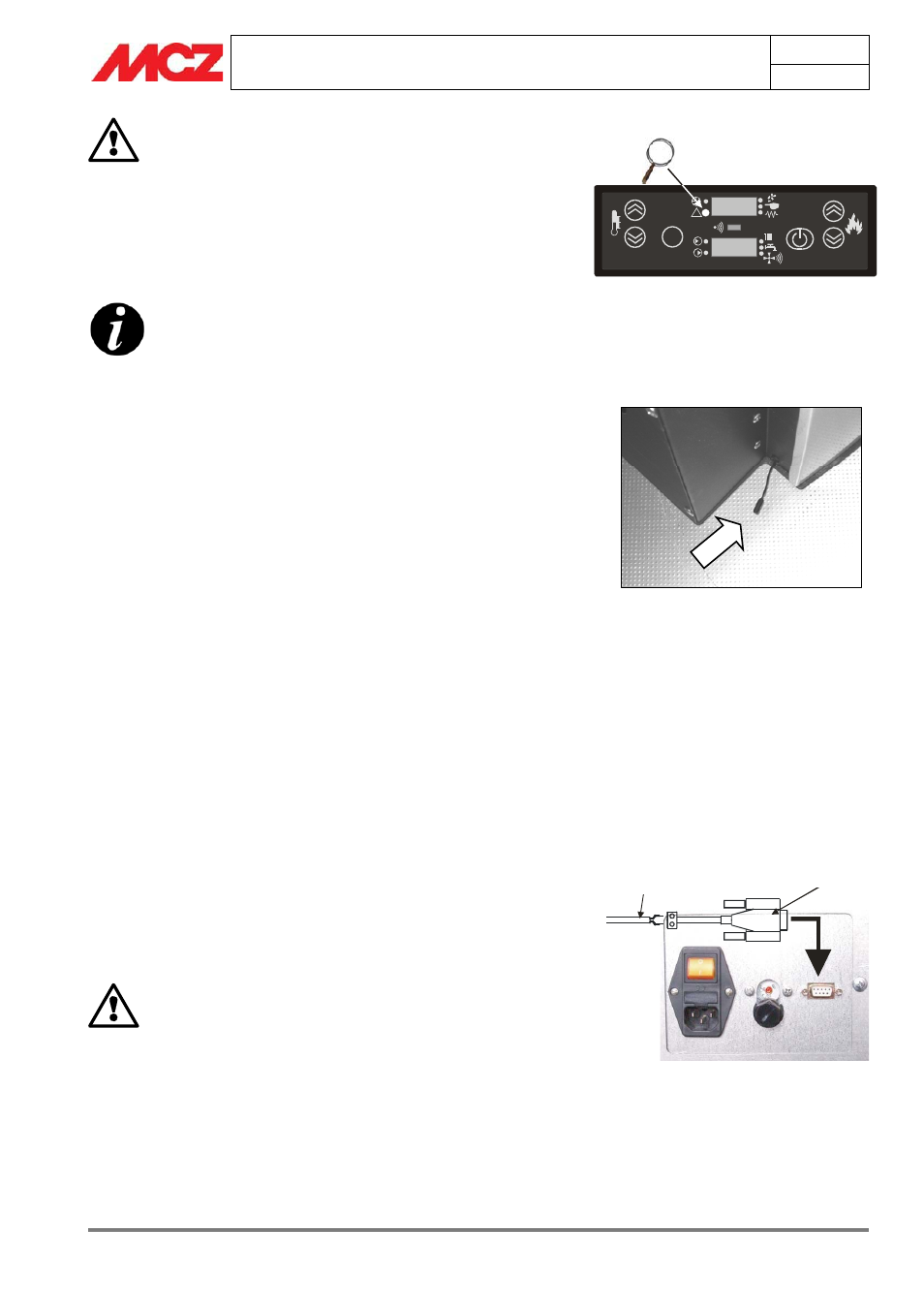

Figure 7 - Branchement du connecteur sériel du
thermostat extérieur dans la fiche prévue située au dos
du poêle
Cablaggio da
termostato esterno
Connettore
seriale MCZ
Poêle en alarme et en état de blocage
Sonde ambiante intérieure
Câblage à partir d’un
thermostat extérieur
Connecteur Série MCZ
