SMA Solar Technology AG 6 Valeurs prescrites pour la puissance active et la puissance réactive
Instructions d‘emploi SCxxxHE-20-BE-BFR111210 53
6.2.10 Procédure « PFCtlW »
Dans le cadre de la procédure « PFCtlW », le facteur de puissance est réglé en fonction de la
puissance injectée. Le rapport est illustré par une courbe caractéristique paramétrable. La courbe
caractéristique peut être paramétrée de façon croissante ou décroissante. Les points de départ et de
fin de la courbe caractéristique peuvent être réglés par l'intermédiaire de paramètres.

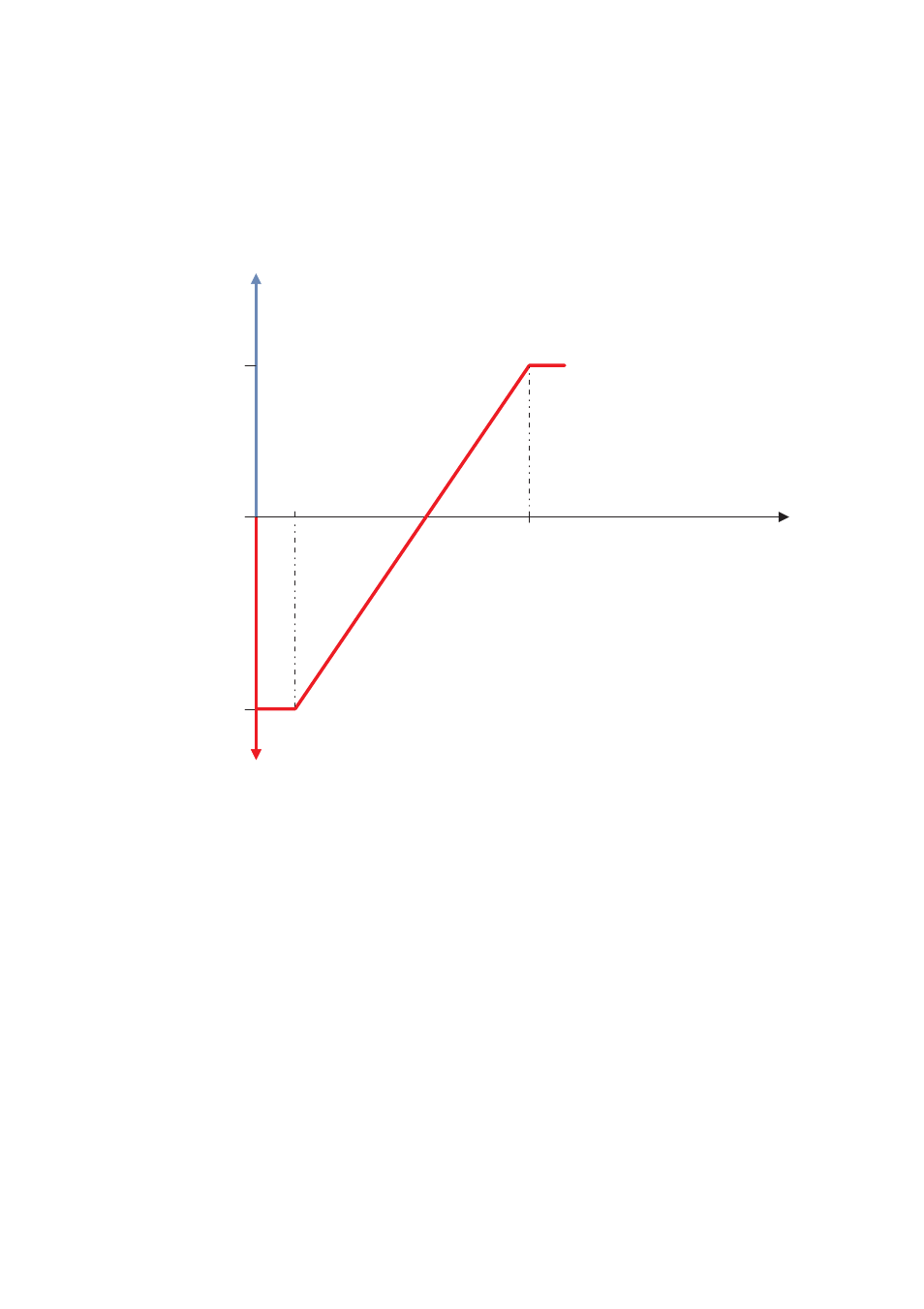

Figure 16: Courbe caractéristique de réduction de la puissance réactive en fonction de la puissance active
À l'aide d'une courbe caractéristique linéaire avec limite vers le haut et le bas, un facteur de puissance
peut être réglé en fonction de la puissance active injectée momentanée. Les points de départ et de fin
de la courbe caractéristique peuvent être réglés par l'intermédiaire de paramètres. Le réglage des
points de départ et de fin permet de déterminer le tracé de la courbe caractéristique.
Paramètre utilisé PF-PFStr
PF-PFExtStr
PF-PFStop
PF-PFExtStop
PF-WStr
PF-WStop
1
PF-PFStop /
PF-PFExtStop
PF-PFStr /
PF-PFExtStr
PF-WStr
PF-WStop
surexcité
Puissance réactive actuelle
sous-exité
