SMA Solar Technology AG 6 Valeurs prescrites pour la puissance active et la puissance réactive
Instructions d‘emploi SCxxxHE-20-BE-BFR111210 51

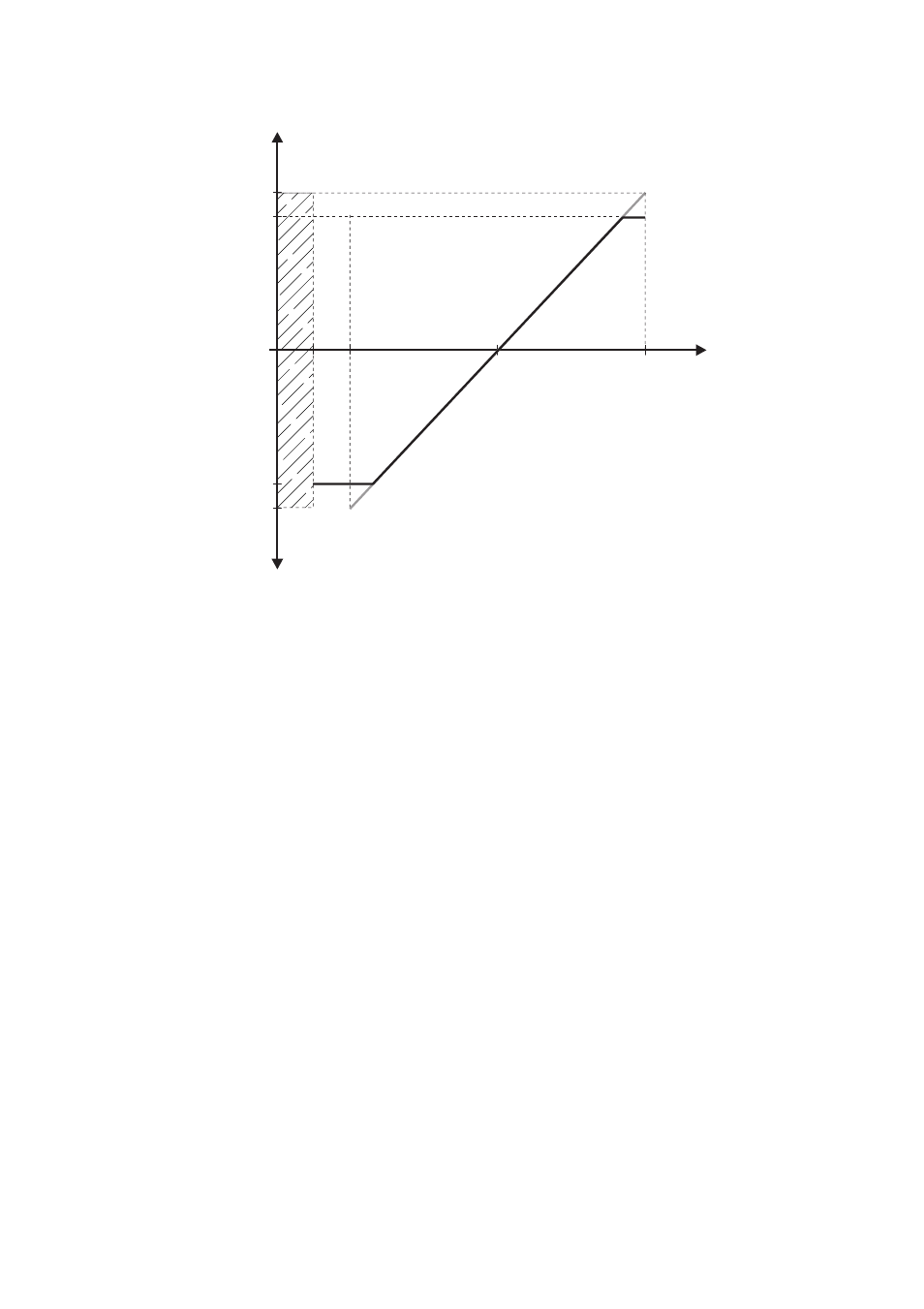

Figure 15: Limitation du paramètre « Pmax » au paramètre « Qmax »
Si la valeur de P
max
dépasse celle de « Qmax », la courbe caractéristique est limitée à Q
max
au
niveau de la valeur « Qmax » et présente un tracé linéaire dans la plage allant de ‒P
max
à ‒Q
max
et
de +Q
max
à +P
max
.
6.2.8 Procédure « PFCnst »
La consigne de puissance réactive est définie à l'aide des paramètres « PF-PF » et « PF-PFExt ». Le
paramètre « PF-PF » indique le facteur de déphasage cos φ et le paramètre « PF-PFExt » l'excitation.
Pour cela, le paramètre « PFAbsMin » forme le point de départ et de fin de la courbe caractéristique
linéaire.
Paramètre utilisé Aucun
Paramètre utilisé PF-PF
PF-PFExt
11,5
Q [VAr]
19 4 2
- Q
max
- P
max
0
I [mA]
Q
max
P
max
