SMA Solar Technology AG 3 Description du produit
Instructions d‘emploi SCxxxHE-20-BE-BFR111210 23
• Dans les réseaux non reliés à la terre
Un contrôleur d'isolation détermine en permanence la résistance d'isolement par l'intermédiaire
d'une procédure de mesure active. Dès que la résistance d'isolement passe en dessous du seuil
d'avertissement défini dans le contrôleur d'isolation, un avertissement d'isolation s'affiche au
niveau des voyants de signalisation ou sur l'écran. Cela permet de prendre des mesures
nécessaires afin d'éviter des défauts pouvant entraîner, par exemple, la mise en danger de
personnes par des courants de fuite ou une panne de l'installation. Si la résistance d'isolement
devient inférieure au seuil d'alarme défini, l'installation peut se déconnecter. La coupure en cas
d'erreur peut être configurée via le paramètre « IsoErrIgn ».
3.5.2 GFDI
Selon les options commandées, la surveillance de défaut à la terre au sein du Sunny Central peut se
faire par l'intermédiaire de la fonction Ground Fault Detection Interruption (en abrégé GFDI). Pour ce
faire, un pôle du générateur photovoltaïque est mis à la terre.
Le GFDI consiste en un disjoncteur miniature de haute performance avec courant de fonctionnement
réglable de caractéristique K. Le GFDI est intégré à l'onduleur et raccordé entre une barre omnibus
d'entrée et le rail de conducteurs de protection.

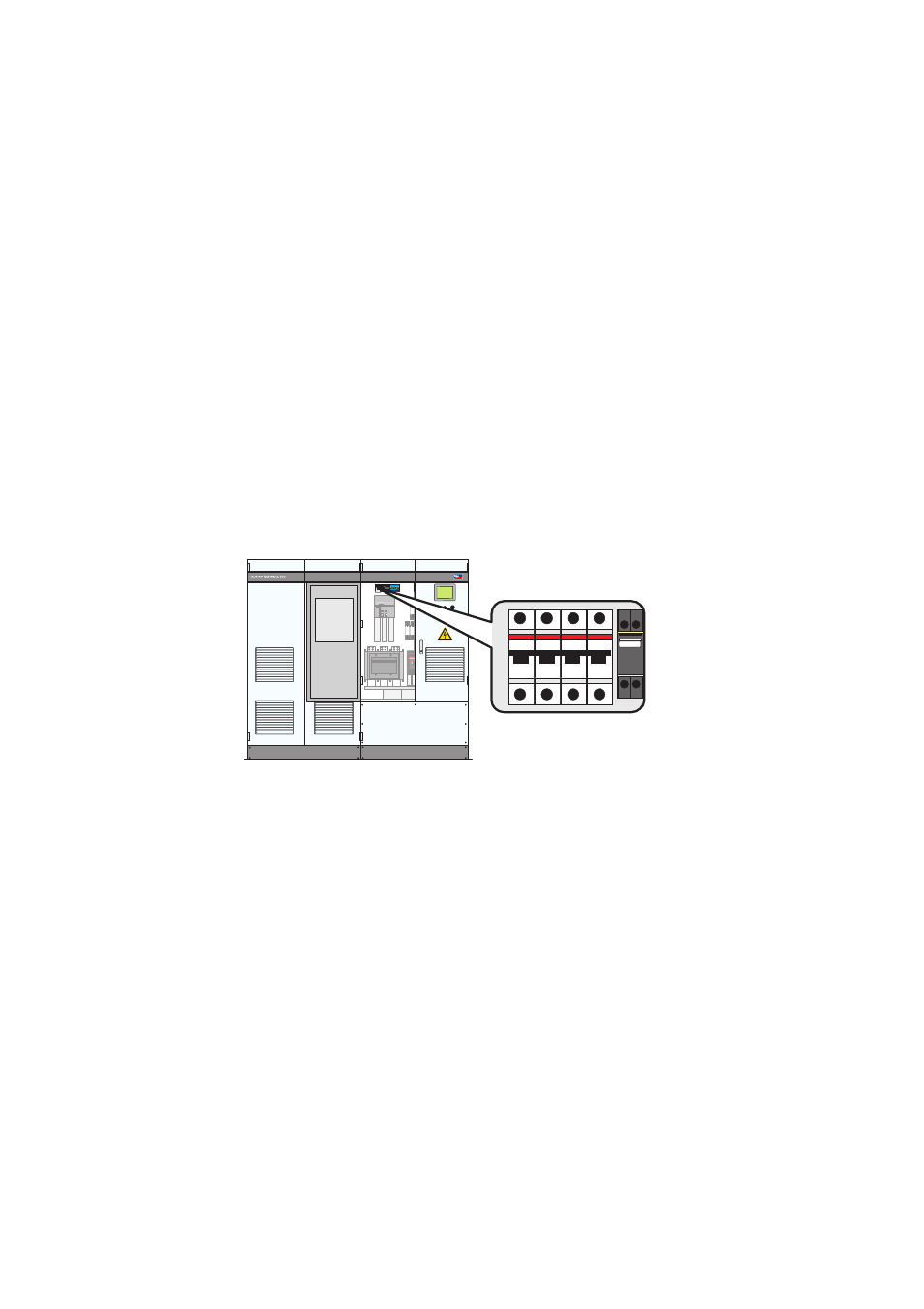

Figure 7: GFDI dans le Sunny Central
Défaut à la terre sur le pôle non mis à la terre
Lorsqu'un défaut à la terre survient au niveau du pôle non mis à la terre du générateur photovoltaïque,
un courant de défaut circule vers le pôle mis à la terre. Ce faisant, il traverse le GFDI et le déclenche.
Le courant de défaut est ainsi interrompu et le générateur photovoltaïque est mis à la terre de façon
non définie via le défaut à la terre.
Lorsque le GFDI se déclenche, l'onduleur est désactivé par la surveillance d'isolation et le défaut
d'isolation doit être éliminé.
Défaut à la terre sur le pôle mis à la terre
En cas de défaut à la terre au niveau du pôle du générateur photovoltaïque mis à la terre, le GFDI
est ponté. Le défaut à la terre sur le pôle mis à la terre ne peut pas être détecté de façon sûre. Si un
défaut à la terre survient de manière non remarquée au niveau du pôle mis à la terre, celui représente
un risque pour la sécurité. Un défaut à la terre supplémentaire au niveau du pôle non mis à la terre
