Si l'isolation est intacte, l'erreur « 3505 ‒ Ground Fault ignored » s'affiche. Ce défaut indique que le
générateur photovoltaïque fonctionne sans mise à la terre. Lorsque la surveillance d'isolation est
terminée, le paramètre « RemMntSvc » devrait être commuté sur Off et le générateur photovoltaïque
devrait ainsi passer en mode mis à la terre.
Si l'une des erreurs « 3501 ‒ Insulation Failure », « 3504 ‒ Insulation failure ignored » ou
« 3601 ‒ Warning insulation failure » s'affiche après environ 5 minutes, l'isolation est défectueuse.
Dans ce cas, des personnes qualifiées en électricité doivent vérifier l'isolation, effectuer le cas échéant
les réparations nécessaires et acquitter l'erreur.
3.6 Gestion de sécurité du réseau
3.6.1 Conditions requises
En Allemagne, les installations photovoltaïques d'une puissance de raccordement supérieure à
100 kWp doivent prendre part à la gestion d'injection et de sécurité du réseau. À cet effet, le plus
important pour l'exploitant du réseau est de pouvoir limiter par télécommande la puissance de
l'installation photovoltaïque et de pouvoir la réduire temporairement à zéro, dans les cas critiques.
Les instructions de commande de l'exploitant du réseau doivent être transmises rapidement et de
manière fiable au Sunny Central afin qu'il les applique.
Le schéma ci-dessous illustre le principe d'application des consignes de l'exploitant du réseau. Dans
cette optique, c'est la Power Reducer Box qui assure la transmission des consignes de l'exploitant du
réseau à l'onduleur.

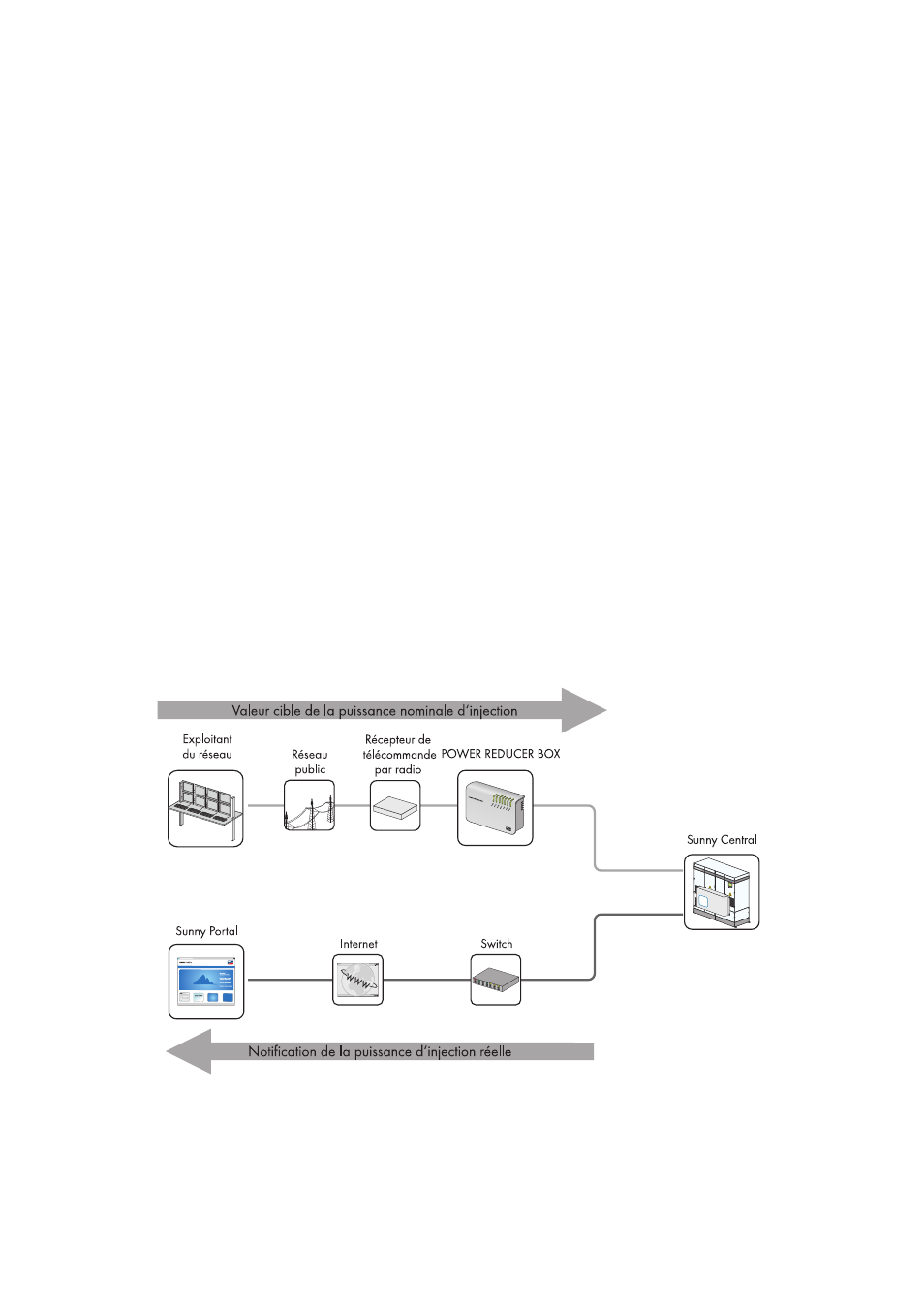

Figure 11: Principe de l'intégration au réseau
