entraîne des courants de défaut trop élevés qui sont interrompus par le GFDI. C'est pourquoi il est
conseillé pour les systèmes mis à la terre d'utiliser en plus un contrôleur d'isolation. Ceci permet de
contrôler l'isolation à intervalles réguliers.
3.5.3 Remote GFDI
Selon les options commandées, la surveillance de défaut à la terre au sein du Sunny Central peut se
faire par l'intermédiaire de la fonction Ground Fault Detection Interruption avec entraînement moteur
(en abrégé Remote GFDI). Pour ce faire, un pôle du générateur photovoltaïque est mis à la terre. Le
Remote GFDI offre en outre la possibilité de traitement automatique des erreurs. Ceci permet de
réduire les temps d'arrêt lors de défauts d'isolation temporaires, par exemple lors de la formation de
condensation sur les panneaux photovoltaïques, et d'éviter une intervention de maintenance.
Le GFDI consiste en un disjoncteur miniature de haute performance avec courant de fonctionnement
réglable de caractéristique K. Le GFDI est intégré à l'onduleur et raccordé entre une barre omnibus
d'entrée et le rail de conducteurs de protection.

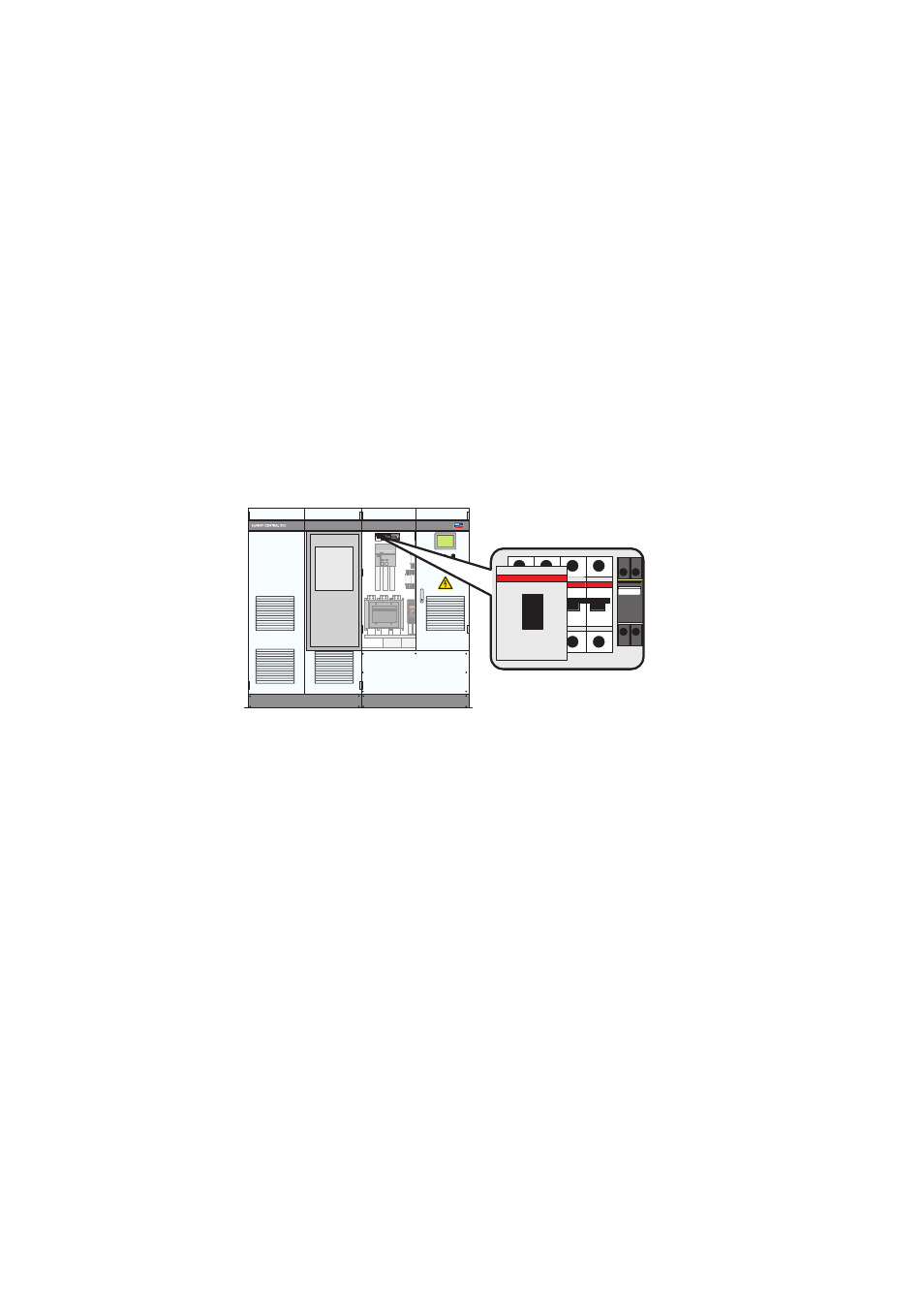

Figure 8: Remote GFDI dans le Sunny Central
Si le Remote GFDI se déclenche, le système part tout d'abord du principe qu'il s'agit d'un défaut
temporaire, puis le GFDI se ferme de nouveau via le moteur après un temps d'attente. Pour la
fermeture du Remote GFDI déclenché, aucune commande d'enclenchement extérieure n'est
nécessaire. L'onduleur peut retourner en mode Injection après un certain temps d'attente.
Avec le réglage standard du Sunny Central, le logiciel effectue jusqu'à 3 tentatives d'activation par
jour avec le GFDI.
Si le GFDI se déclenche plusieurs jours de suite, le logiciel présume un « défaut d'isolation
permanent » et l'onduleur n'est plus activé. Dans ce cas, des personnes qualifiées en électricité doivent
vérifier l'isolation, effectuer le cas échéant les réparations nécessaires et acquitter l'erreur.
